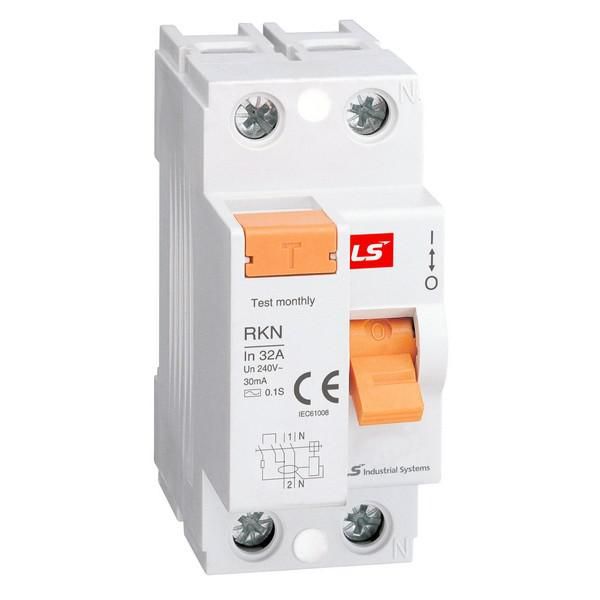

Дифференциальный выключатель нагрузки (УЗО) RKN 1P+N 32A 30mA AC-TYPE NEW ROGY (RUSSIA) - 062203028B LSIS

Выключатель дифференциальный нагрузки (УЗО) RKN 1P+N/2P 32A 30mA AC-TYPE - устройство для автоматического отключения электроцепи при утечке тока, защищает людей от поражения электричеством и предотвращает возгорание проводки. Применяется в жилых, офисных и промышленных объектах совместно с автоматическими выключателями на DIN-рейке. Бренд LS Electric, артикул 062203028b.

Назначение и область применения

Выключатель дифференциальный нагрузки (УЗО) RKN 1P+N/2P 32A 30mA AC-TYPE предназначен для защиты человека от поражения электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования. Также он предотвращает возгорание из-за утечек тока через землю. Подходит для установки в распределительных щитах квартир, домов, производственных участков, где используются бытовые и промышленные приборы с переменным током - стиральные машины, бойлеры, насосы, сварочные аппараты.

Технические характеристики

• Номинальное напряжение: 230 В - работает в сетях с однофазным переменным током 220–240 В.
• Номинальный ток: 32 А - способен длительно пропускать ток до 32 ампер без перегрева.
• Дифференциальный ток срабатывания: 30 мА - отключается при утечке тока более 30 миллиампер, что соответствует требованиям безопасности для человеческой жизни.
• Тип срабатывания: AC - реагирует только на переменный дифференциальный ток (синусоидальный), не чувствителен к импульсному или постоянному току утечки.
• Количество полюсов: 1+N - коммутирует фазу и ноль одновременно, обеспечивает полное отключение цепи.
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм, как все современные автоматы.
• Количество модулей: 2 - занимает два модуля на DIN-рейке, компактно сочетается с другими устройствами.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов больше 12 мм, но не герметичен; требует установки внутри закрытого щита.
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить медные провода до этого сечения, включая многожильные.
• Диапазон температур: от -5 до +40 C - оптимизирован для внутренней установки в помещениях с нормальным микроклиматом.
• Коммутационная износостойкость: 6000 циклов - рассчитан на 6 тысяч операций включения/выключения, включая аварийные отключения.

Совместимость и монтаж

Выключатель дифференциальный нагрузки (УЗО) RKN 1P+N/2P 32A 30mA AC-TYPE совместим со всеми стандартными автоматами на DIN-рейке, в том числе от LS Electric, Schneider, ABB, IEK. Установка выполняется на вертикальную DIN-рейку с помощью защёлки. Обязательно соблюдайте полярность: вход L и N должны быть подключены к верхним клеммам, выход - к нижним. Нельзя использовать этот УЗО в сетях с постоянным током или с высоким уровнем пульсаций. Для правильной работы требуется наличие заземления в сети.

Безопасность и стандарты

УЗО RKN 1P+N/2P 32A 30mA AC-TYPE соответствует международным стандартам IEC 61009-1 и ГОСТ Р 51326.1. Сертифицирован для использования в системах TN-S и TN-C-S. Отключение происходит менее чем за 0,3 секунды при достижении порога 30 мА. Устройство имеет механический указатель положения и кнопку тестирования «T» для проверки работоспособности без внешнего источника питания.

Преимущества

• Надёжное двухполюсное отключение - при срабатывании размыкаются и фаза, и ноль, исключая опасный потенциал на оборудовании.
• Высокая коммутационная долговечность - 6000 циклов обеспечивают срок службы более 10 лет даже при частых отключениях.
• Простая диагностика - кнопка «T» позволяет ежемесячно проверять исправность без специнструментов.
• Компактность - всего 2 модуля позволяют экономить место в щите, особенно важное в малогабаритных распределительных шкафах.

Ограничения применения

• Не применяется в сетях с постоянным током - не реагирует на пульсирующие или постоянные утечки, только на синусоидальный переменный ток.
• Не подходит для открытых площадок или сырых помещений - степень защиты IP20 требует установки только во внутренних щитах.
• Не заменяет автоматический выключатель - необходимо дополнительно устанавливать защиту от перегрузки и КЗ.
• Не рекомендован для цепей с высоким уровнем помех - например, рядом с частотниками или мощными инверторами, возможны ложные срабатывания.

Примеры использования

• Защита группы розеток в ванной комнате - основное применение для 30 мА УЗО.
• Щитовая защита кухонной группы с плитой, холодильником и посудомойкой.
• Автоматизация станков и конвейеров в цехах с использованием однофазных двигателей.
• Подключение бойлеров, тепловых насосов и других нагревательных приборов с повышенной опасностью утечки.

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие типа AC вашей нагрузке - если есть оборудование с выпрямителями (например, компьютеры, LED-драйверы), лучше выбрать тип A.
• При монтаже используйте кабель с сечением не более 35 мм2 - большие провода не войдут в клеммы и вызовут перегрев.
• Обязательно протестируйте устройство после установки кнопкой «T». Повторяйте тестирование один раз в месяц.
• Не подключайте несколько УЗО последовательно - это снижает надёжность и усложняет поиск причины отключения.
• Убедитесь, что нулевой провод не соединён с заземлением после УЗО - это вызовет ложное срабатывание.
