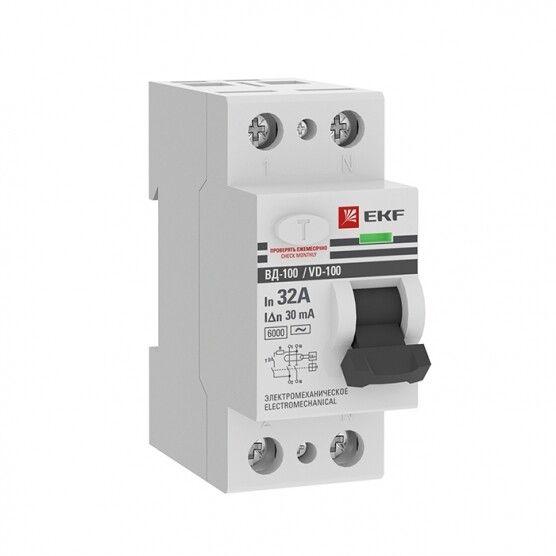

Выключатель дифференциальный (УЗО) ВД-100 2п 32А 30мА (тип АС, эл-мех) 6кА PROximа | elcb-2-6-32-30-em-pro EKF (замена - E1026M3230)

Устройство защитного отключения ВД-100 2P 32А 30мА (тип АС, электромеханическое) 6кА от бренда EKF в серии PROxima предназначено для обеспечения безопасности людей и оборудования в бытовых и промышленных сетях. Электромеханическая конструкция гарантирует надёжную работу даже при отсутствии напряжения сети, что делает ВД-100 особенно ценным там, где важна отказоустойчивость.

Назначение и область применения

Устройство защитного отключения ВД-100 защищает от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также оно предотвращает возгорание, вызванное длительными токами утечки, которые могут прогревать провода и соединения. ВД-100 применяется в жилых домах, офисах, на производстве - в частности, для групповой защиты розеточных контуров, освещения, бытовой техники и слаботочного оборудования.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазных сетях 50 Гц
• Номинальный ток: 32 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для человеческой жизни
• Тип тока утечки: AC - реагирует на переменный ток утечки, типичный для бытовых приборов
• Отключающая способность: 6 кА - способен безопасно прервать цепь при КЗ с током до 6000 А
• Устойчивость к импульсному току: 6 кА - сохраняет работоспособность после одиночных импульсов (например, от молнии)
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Номинальное напряжение изоляции: 660 В - высокий уровень изоляционной прочности
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Монтаж: 2 модуля DIN - занимает два стандартных места на рейке
• Сечение проводников: 1–25 мм2 - подходит для медных проводов всех распространённых сечений
• Рабочая температура: от -25C до +50C - допускает установку в неотапливаемых помещениях, шкафах, на улице внутри корпусов
• Глубина монтажа: 74 мм - требует достаточного пространства в распределительном щите
• Гарантия: 84 месяца - один из самых длинных сроков в классе
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата

Совместимость и монтаж

ВД-100 монтируется на DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние зажимы - вход снизу, выход сверху (по стандарту). Обязательно используйте автоматический выключатель перед УЗО для защиты от перегрузок и КЗ - само УЗО не имеет тепловой или электромагнитной защиты. Совместим с любыми автоматами, имеющими аналогичный номинальный ток (до 32 А). Монтаж возможен в любом положении, но рекомендуется вертикальная установка для лучшей теплоотдачи. Убедитесь, что глубина шкафа позволяет вместить 74 мм устройства.

Безопасность и стандарты

Устройство защитного отключения ВД-100 соответствует требованиям ГОСТ IEC 61009-1 и международному стандарту IEC 61009. Применение типа AC означает соответствие требованиям для обычных бытовых и промышленных нагрузок. Электромеханический принцип действия исключает зависимость от внешнего питания - устройство сработает даже при обрыве нуля или отключённой сети. Это важно для соблюдения правил ПУЭ, требующих автономной работы УЗО.

Преимущества

• Электромеханическая конструкция - работает без напряжения на катушке, надёжнее электронных аналогов
• Высокая устойчивость к импульсам - снижает риск ложных срабатываний при грозах и коммутационных помехах
• Широкий диапазон рабочих температур - можно устанавливать в холодных помещениях, на чердаках, в подвалах
• Длинная гарантия - 7 лет подтверждают качество сборки и компонентов
• Известный бренд EKF - продукт прошёл сертификацию и тестирование в условиях, близких к реальным

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не подходит для систем с выпрямителями, LED-драйверами, ИБП, если они генерируют пульсирующий DC
• Не защищает от перегрузок и КЗ - обязательно требуется параллельный автомат
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (например, в бане, на улице, в сырых подвалах)
• Только двухполюсное исполнение - не используется в трёхфазных сетях без дополнительных решений
• Не имеет функции селекции (селективности) - в больших системах с несколькими уровнями УЗО может вызывать ложные отключения; для таких случаев нужен УЗО типа S

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при использовании микроволновки, кофеварки, блендера
• Щитовая в многоквартирном доме - групповое УЗО на этаж с отводом на свет и розетки
• Производственный участок - защита станков с металлическим корпусом, где есть риск пробоя изоляции
• Подвал или гараж - благодаря работе при -25C подходит для зимних условий

Практические советы

• Перед первым запуском всегда нажмите кнопку «Т» - проверьте срабатывание. Делайте это ежемесячно.
• Выбирайте автомат с номиналом ≤ 32 А и таким же токовым классом (C или D) - не используйте автоматы с меньшим номиналом, чтобы избежать ложных отключений.
• При монтаже в старый щит - учтите глубину 74 мм. Возможно, придётся увеличить заднюю стенку или выбрать более глубокий корпус.
• Если в объекте много электроники (LED, Wi-Fi, зарядки) - рассмотрите возможность перехода на УЗО типа A, так как AC не реагирует на пульсирующие токи утечки.
• Не устанавливайте ВД-100 последним в цепи - он должен быть на входе группы, а не после другого УЗО, чтобы избежать проблем с селективностью.
