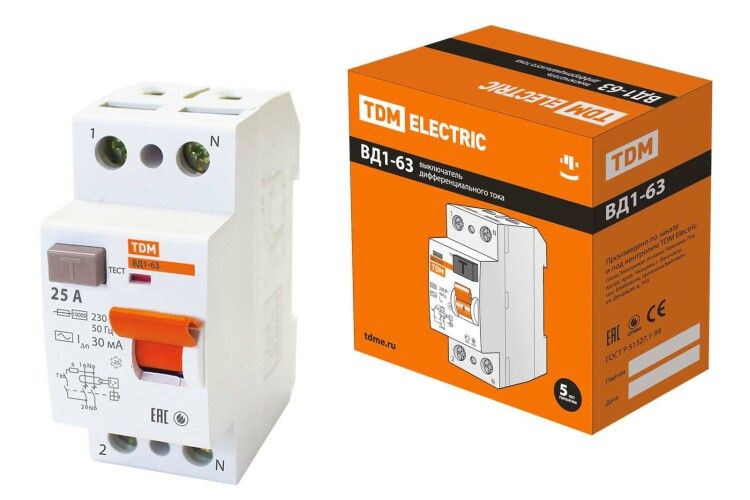

Выключатель дифференциальный (УЗО) ВД1-63 2п 25А 30мА тип AC | SQ0203-0008 TDM

Выключатель дифференциальный (УЗО) ВД1-63 двухполюсный 25А 30мА тип AC от TDM ELECTRIC предназначен для защиты людей и оборудования от поражения электрическим током при утечках на землю. Он надёжно работает в промышленных и жилых сетях переменного тока с частотой 50 Гц.

Назначение и область применения

Выключатель дифференциальный (УЗО) ВД1-63 двухполюсный 25А 30мА тип AC отключает цепь при возникновении тока утечки свыше 30 мА. Это предотвращает удар током при прикосновении к повреждённому оборудованию или проводке. Применяется в системах, где важна безопасность персонала и сохранность техники:

• промышленные здания и цеха;
• электрифицированные рекламные конструкции;
• жилое фонды и коммунальные объекты;
• строительные площадки и временные сети.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без перегрева.
• Ток утечки: 30 мА (0,03 А) - чувствительность к опасным утечкам, соответствует требованиям безопасности для человека.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на импульсный или постоянный).
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 220–240 В.
• Количество полюсов: 2 - защищает оба проводника (фазу и ноль).
• Отключающая способность при КЗ: 4,5 кА - способен безопасно отключить цепь даже при максимальном коротком замыкании в бытовых и промышленных сетях.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Ширина по модулям: 2 модуля - занимает стандартное место на DIN-рейке.
• Глубина установки: 75 мм - требует достаточного места внутри щита.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от крупных предметов; не предназначена для открытого монтажа или влажных мест.
• Рабочий диапазон температур: от –25 C до +35 C - подходит для помещений с контролируемым микроклиматом, не рекомендован для холодных необогреваемых помещениях ниже –25 C.
• Сечение провода: до 35 мм2 - допускает подключение мощных медных жил.
• Регулировка задержки: да - имеет функцию селективности типа S, что позволяет координировать работу с другими УЗО в многоуровневой системе защиты.

Совместимость и монтаж

Выключатель дифференциальный (УЗО) ВД1-63 двухполюсный 25А 30мА тип AC монтируется на стандартную DIN-рейку шириной 35 мм. Защёлка с фиксацией обеспечивает прочное крепление и удобный демонтаж без инструментов. Подключение осуществляется через верхние и нижние зажимы - предусмотрено двойное подключение, позволяющее использовать шины или соединять несколько проводов одного сечения. Для правильной работы требуется соблюдение полярности: фаза и ноль должны быть подключены строго согласно маркировке на корпусе.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, не поддерживающего горение - снижает риск распространения пламени при аварии. Соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1 для устройств защитного отключения. Индикатор на передней панели показывает состояние контактов: «вкл./выкл.» - позволяет оперативно определить причину отключения без тестера.

Преимущества

• Функция селективности типа S - позволяет организовать многоступенчатую защиту без ложных срабатываний старших уровней.
• Механический индикатор положения контактов - наглядно показывает, почему произошло отключение.
• Двойное подключение - упрощает сборку распределительных щитов, особенно при использовании шин.
• Фиксирующая защёлка на DIN-рейке - исключает случайное выпадение устройства при вибрациях или при обслуживании.
• Изоляционный корпус - препятствует несанкционированному вскрытию и увеличивает срок службы.

Ограничения применения

• Не применяется в сетях с постоянным током утечки - тип AC не реагирует на пульсирующий или постоянный ток (например, от преобразователей частоты или светодиодных драйверов); для таких задач нужен тип A или B.
• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги, пыли и внешних воздействий.
• Работает только при температуре выше –25 C - не используется в неотапливаемых помещениях зимой или на улице.
• Не обеспечивает защиту от перегрузки или короткого замыкания - должен применяться совместно с автоматическим выключателем.

Примеры использования

• Щит освещения этажа в офисном здании - УЗО защищает все группы розеток и света от пробоя изоляции.
• Распределительный щит на стройплощадке - обеспечивает безопасность персонала при работе с электроинструментом.
• Щит управления рекламными баннерами - предотвращает поражение током при попадании воды на контактные элементы.
• Подъездный щит многоквартирного дома - в сочетании с другим УЗО на входе создаёт селективную защиту (тип S).

Практические советы

• Перед установкой проверьте соответствие сечения провода - максимум 35 мм2. Более толстые жилы не войдут в зажимы.
• Обязательно используйте УЗО вместе с автоматом на 25 А - он обеспечит защиту от перегрузки и КЗ.
• При монтаже в щите с несколькими УЗО - выбирайте тип S для выходного устройства, чтобы избежать ложных отключений основного автомата.
• Тестируйте устройство кнопкой «Т» ежемесячно - это гарантирует исправность механизма.
• Не устанавливайте рядом с источниками тепла - рабочая температура не должна превышать +35 C.
• При необходимости замены - отключите питание всей цепи, так как УЗО не является разъединителем.
