Щит распределительный встраиваемый ЩРВ-П-8 IP41 EKF PROxima | pb40-v-8

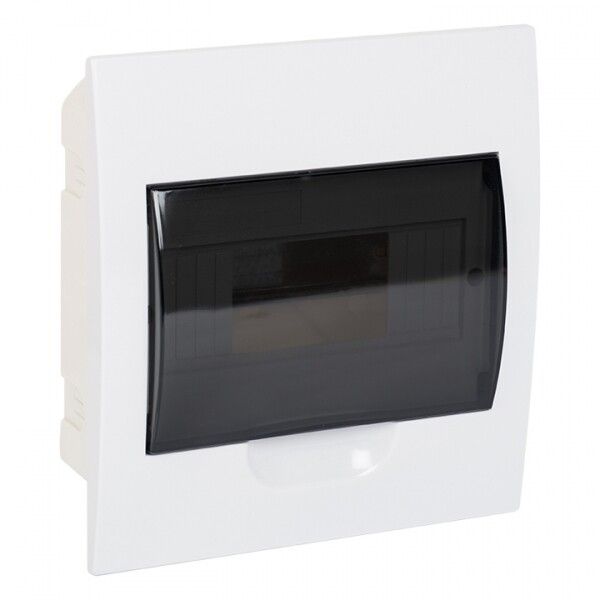

Щит распределительный встраиваемый ЩРВ-П-8 IP40-41 от EKF PROxima — компактное решение для внутренней установки в стенах, предназначенное для монтажа модульной аппаратуры: автоматов, УЗО, реле и других устройств. Подходит для бытовых, офисных и коммерческих объектов.

Назначение и область применения

ЩРВ-П-8 IP40-41 используется для организации распределения электроэнергии внутри помещений. Его применяют для сборки щитов в квартирах, офисах, магазинах, подъездах и других зонах с контролируемой средой. Корпус рассчитан на установку до 8 модулей DIN, что достаточно для базовой группы автоматов и защиты нескольких контуров — освещения, розеток, бытовой техники.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Количество модулей DIN: 8
• Степень защиты: IP40/IP41 — защита от предметов более 1 мм, но не от воды
• Материал корпуса: ABS-пластик — ударопрочный, не поддерживающий горение
• Глубина монтажа: 65 мм — требует соответствующего углубления в стене
• Климатическое исполнение: УХЛ3 — работает при температуре от -15°C до +60°C
• Количество вводов: 6 (по два отверстия Ø25 мм и одно Ø32 мм сверху и снизу)
• Цвет: белый
• Гарантия: 60 месяцев

Совместимость и монтаж

ЩРВ-П-8 IP40-41 совместим со всеми стандартными модулями DIN 35 мм: автоматическими выключателями, УЗО, дифавтоматами, таймерами, реле времени. На внутренней поверхности установлены две DIN-рейки — для фиксации оборудования. Монтаж выполняется исключительно встроенным способом — в нишу стены. Глубина 65 мм требует точного расчета штробы. Крышка закрытого типа с прозрачной дверью обеспечивает доступ к оборудованию без вскрытия корпуса. Открывается вертикально — удобна при ограниченном пространстве рядом со стенами.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 — норматива безопасности низковольтного оборудования в ЕАЭС. Прозрачная дверца предотвращает случайное прикосновение к токоведущим частям. Пластиковый корпус не проводит ток и не нагревается при перегрузках. Наличие клемм позволяет безопасно подключить входящие и выходящие провода.

Преимущества

• Компактная глубина (65 мм) — подходит для тонких стен и гипсокартонных перегородок
• Прозрачная дверца — позволяет визуально проверить состояние автоматов без открытия
• Шесть вводов — обеспечивают гибкую прокладку кабелей сверху и снизу
• ABS-пластик — устойчив к механическим повреждениям и химическим воздействиям
• Высокий гарантийный срок — 5 лет указывает на надежность материала и сборки

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP40/IP41 не защищает от влаги
• Не рекомендуется для мест с высокой запыленностью или постоянным попаданием воды
• Некомплектный состав — требуется самостоятельная закупка DIN-рейки, клемм, крепежа и кабельных вводов
• Ограниченное количество модулей (8) — не подходит для сложных систем с большим числом защит

Примеры использования

• Распределительный щит в однокомнатной квартире — 3 автомата на розетки, 2 на освещение, 1 УЗО, 1 таймер
• Щит в офисном кабинете — управление светом, розетками и сетевым оборудованием
• Подъездный щит в многоквартирном доме — распределение питания между несколькими этажами
• Коммерческий объект — контроль энергопотребления в маломагазине или кафе

Практические советы

• Перед монтажом проверьте глубину штробы — она должна быть минимум 70–75 мм с учетом отделочных материалов
• Используйте кабельные вводы подходящего диаметра (Ø25 мм и Ø32 мм) — они не входят в комплект
• При использовании в холодных помещениях (ближе к -15°C) убедитесь, что все материалы остаются эластичными
• Для удобства обслуживания располагайте щит на уровне глаз — около 1,4–1,6 м от пола
• ЩРВ-П-8 IP40-41 от EKF PROxima — один из самых популярных решений в своей категории; выбирайте его, когда нужна надежность, а не максимальная вместимость
