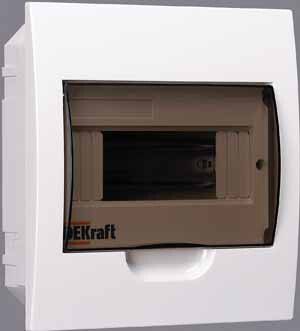

Корпус встраиваемый ЩРВ-П-8 22х20х9 8мод. IP41 пластик. DEKraft 31003DEK APC

Корпус встраиваемый пластиковый 8 модулей IP41 ЩРВ-П-8 от DEKraft - это компактное решение для внутренней установки распределительного щита с модульной аппаратурой. Подходит для монтажа в стенах жилых и промышленных объектах, обеспечивает надежную защиту автоматов, УЗО и других устройств. Артикул 31003dek соответствует серии ЩРВ-П.

Назначение и область применения

Корпус ЩРВ-П-8 предназначен для скрытой установки внутри стен и используется как распределительный щит для модульного оборудования: автоматических выключателей, УЗО, реле напряжения, счетчиков и других устройств шириной 18 мм. Применяется в квартирах, частных домах, офисах, производственных помещениях. Подходит для систем освещения, розеточных групп, слаботочных сетей и маломощных силовых цепей до 100 А.

Технические характеристики

• Количество модулей: 8 (стандарт 18 мм каждый)
• Степень защиты: IP41 - защита от твердых предметов >1 мм и капель воды, падающих вертикально
• Материал корпуса: самозатухающий ABS-пластик
• Наличие DIN-рейки: да, одна черная металлическая рейка
• Номинальный ток: 100 А - максимальный допустимый ток через вводы
• Напряжение: 220 В - рассчитан на однофазные сети
• Глубина монтажа: 56 мм - требует соответствующего углубления в стене
• Количество вводов: 6 - 2 отверстия Ø25 мм и 1 отверстие Ø32 мм сверху и снизу
• Диапазон температур: от -25C до +60C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях
• Цвет: белый
• Тип крышки: закрытого типа, с пазом для фиксации
• Наличие двери: одна, с возможностью фиксации в открытом положении
• Нормативный документ: ГОСТ Р 52796-2007

Совместимость и монтаж

Корпус ЩРВ-П-8 полностью совместим с модульными устройствами от DEKraft и Systeme Electric. Для монтажа требуется подготовить нишу в стене глубиной не менее 56 мм. Вводы кабелей расположены сверху и снизу - можно использовать любую комбинацию из 6 отверстий (по два под 25 мм и одно под 32 мм). Монтаж выполняется после предварительной прокладки кабелей. DIN-рейка крепится к корпусу и позволяет легко фиксировать устройства. Наличие изолированного держателя для шин N и PE упрощает сборку заземления и нулевых проводников.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52796-2007, регламентирующим безопасность распределительных щитов. Самозатухающий ABS-пластик снижает риск распространения пламени. Защита IP41 исключает попадание крупных посторонних предметов и защищает от вертикально падающей влаги - что делает корпус подходящим для сухих помещений. Не рекомендуется для установки во влажных зонах (ванна, баня, бассейн) или на улице.

Преимущества

• Эргономичная форма корпуса с закругленными краями - удобен для монтажа в ограниченном пространстве
• Фиксация дверцы в открытом состоянии - упрощает работу с оборудованием без помощника
• Четко продуманные вводы - позволяют гибко организовать подключение кабелей
• Встроенные шины N и PE - экономят время на сборке и повышают надежность соединений
• Высокая совместимость с популярными брендами - DEKraft и Systeme Electric

Ограничения применения

• Не предназначается для наружной установки - степень защиты IP41 недостаточна для воздействия дождя, пыли или ветра
• Не подходит для трехфазных сетей выше 220 В - номинальное напряжение ограничено
• Не содержит встроенного теплозащитного или вентиляционного элемента - в условиях высокой нагрузки возможен перегрев
• Комплект некомплектный - необходимо дополнительно приобрести DIN-рейку, шины, клеммы, крепеж и оборудование
• Подходит только для скрытого монтажа - не может использоваться как накладной щит

Примеры использования

• Распределительный щит в квартире: автоматические выключатели на розетки, освещение, кухню и кондиционер
• Щит управления в офисе: УЗО для компьютерных стоек и розеток
• Система безопасности: питание сигнализаций, видеокамер, датчиков движения
• Малые производственные участки: управление светильниками, насосами, вентиляторами мощностью до 100 А

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 56 мм, иначе корпус не войдет
• Используйте кабели сечением не более 16 мм2 - для обеспечения плотного прижатия в вводах Ø25–Ø32 мм
• При подключении шин N и PE соблюдайте полярность - не путайте с заземляющими проводами
• Для лучшего доступа к оборудованию используйте дверцу с фиксатором - она не будет мешать при замене автомата
• Артикул 31003dek - единственный номер для заказа этого корпуса; другие модели серии ЩРВ-П имеют другое количество модулей
