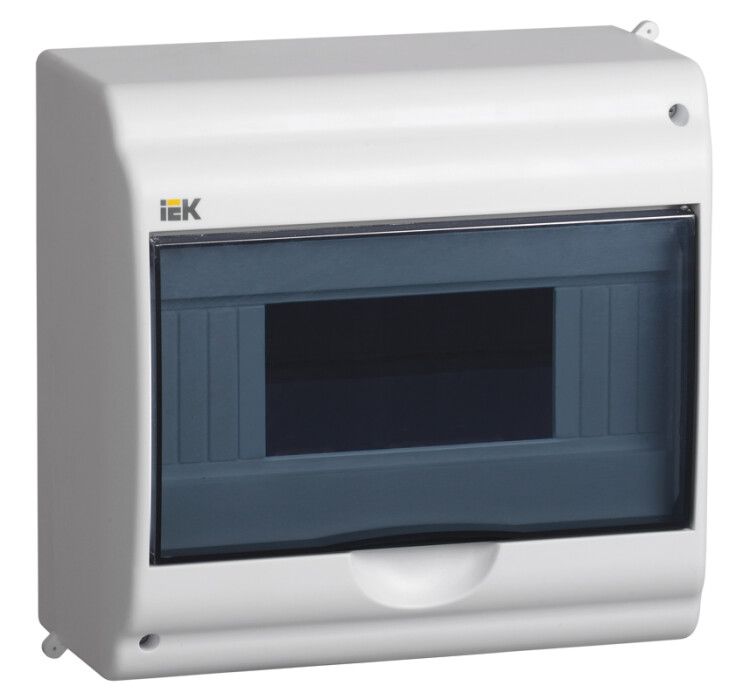

Корпус пластиковый навесной на 9 модулей КМПн 2/9-1 180х188х96мм IP31 белый с прозрачной крышкой KREPTA 3 (в пакете) | MKP42-N-09-31-01 IEK

Корпус пластиковый навесной КМПн 2/9-1 IP31 белый (180х188х96 мм) открытый монтаж от IEK — это компактный распределительный бокс для внутренней установки автоматических выключателей и других устройств на DIN-рейку. Подходит для монтажа в жилых, офисных и административных зданиях. Артикул mkp42-n-09-31-01 соответствует серийному решению KREPTA.

Назначение и область применения

Корпус КМПн 2/9-1 предназначен для сборки и защиты коммутационных аппаратов: автоматических выключателей, УЗО, реле, счетчиков и других устройств шириной до 18 мм. Обеспечивает безопасное размещение оборудования в условиях сухих помещений с нормальной влажностью. Применяется в квартирах, офисах, подъездах, технических шкафах и на этажных щитках. Не рекомендуется для наружной установки или мест с высокой запылённостью, влагой или риском механических повреждений.

Технические характеристики

• Габариты: 180×188×96 мм — позволяет вместить до 9 модулей DIN стандартной ширины 18 мм
• Материал корпуса: самозатухающий пластик — снижает риск распространения пламени при перегреве
• Степень защиты: IP31 — защищает от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальное напряжение: 400 В — рассчитан на работу в сетях до 400 В переменного тока
• Номинальный ток: 63 А — допустимый ток прохождения через корпус, не влияет на защитные устройства внутри
• Температурный диапазон: от -20 до +80 °C — работает в большинстве климатических условий России
• Климатическое исполнение: УХЛ3 — предназначено для умеренного и холодного климата в закрытых помещениях
• Крышка: прозрачная, закрытого типа — обеспечивает визуальный контроль состояния устройств и фиксируется на петлях
• DIN-рейка: встроена — совместима со всеми стандартными автоматическими выключателями
• Срок службы: 10 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус КМПн 2/9-1 монтируется открытым способом на стену с помощью крепёжных отверстий в задней стенке. Для установки используются дюбели или саморезы — в комплект они не входят. Корпус не требует специальных инструментов: кабели заводятся через выламываемые отверстия по периметру, что ускоряет монтаж. Все устройства крепятся на встроенную DIN-рейку. Можно устанавливать несколько корпусов в один ряд — они совместимы по габаритам и креплениям. Прозрачная крышка открывается без демонтажа, что удобно при обслуживании.

Безопасность и стандарты

• Соответствует ТУ 27.90.33-003-83135016-2017 — техническим условиям производства IEK
• IP31 обеспечивает базовую защиту от случайного контакта с токоведущими частями
• Материал корпуса — самозатухающий полимер, соответствует требованиям пожарной безопасности
• Корпус можно опломбировать — предотвращает несанкционированный доступ к оборудованию
• Занесён в Реестр радиоэлектронной продукции (код РЭ-227/19)

Преимущества

• Прозрачная крышка — позволяет контролировать состояние устройств без вскрытия
• Выламываемые отверстия — упрощают ввод кабелей без сверления
• Встроенная DIN-рейка — исключает необходимость её установки отдельно
• Белый цвет и обтекаемые формы — гармонично вписываются в интерьер
• Компактные размеры — экономят место при многоуровневой установке

Ограничения применения

• Не подходит для наружной установки — степень защиты IP31 недостаточна для воздействия дождя, снега или пыли
• Не предназначен для помещений с повышенной влажностью (ванная, баня, подвалы с протечками)
• Не рассчитан на установку крупногабаритных устройств (например, автоматов шириной более 18 мм)
• Не имеет встроенной системы вентиляции — при длительной нагрузке выше 63 А возможен перегрев
• Комплектация некомплектная — крепеж, кабельные вводы и устройства внутри не входят

Примеры использования

• Этажный распределительный щит в многоквартирном доме — установка автоматов на каждый подъезд
• Щиток управления освещением в офисе — размещение УЗО и автоматов для светильников
• Шкаф управления насосным оборудованием — временная или постоянная установка в сухом техническом помещении
• Распределительный пункт в учебном заведении — для организации питания розеточных групп

Практические советы

• Перед монтажом проверьте посадочные отверстия — они должны точно совпадать с точками крепления стены
• Выбирайте кабельные вводы отдельно — корпус не содержит готовых вводов, используйте подходящие по диаметру
• Не перегружайте корпус — суммарная мощность всех установленных устройств должна соответствовать номинальному току 63 А
• При использовании нескольких корпусов в ряд — оставляйте минимальный зазор 1–2 см между ними для теплоотвода
• При замене устройств — отключите питание перед открытием крышки; даже при IP31 есть риск поражения током
• Артикул mkp42-n-09-31-01 — единственный идентификатор для заказа запасных частей или аналогичных изделий в будущем
