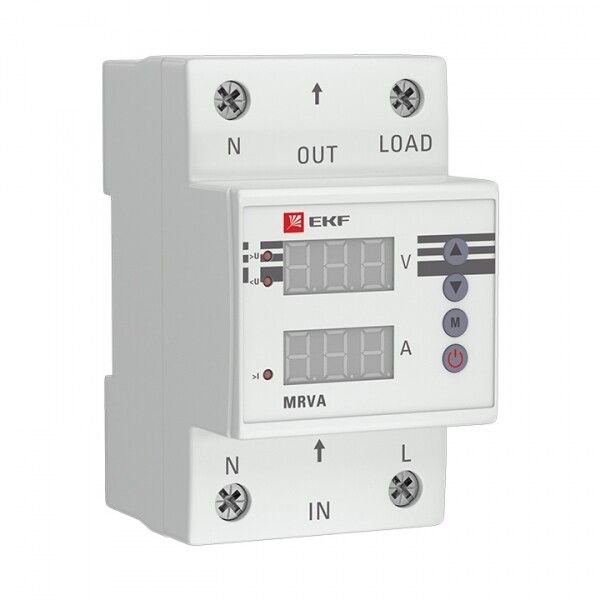

Реле напряжения и тока с дисплеем MRVA 50A EKF PROxima | MRVA-50A

Реле напряжения и тока с дисплеем MRVA 50А от EKF - это микропроцессорное устройство для автоматического отключения нагрузки при аварийных отклонениях напряжения или тока в однофазных сетях. Надёжная защита оборудования от перегрузок, просадок и перенапряжений с возможностью точной настройки через цифровой дисплей.

Назначение и область применения

Реле MRVA 50А используется для защиты бытовых и промышленных электроприборов от опасных колебаний напряжения и тока в однофазных сетях переменного тока. Подходит для установки в распределительных щитах объектов жилой, коммерческой и производственной недвижимости. Особенно актуально для зон с нестабильной сетью: частные дома, мастерские, серверные, насосные станции, системы вентиляции и кондиционирования.

Технические характеристики

• Номинальный ток: 50 А - способно коммутировать нагрузки до 11 кВт при 220 В
• Диапазон измерения напряжения: два режима - 120–210 В и 230–300 В; порог срабатывания - 120–300 В
• Диапазон измерения тока: 0,1–50 А - позволяет контролировать реальную нагрузку, а не только напряжение
• Напряжение питания цепи управления: 60–300 В - работает даже при значительных просадках в сети
• Функция гистерезиса: да - исключает «дребезг» контактов при колебаниях на границе порога
• Время задержки срабатывания: 0,02–600 сек - можно настроить паузу перед отключением, чтобы избежать ложных срабатываний при кратковременных скачках
• Контакты: 1 нормально замкнутый (1НО), 0 нормально разомкнутых (0НЗ) - отключение происходит при срабатывании
• Индикация: цифровой дисплей - показывает текущие значения напряжения и тока в реальном времени
• Метод подключения: винтовые клеммы - надёжное и проверенное соединение
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, но не от воды и пыли
• Способ монтажа: DIN-рейка 35 мм - совместим с большинством стандартных щитов
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

MRVA 50А устанавливается на DIN-рейку в любом распределительном щите. Для работы требуется подключение фазы и нуля к клеммам устройства - питание берётся прямо из защищаемой цепи. Контакт 1НО подключается последовательно в цепь нагрузки. Максимальный ток нагрузки - 50 А, поэтому для более мощных систем (например, 7 кВт+) рекомендуется использовать реле в связке с магнитным пускателем. Настройка параметров осуществляется через кнопки на лицевой панели: выберите нужный диапазон напряжения, установите пороги срабатывания и время задержки. Дисплей отображает текущие значения, что упрощает диагностику.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электротехнических изделий, применяемых в бытовых и промышленных условиях. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям. Гистерезис снижает риск многократных включений/выключений при нестабильной сети. Применяется в соответствии с ПУЭ и ГОСТ Р 50030.5.1.

Преимущества

• Цифровой дисплей - видите реальное напряжение и ток, а не просто индикатор срабатывания
• Два диапазона напряжения - удобно для сетей с различными номиналами (120–210 В для старых домов, 230–300 В для современных)
• Контроль тока - не только напряжение, но и потребление, что важно для защиты двигателей и нагревателей
• Настройка времени задержки - предотвращает отключения при кратковременных помехах
• Высокая точность срабатывания благодаря микропроцессорной логике
• Долгая гарантия - 7 лет, что говорит о высокой надёжности компонентов

Ограничения применения

• Не предназначен для трёхфазных сетей - только для однофазных (220 В)
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в местах с повышенной запылённостью
• Нет встроенного теплового реле - не защищает от перегрева двигателя, только от перенапряжения и перегрузки по току
• Максимальный ток 50 А - для нагрузок выше 11 кВт требуются внешние силовые контакторы
• Не имеет резервного питания - при полном отключении сети дисплей не работает, но сохраняет настройки

Примеры использования

• Защита холодильника в частном доме с нестабильной сетью - отключит при провалах ниже 160 В и скачках выше 260 В
• Контроль насосной станции - отключит при превышении тока (заклинивший импеллер) или падении напряжения
• Обеспечение стабильной работы CNC-станка - предотвратит сбой из-за кратковременного падения напряжения
• Щитовая в офисе - защита серверов и оргтехники от бросков напряжения после включения мощного оборудования

Практические советы

• Выбирайте диапазон напряжения (120–210 В или 230–300 В) в зависимости от среднего уровня в вашей сети - измерьте мультиметром несколько раз в день
• Для чувствительной аппаратуры (компьютеры, медицинское оборудование) устанавливайте задержку 5–10 сек - этого хватит, чтобы переждать кратковременные скачки
• Проверяйте посадочные размеры: ширина корпуса должна подходить под DIN-рейку 35 мм, а клеммы - иметь достаточное расстояние между собой
• Не используйте MRVA 50А как основной рубильник - он не рассчитан на частое механическое включение/отключение
• При первом запуске - наблюдайте за дисплеем: если ток показывает 0, хотя нагрузка включена, проверьте правильность подключения входных клемм
• При использовании с магнитным пускателем - убедитесь, что катушка пускателя не превышает 50 А и не создаёт индуктивных помех
