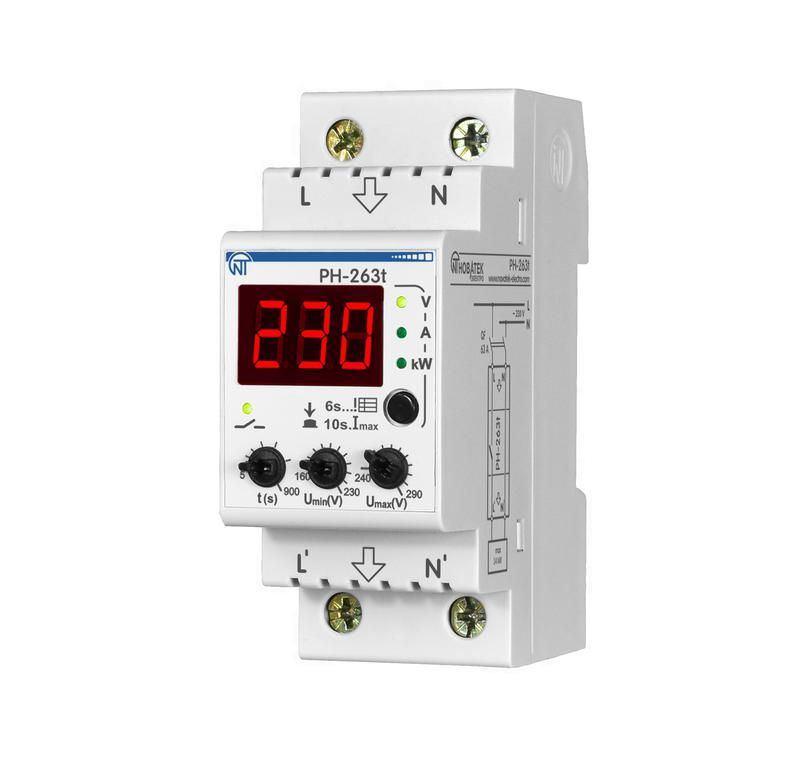

Реле напряжения РН-263Т 63А с термозащитой, ограничение тока, ( 2 DIN) - 3425600263т НовАтек-Электро

Реле напряжения РН-263Т 63А с термозащитой и ограничением тока - устройство для автоматической защиты оборудования от перегрузок и скачков напряжения. Бренд Новатек-Электро обеспечивает надёжную работу в условиях нестабильной сети, а артикул 3425600263т позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Реле напряжения РН-263Т 63А защищает оборудование от опасных отклонений напряжения: слишком высокого (выше 290 В) и слишком низкого (ниже 240 В), а также от обрыва нулевого провода. Устройство отключает нагрузку при угрозе повреждения и восстанавливает питание после нормализации параметров сети. Подходит для защиты бытовой техники - холодильников, кондиционеров, стиральных машин, телевизоров, аудио- и видеосистем - и промышленных устройств малой мощности на базе однофазной сети.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Коммутируемый ток: 63 А - максимальный ток, который может безопасно проходить через контакты реле
• Номинальный ток: 63 А - рекомендованная длительная нагрузка
• Диапазон контроля напряжения: 240–290 В - пороги срабатывания при понижении и повышении
• Задержка срабатывания: 5–900 секунд - можно настроить время отключения после превышения порога
• Максимальное время задержки срабатывания: 0,2 секунды - минимальная реакция на аварийное состояние
• Количество контактов: 1 - однополюсное реле с одним размыкающим контактом
• Номинальная мощность: 0,05 кВА - энергопотребление самого устройства
• Индикация: есть - светодиоды показывают состояние питания и сработавшего реле
• Степень защиты: IP40 / IP20 - защита от предметов больше 1 мм, но не от воды
• Диапазон рабочих температур: от -35C до +55C - работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ3.1 - рассчитано на умеренный и холодный климат с повышенной влажностью
• Способ монтажа: на DIN-рейку, занимает 2 модуля

Совместимость и монтаж

Реле напряжения РН-263Т 63А устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на передней панели - входные провода от сети, выходные - к защищаемому оборудованию. Контакт реле коммутирует только фазный провод; ноль подключается напрямую. Монтаж возможен в распределительном щите или шкафу управления. Убедитесь, что посадочные размеры соответствуют 2 модулям DIN. Не используйте реле для трёхфазных систем - оно предназначено исключительно для однофазной сети.

Безопасность и стандарты

Реле напряжения РН-263Т 63А соответствует требованиям безопасности для устройств класса IP40/IP20. Защита от перегрева реализована внутренним термореле - при превышении температуры контактов устройство отключится даже при нормальном напряжении. Это предотвращает возгорание при долговременной перегрузке. Применение в соответствии с ГОСТ Р 50030.2 и IEC 60947-4-1.

Преимущества

• Термозащита - дополнительно защищает от перегрузки по току, даже если напряжение в норме
• Настройка временных задержек - позволяет избежать ложных срабатываний при кратковременных просадках
• Чёткая индикация - сразу видно, работает ли реле или произошло отключение
• Высокая коммутационная способность - 63 А позволяют подключать мощные потребители
• Широкий температурный диапазон - надёжна в неотапливаемых помещениях и на улице (в защищённых шкафах)

Ограничения применения

• Не предназначен для трёхфазных сетей - только для однофазной 220 В
• Защита от бросков напряжения (например, от грозы) не предусмотрена - требуется дополнительный УЗИП
• Степень защиты IP40/IP20 - нельзя использовать во влажных средах без корпуса
• Не регулирует частоту - только напряжение
• Максимальная мощность нагрузки ограничена 63 А - не подходит для крупногабаритных насосов, печей, электрокотлов выше 14 кВт

Примеры использования

• Защита кондиционера в квартире - предотвращает выход из строя компрессора при просадке напряжения ночью
• Подключение стиральной машины в домашнем щитке - снижает риск повреждения платы управления
• Обеспечение работы видеонаблюдения в дачном домике - сохраняет работоспособность камеры при перепадах напряжения
• Щит управления небольшим цеховым участком - защищает контроллеры и датчики от обрыва нуля

Практические советы

• Выбирайте РН-263Т 63А, когда нагрузка близка к 63 А - для меньших токов достаточно более компактных моделей
• Проверьте посадочный диаметр клемм - они должны совпадать с сечением вашего провода (обычно до 16 мм2)
• При установке в щит с несколькими реле - соблюдайте зазор между устройствами для лучшего теплоотвода
• Настройте задержку срабатывания на 30–60 секунд - этого хватит, чтобы избежать отключения при кратковременных помехах
• Не заменяйте реле обычным автоматом - он не реагирует на низкое/высокое напряжение, только на перегрузку
• При использовании в холодных помещениях - проверьте, что температура не опускается ниже -35C, иначе срок службы снизится
