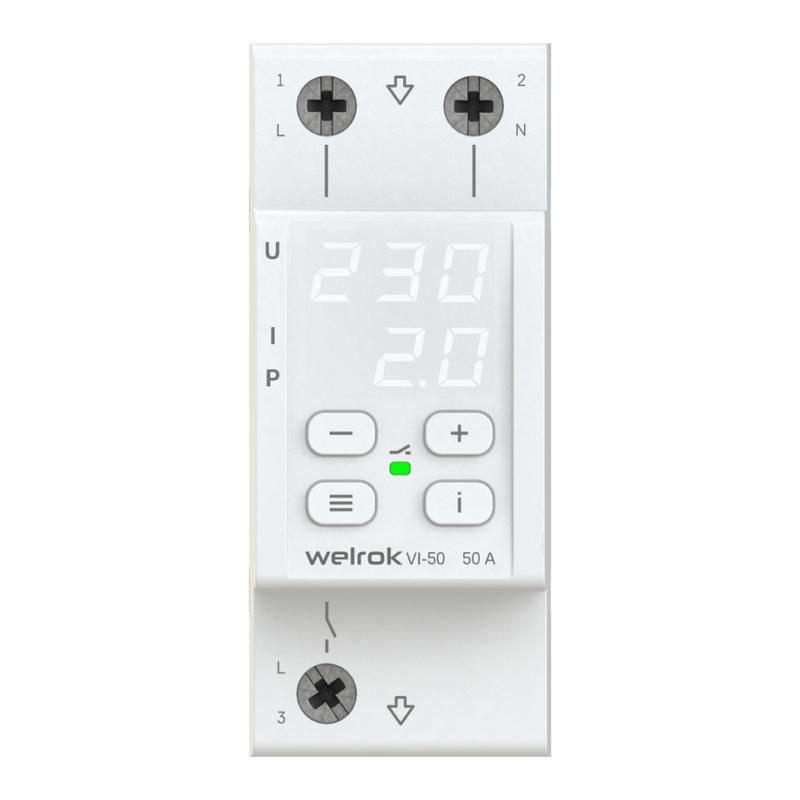

Реле напряжения с контролем тока VI-50 Welrok 4660251140250

Реле напряжения с контролем тока VI-50 от Welrok - устройство защиты для бытовых и промышленных сетей, которое одновременно мониторит напряжение, ток и мощность, отключая нагрузку при аварийных значениях и возобновляя питание после восстановления нормальных параметров.

Назначение и область применения

Реле напряжения с контролем тока VI-50 предназначено для защиты электрооборудования от повреждений, вызванных перепадами напряжения, обрывом нулевого провода, превышением тока или мощности. Подходит для установки в щитах жилых домов, офисов, производственных линий, насосных станций, систем вентиляции и другого оборудования, чувствительного к качеству питания.

Технические характеристики

• Максимальный коммутируемый ток: до 50 А
• Напряжение сети: 220–240 В переменного тока
• Время срабатывания: менее 0,03 секунды
• Габариты: 2 модуля (36 мм шириной)
• Режимы защиты: напряжение + ток / напряжение + мощность (выбор пользователя)
• Автоматическое включение: да, после восстановления параметров в допустимых пределах
• Индикация: светодиоды для отображения состояния сети и работы реле

Совместимость и монтаж

VI-50 устанавливается на DIN-рейку в электрощите. Для подключения используются клеммы L, N и выходной контакт для нагрузки. Устройство совместимо со всеми типами однофазных цепей. Обязательно соблюдайте полярность при подключении нуля. Посадочное место соответствует стандартному модульному формату - ширина 36 мм. Кабель сечением до 4 мм2 легко помещается в клеммах. Не требует внешнего питания - работает от сети нагрузки.

Преимущества

• Контроль по току позволяет точно ограничивать потребляемую мощность - полезно при использовании генераторов или слаботочных ЛЭП.
• Управление по току помогает балансировать нагрузку между фазами в трёхфазных системах, снижая риск перегрузки одной из них.
• Светодиодная индикация показывает реальное состояние сети: есть ли напряжение, превышен ли ток или мощность - без дополнительных приборов.
• Высокая скорость реакции (<0,03 с) минимизирует риск повреждения чувствительной электроники.
• 10-летняя гарантия от производителя - подтверждает надёжность конструкции и материалов.

Ограничения применения

• Не предназначен для трёхфазных сетей - только для однофазных 220 В.
• Не обеспечивает защиту от короткого замыкания; требуется установка автомата с подходящей характеристикой (B/C/D).
• Не рекомендуется использовать в средах с высокой вибрацией или постоянными механическими воздействиями - не имеет специальной защиты корпуса.
• Не рассчитан на работу при температуре ниже –10 C и выше +50 C.

Примеры использования

• Защита холодильника, стиральной машины и другой бытовой техники в частном доме с нестабильным электроснабжением.
• Контроль мощности на участке с генератором - предотвращает перегрузку при запуске двигателя.
• Установка перед конвейером или насосом на предприятии - исключает выход из строя из-за просадки напряжения.
• Распределение нагрузки в многоквартирном доме: реле VI-50 помогает избежать перекоса фаз при подключении нескольких мощных приёмников.

Практические советы

• Перед установкой проверьте максимальную мощность подключаемого оборудования - суммарная нагрузка не должна превышать 11 кВт (при 220 В и 50 А).
• Выбирайте режим защиты: если важнее ограничить энергопотребление - используйте контроль по мощности; если опасны длительные перегрузки по току - выбирайте контроль по току.
• При первом включении задайте пороговые значения согласно паспорту устройства - заводские настройки оптимизированы для большинства случаев, но могут требовать корректировки.
• Не закрывайте реле VI-50 крышкой щита полностью - нужен доступ для наблюдения за индикаторами и возможного ручного сброса.
• Проверяйте целостность нулевого провода регулярно - реле отключает нагрузку при его обрыве, но сам не восстанавливает соединение.
