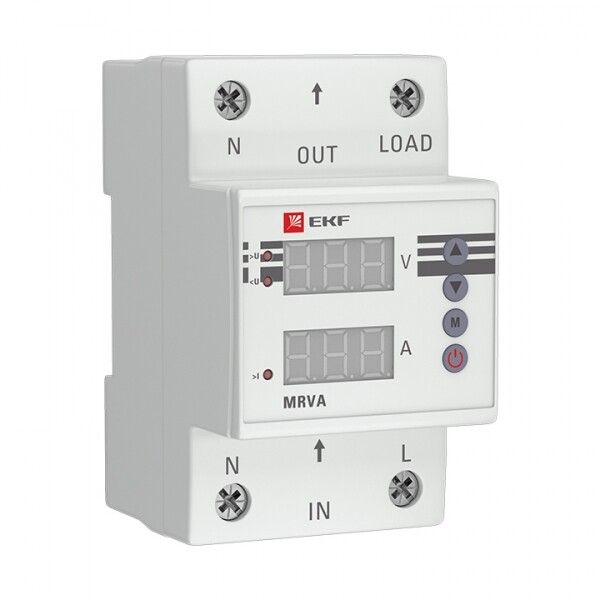

Реле напряжения и тока MRVA 25A PROxima, 25 А, с дисплеем EKF MRVA-25A

Реле напряжения и тока с дисплеем MRVA 25А от EKF предназначено для автоматического отключения нагрузки при опасных отклонениях напряжения в однофазной сети переменного тока. Устройство сочетает точный цифровой контроль, настраиваемую задержку срабатывания и удобную индикацию - идеально для защиты бытовой и промышленной техники от просадок и перегрузок.

Назначение и область применения

Реле MRVA 25А обеспечивает защиту оборудования от аварийных режимов в однофазных сетях: перенапряжения, заниженного напряжения и внезапных скачков. Подходит для установки перед чувствительными устройствами - холодильниками, насосами, кондиционерами, станками, системами освещения и другим оборудованием, которое требует стабильного питания. Отличается высокой надежностью благодаря цифровому управлению и индикацией текущего значения напряжения на экране.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 25 А
• Диапазон рабочего напряжения питания: 60–300 В
• Порог срабатывания по напряжению: 120–300 В
• Зона контроля пониженного напряжения: 120–210 В
• Зона контроля повышенного напряжения: 230–300 В
• Время задержки срабатывания: от 0,02 до 600 секунд (настраивается)
• Гистерезис по напряжению: да - исключает частые переключения при колебаниях у границ порога
• Подключение: винтовые зажимы
• Монтаж: на DIN-рейку 35 мм
• Выходные контакты: 1 нормально разомкнутый (NO)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначено для открытых или влажных помещений
• Индикация: цифровой дисплей отображает текущее напряжение в реальном времени

Совместимость и монтаж

Реле MRVA 25А совместимо с любыми однофазными сетями 220/230 В +-20%. Монтируется на стандартную DIN-рейку в распределительном щите. Для подключения используются винтовые клеммы - достаточно затянуть провода сечением до 4 мм2. Обязательно соблюдать полярность при подключении фазы и нуля: L и N должны соответствовать маркировке на корпусе. Нагрузка подключается через выходные контакты реле - они коммутируют цепь питания устройства после входа в действие защиты.

Безопасность и стандарты

Реле MRVA 25А соответствует требованиям безопасности для устройств класса II (двойная изоляция). Применяется в соответствии с ГОСТ IEC 61810-1 и ГОСТ Р 50030.5.1. Сертифицировано для работы в помещениях с уровнем загрязнения 2 и категории перенапряжения III. Не предназначен для взрывоопасных сред или мест с высокой влажностью.

Преимущества

• Цифровой дисплей позволяет точно видеть текущее напряжение без внешних приборов
• Настройка порогов и задержки осуществляется кнопками на лицевой панели - без инструментов
• Функция гистерезиса снижает количество ложных срабатываний при нестабильной сети
• Широкий диапазон рабочих напряжений (60–300 В) позволяет использовать даже при серьезных просадках
• Компактный форм-фактор и DIN-монтаж упрощают интеграцию в существующие щиты

Ограничения применения

• Не работает в трёхфазных сетях - только в однофазных
• Защита действует только по напряжению; ток не контролируется, хотя указан в названии
• IP20 не допускает использование во влажных, пыльных или наружных условиях
• Не имеет функции восстановления после аварии - требуется ручное включение после устранения причины
• Максимальный ток 25 А - не подходит для мощных нагревательных или промышленных установок выше 5,5 кВт

Примеры использования

• Защита домашнего кондиционера от перепадов напряжения в многоквартирном доме
• Автоматическое отключение насоса при падении напряжения ниже 190 В
• Контроль питания системы видеонаблюдения в офисе при нестабильной сети
• Обеспечение безопасного старта станков на производстве после длительного отключения

Практические советы

• При настройке порогов учтите типичные колебания вашей сети - лучше задать диапазон шире, чем минимум/максимум, чтобы избежать частых отключений
• Если используется в жилом помещении, рекомендуется устанавливать время задержки не менее 5–10 секунд - так система не будет реагировать на кратковременные помехи
• Проверьте соответствие сечения проводов: для 25 А используйте медные провода не менее 2,5 мм2
• После установки проверьте работу: искусственно заведите напряжение ниже 120 В - реле должно отключить нагрузку с заданной задержкой
• Не закрывайте дисплей крышкой щита - он нужен для визуального контроля состояния сети
