Реле напряжения 63А, 100-420В, 1 НО, DIN-рейка Welrok 4660251140281

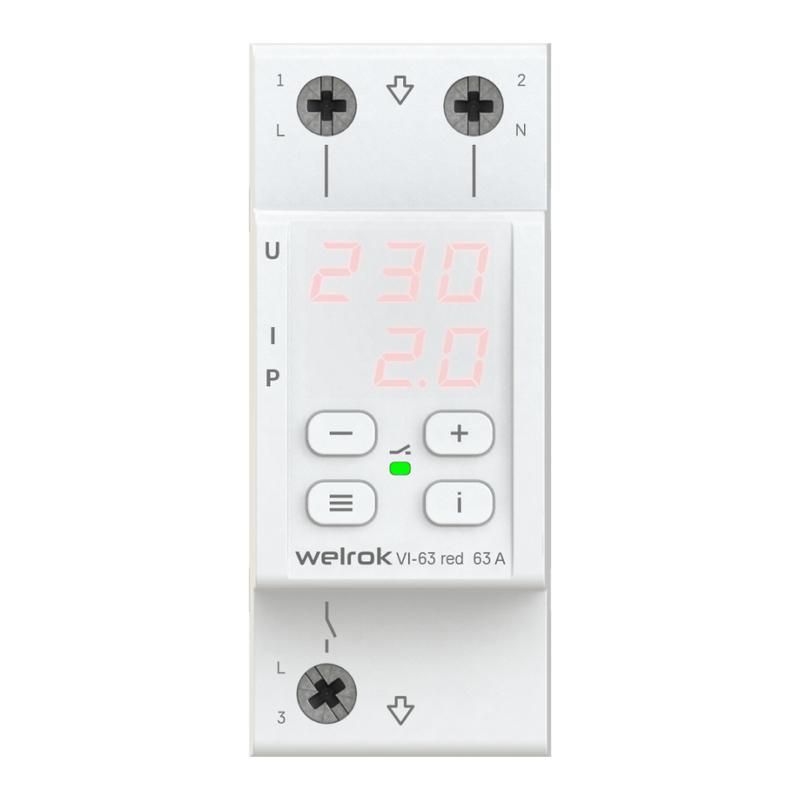

Реле напряжения с контролем тока VI-63 красное от компании Вэлрок (Welrok) - компактное устройство на два модуля, предназначенное для защиты оборудования от перепадов напряжения, обрыва нуля и превышения тока или мощности. Устройство отключает нагрузку при аварийных условиях и автоматически восстанавливает питание после нормализации параметров.

Назначение и область применения

Реле напряжения с контролем тока VI-63 красное обеспечивает комплексную защиту бытовых и промышленных потребителей: холодильников, насосов, кондиционеров, станков, систем освещения и другого оборудования, чувствительного к качеству электроэнергии. Особенно эффективно в сетях с нестабильным напряжением, старой проводкой или где есть риск обрыва нулевого провода. Подходит для установки в щитах жилых домов, офисов, производственных участках.

Технические характеристики

• Работает от переменного тока (AC): входное напряжение питания - 100–420 В, 50 Гц; контролируемое напряжение - также AC.
• Порог срабатывания по напряжению: нижний - 120–210 В, верхний - 220–280 В. Диапазон можно настроить в зависимости от условий сети.
• Измеряет ток и мощность: позволяет выбирать, по какому параметру - току или мощности - срабатывает защита совместно с напряжением.
• Точность измерений: используется технология TrueRMS для корректного считывания напряжения даже при искажённой форме сигнала.
• Задержка срабатывания: минимальная - 0,03 секунды, максимальная - до 999 секунд. Можно настраивать для исключения ложных срабатываний.
• Задержка включения: регулируемая от 3 секунд до 999 секунд - предотвращает одновременное включение всех устройств после восстановления питания.
• Гистерезис: настраивается для снижения числа переключений при колебаниях напряжения на границе порога.
• Контакты: один нормально разомкнутый (НО) контакт, без НЗ. Контакты не предназначены для коммутации нагрузки - используются для управления внешним контактором или автоматом.
• Питание постоянного тока (DC): не поддерживается - только переменный ток.

Совместимость и монтаж

Реле напряжения с контролем тока VI-63 красное монтируется на DIN-рейку шириной 35 мм. Размер устройства соответствует двум модулям (обычно 17,5 мм каждый). Для работы требуется подключение фазы, нуля и нагрузки через внешнее устройство (например, контактор), так как само реле не имеет силовых контактов. Не подключается напрямую к нагревательным элементам, двигателям или другим мощным нагрузкам. Обязательно соблюдать полярность при подключении L и N. Монтаж рекомендуется выполнять в закрытом щите с уровнем защиты IP54 и выше.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электротехнических изделий, применяемых в бытовых и аналогичных средах. Применяет принципы, близкие к EN 61010 и IEC 60255. Не содержит опасных напряжений на корпусе при правильном монтаже. Работает в температурном диапазоне, типичном для внутренних помещений - от -25C до +55C. Не предназначено для использования во взрывоопасных зонах или на открытом воздухе без защиты.

Преимущества

• Контроль по току и мощности вместо только напряжения - повышает надёжность защиты от перегрузок.
• TrueRMS-измерение гарантирует точность даже при наличии гармоник в сети.
• Настройка гистерезиса и задержек снижает количество ложных отключений.
• Автоматическое включение после восстановления параметров - не требует ручного вмешательства.
• Визуальная индикация состояния (красный цвет корпуса указывает на активацию защиты).
• Компактность - занимает всего два модуля на DIN-рейке, экономит место в щите.

Ограничения применения

• Не работает с постоянным током (DC) - нельзя использовать в системах на базе солнечных панелей или аккумуляторов.
• Не коммутирует нагрузку самостятельно - обязательно нужен внешний контактор или автомат для отключения силовой цепи.
• Не рассчитано на работу при температурах ниже -25C или выше +55C.
• Не подходит для трёхфазных систем - только однофазные сети.
• Не защищает от импульсных перенапряжений (молнии, скачки от включения крупных двигателей) - для этого нужны дополнительные УЗИП.

Примеры использования

• Защита кондиционера в квартире с нестабильным напряжением - отключится при проседании до 180 В и включится после восстановления до 210 В.
• Обеспечение безопасной работы насоса в частном доме при обрыве нуля - реле отключит питание, пока не восстановится баланс фаз.
• Распределение нагрузки между фазами в многоквартирном доме - контроль тока позволяет избежать перегрузки одной фазы.
• Станок на производстве: реле отключает оборудование при превышении мощности свыше 3,5 кВт, предотвращая перегрев двигателя.

Практические советы

• Выбирайте режим защиты - по току или по мощности - в зависимости от типа нагрузки. Для нагревательных приборов лучше мощность, для двигателей - ток.
• Настройте задержку включения не менее чем на 30 секунд, чтобы избежать “шторма” запусков после аварийного отключения.
• Проверьте посадочные размеры перед установкой - ширина 35 мм, глубина около 70 мм.
• Подключайте реле напряжения с контролем тока VI-63 красное через автоматический выключатель - он обеспечит защиту от короткого замыкания.
• Не используйте устройство в помещениях с высокой влажностью без герметизации щита - хотя реле защищено внутри, внешняя среда может повредить клеммы.
• При первом запуске проверьте, что индикатор горит зелёным при нормальном напряжении - красный свет означает сработавшую защиту.
