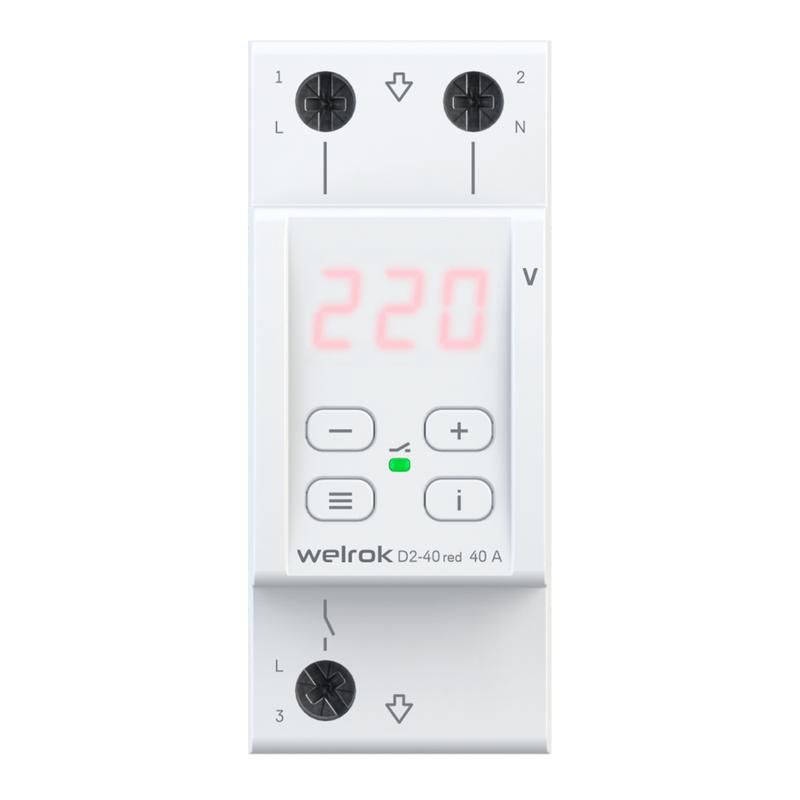

Реле напряжения D2-40 red Welrok 4660251140083

Реле напряжения D2-40 красное от Welrok предназначено для защиты бытового и промышленного оборудования от перепадов напряжения, обрывов нулевого провода и других аварийных ситуаций в сети переменного тока. Устройство автоматически отключает нагрузку при выходе напряжения за пределы заданных порогов и возвращает питание после восстановления нормальных условий. Артикул d2-40 red — надёжный выбор для систем, где важна стабильность электроснабжения.

Назначение и область применения

Реле напряжения D2-40 красное используется для защиты чувствительного оборудования от повреждений, вызванных:

• понижением напряжения ниже 120 В;
• повышением выше 280 В;
• обрывом нулевого провода;
• неустойчивым качеством электроэнергии.

Подходит для установки в распределительных щитах жилых домов, офисов, производственных участках, на насосных станциях, холодильном оборудовании, кондиционерах и другом устройстве, требующем стабильного напряжения.

Технические характеристики

• Род тока: переменный (AC) — как для управления, так и для контролируемой сети.
• Номинальное напряжение питания (Us): 100–420 В AC — позволяет работать даже при существенных просадках в сети.
• Порог срабатывания: 120–280 В — границы, при выходе за которые происходит отключение.
• Диапазоны измерения:
  • 120–210 В — нижний диапазон (низкое напряжение);
  • 220–280 В — верхний диапазон (высокое напряжение).
• Контакты: один нормально разомкнутый (НО) контакт — управляет внешней нагрузкой через внешнее реле или контактор.
• Чувствительность: TrueRMS — обеспечивает точное измерение напряжения даже при искажённой форме сигнала.
• Задержка срабатывания: регулируется от 3 до 999 секунд — снижает количество ложных отключений при кратковременных скачках.
• Минимальное время срабатывания без задержки: 0,03 сек — быстрая реакция на опасные значения.
• Журнал срабатываний: хранит последние 100 событий — помогает анализировать качество энергоснабжения.
• Экран: отображает текущее напряжение, возможность поправки показаний и регулировки яркости.
• Габариты: 2 модуля (стандарт DIN-рейка).
• Питание постоянного тока: не поддерживается — работает только от переменного тока.

Совместимость и монтаж

Реле напряжения D2-40 красное устанавливается на DIN-рейку шириной 35 мм в электрощите. Подключение выполняется следующим образом:

• На входные клеммы подаётся контролируемое напряжение сети (L/N).
• Выходной НО-контакт подключается последовательно в цепь управления внешнего контактора или магнитного пускателя — само реле не коммутирует силовые токи!
• Необходимо соблюдать полярность L и N — неверное подключение может привести к некорректной работе.
• После монтажа рекомендуется проверить работу устройства при имитации отклонений напряжения.

Безопасность и стандарты

Корпус реле D2-40 красное выполнен из самозатухающего пластика, соответствующего требованиям UL94 V-0 — не поддерживает горение. Устройство имеет защиту от перегрева и не содержит открытых токоведущих элементов при штатной установке. Прямые сертификаты (CE, RoHS) в данных не указаны, однако продукция Welrok ориентирована на европейские стандарты безопасности.

Преимущества

• Высокая скорость реакции — менее 0,03 секунды — минимизирует риск повреждения оборудования.
• TrueRMS-измерение — точная работа даже при наличии гармоник в сети.
• Регулируемые задержки и гистерезис — снижают число ложных срабатываний при нестабильной сети.
• Журнал 100 событий — удобен для диагностики проблем с электроснабжением.
• Индикация и настройка яркости экрана — удобство в условиях слабого освещения.
• Широкий диапазон рабочего напряжения (100–420 В) — устойчивость к глубоким просадкам.

Ограничения применения

• Не предназначен для работы с постоянным током — DC-питание отсутствует.
• Не коммутирует силовой ток — обязательно требуется внешний контактор для нагрузки свыше нескольких ампер.
• Не защищает от КЗ или перегрузки по току — только по напряжению.
• Не рассчитан на использование вне помещений — отсутствует указание степени защиты IP.
• Не подходит для трёхфазных систем — только однофазное напряжение.

Примеры использования

• Защита холодильника в квартире с нестабильным напряжением — предотвращает отказ компрессора при просадке.
• Управление насосом в системе водоснабжения — отключает при обрыве нуля, чтобы избежать перегрева двигателя.
• Станок с ЧПУ на производстве — сохраняет программу и детали при внезапном скачке напряжения.
• Аварийный свет и системы связи — обеспечивает бесперебойную работу при временных перебоях.

Практические советы

• Выбирайте реле D2-40 красное, если ваша сеть часто испытывает провалы до 120 В или скачки выше 250 В.
• Для частых кратковременных скачков увеличьте задержку включения до 30–60 сек — это снизит количество циклов включения/отключения.
• Проверьте правильность подключения нулевого провода перед установкой — ошибка здесь делает реле бесполезным.
• Используйте журнал срабатываний для выявления периодических проблем — например, если отключения происходят каждый день в 18:00, возможно, есть перегрузка на линии.
• Не устанавливайте рядом с источниками тепла — хотя есть защита от перегрева, долговечность лучше сохраняется при температуре до +40 °C.
• При первом запуске настройте поправку напряжения — если на экране показывается 225 В, а реальное напряжение 230 В, скорректируйте значение на +5 В.
