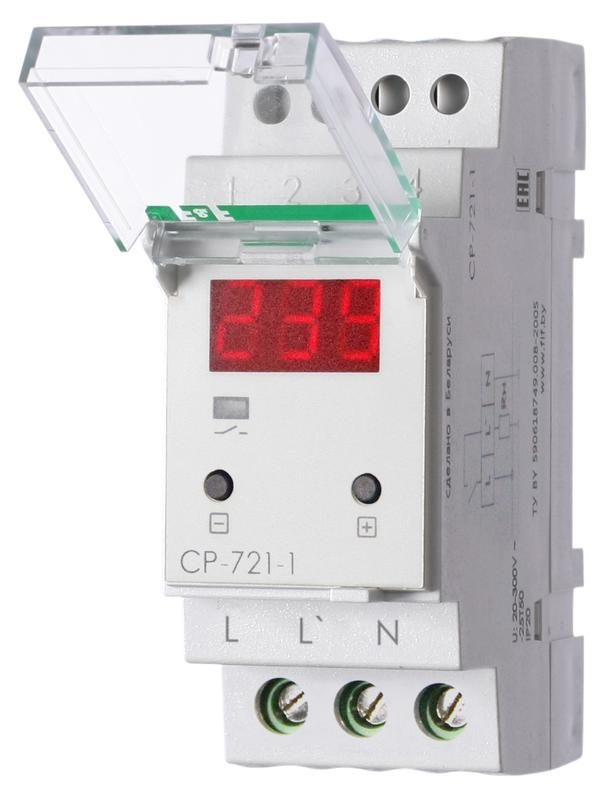

Реле напряжения CP-721-1 (CP-721-63A) (однофазное; цифровая индикация; напряжение питания 50-450В контакт 1NO 63А встроен. таймер регистрация аварий в памяти индикация текущего напряжения) (аналог УЗМ) F&F EA04.009.013 Евроавтоматика

Реле контроля напряжения однофазное цифровая индикация напряжения питания 50-450В контакт 1NO 63А встроенный таймер регистрация аварий в памяти индикация текущего напряжения от компании Евроавтоматика обеспечивает защиту оборудования от перепадов напряжения в однофазной сети с возможностью автоматического восстановления работы. Артикул ea04.009.013 - решение для промышленных и бытовых систем, где важна точная регулировка и учет аварийных событий.

Назначение и область применения

Реле контроля напряжения однофазное цифровая индикация напряжения питания 50-450В контакт 1NO 63А встроенный таймер регистрация аварий в памяти индикация текущего напряжения предназначено для защиты электроприборов и электрооборудования от опасных отклонений напряжения: повышения, понижения и обрыва нуля. Устройство отключает нагрузку при выходе напряжения за заданные границы и возобновляет питание автоматически после нормализации параметров сети. Подходит для установки в распределительных щитах жилых домов, производственных цехов, насосных станций, конвейеров, HVAC-систем и других объектов с чувствительной аппаратурой.

Технические характеристики

• Тип: реле напряжения, однофазное
• Диапазон измеряемого напряжения: 50–450 В AC
• Порог срабатывания: нижний - 140–300 В, верхний - 140–300 В (регулируемые)
• Напряжение питания: 230 В AC (работает от 100 до 450 В)
• Номинальный ток контакта: 63 А
• Контакт: 1 нормально открытый (1NO)
• Индикация: светодиодная, отображает текущее напряжение и состояние (норма/авария)
• Встроенная функция: таймер автоматического включения (АПВ), регистрация типов аварий в памяти
• Способ монтажа: на DIN-рейку шириной 35 мм
• Габариты: 2 модуля DIN
• Степень защиты: IP20 (защита от прикосновения, но не от воды и пыли)
• Рабочая температура: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля напряжения однофазное цифровая индикация напряжения питания 50-450В контакт 1NO 63А встроенный таймер регистрация аварий в памяти индикация текущего напряжения монтируется на стандартную DIN-рейку. Для подключения используются клеммы на передней панели: вход L/N - от сети, выход L/N - к нагрузке. Контакт 1NO коммутирует фазу нагрузки. Напряжение питания берётся прямо с контролируемой сети - внешний источник не требуется. Монтаж допускается в закрытых щитах с хорошей вентиляцией. Не рекомендуется устанавливать рядом с мощными источниками помех (частотники, сварочные аппараты).

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 исключает доступ к токоведущим частям при обычной эксплуатации, но не обеспечивает защиту от влаги - применение вне герметичных корпусов возможно только в сухих помещениях. Работа при температурах ниже –25 C и выше +50 C не гарантируется. Автоматическое отключение предотвращает перегрев и повреждение подключённого оборудования.

Преимущества

• Широкий диапазон рабочего напряжения (до 450 В) позволяет использовать устройство даже при нестабильной сети
• Регулируемые пороги срабатывания - можно адаптировать под конкретные требования оборудования
• Автоматический повторный запуск (АПВ) снижает необходимость ручного вмешательства
• Регистрация аварий в памяти - позволяет выявить причину отключения (понижение, повышение, обрыв нуля)
• Цифровая индикация текущего напряжения - оперативный контроль состояния сети без дополнительных приборов
• Высокая коммутационная способность (63 А) - подходит для защиты мощных нагрузок

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытыми средах - IP20 не обеспечивает защиту от брызг и осадков
• Не работает при постоянном токе - только переменный ток (AC)
• Запрещено использование при температурах ниже –25 C и выше +50 C - возможны сбои в работе
• Не имеет гальванической развязки между силовой и управляющей частью - при пробое высокого напряжения есть риск повреждения управления
• Не поддерживает удалённый мониторинг или интерфейсы связи (RS485, Modbus и т.п.)

Примеры использования

• Защита холодильного оборудования в торговых залах - предотвращает отказ компрессора при просадках напряжения
• Контроль питания насосов в системах водоснабжения - отключает при обрыве нуля, чтобы избежать перегрузки двигателя
• Обеспечение стабильности работы CNC-станков - исключает сбои при скачках напряжения в цехах
• Щиты управления в многоквартирных домах - регистрирует причины отключений света для ЖЭКов и энергосбыта

Практические советы

• Настройте пороги срабатывания с учётом минимального и максимального напряжения, которое допускает ваше оборудование - обычно 180–240 В для бытовой техники
• Проверьте посадочный диаметр клемм - они рассчитаны на провода до 16 мм2; используйте наконечники при необходимости
• После первого включения устройство может работать с задержкой АПВ - это нормально, особенно если было длительное отсутствие напряжения
• Частые отключения указывают на проблемы в сети - проверьте качество соединений, состояние нулевого провода и наличие перекосов фаз
• Для обслуживания: сброс истории аварий выполняется через меню на лицевой панели - см. руководство пользователя
• Не устанавливайте реле рядом с частотниками, инвертерами или сварочными аппаратами - ЭМИ может вызывать ложные срабатывания
