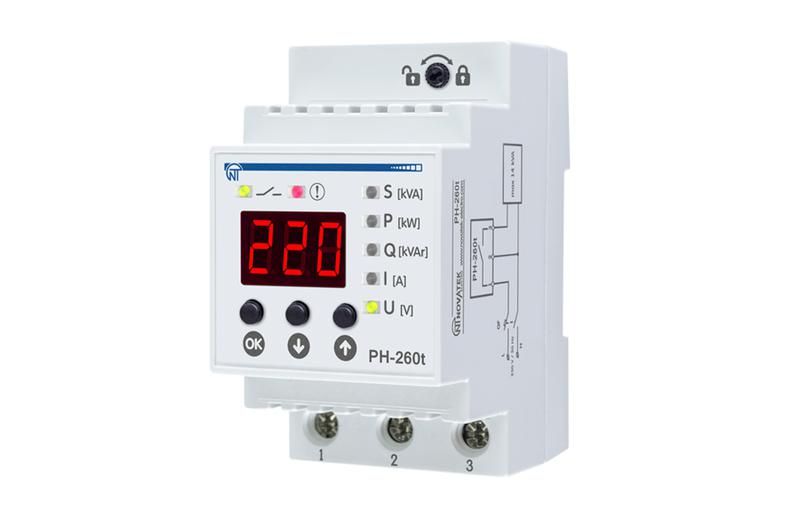

Реле напряжения РН-260Т 63А с термозащитой, ограничение тока,мощности ( 3 DIN) - 3425600260т НовАтек-Электро

Реле напряжения РН-260Т 63А с термозащитой, ограничением тока и мощности (3 DIN) от Новатек-Электро защищает оборудование от скачков и проседаний напряжения, автоматически отключая нагрузку при опасных значениях. Артикул 3425600260т подходит для установки на DIN-рейку в щитах жилых домов, офисов и производственных объектах.

Назначение и область применения

Реле напряжения РН-260Т 63А предотвращает повреждение чувствительной техники из-за нестабильного напряжения в сети. Особенно актуально при обрыве нулевого провода, когда на одной фазе напряжение может вырасти до 380 В. Устройство контролирует уровень напряжения и отключает питание, если он выходит за установленные границы. Подходит для защиты холодильников, кондиционеров, стиральных машин, телевизоров, компьютеров и другого оборудования, работающего от однофазной сети 220 В.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Коммутируемый ток: 63 А - максимальная нагрузка, которую можно подключить через устройство
• Диапазон контроля напряжения: 220–280 В - при выходе за эти пределы реле отключает нагрузку
• Задержка срабатывания: до 0,2 секунды - позволяет избежать ложных срабатываний при кратковременных помехах
• Количество фаз: одна (1Ф)
• Способ монтажа: на DIN-рейку, занимает 3 модуля
• Степень защиты: IP40/IP20 - защита от прикосновений и твердых предметов, но не от воды
• Температурный режим работы: от -35C до +55C - подходит для неотапливаемых помещений
• Климатическое исполнение: УХЛ3.1 - устойчиво к влажности и перепадам температур в условиях средней полосы России
• Индикация: светодиоды показывают состояние (норма/отключение)
• Номинальная мощность: 0,05 кВА - собственное энергопотребление устройства
• Подключение: винтовые зажимы - надежное соединение с медными проводами
• Количество контактов: один переключающий (1NO) - замыкает цепь при нормальном напряжении

Совместимость и монтаж

Реле напряжения РН-260Т 63А устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется место в распределительном щите, соответствующее 3 модулям. Подключаются входные и выходные провода через винтовые клеммы - рекомендуется использовать провода сечением до 16 мм2. Обязательно проверьте соответствие номинала автомата перед реле - он не должен превышать 63 А. Реле не требует внешнего питания - работает от сети нагрузки.

Безопасность и стандарты

Реле напряжения РН-260Т соответствует требованиям безопасности для устройств класса IP40/IP20. Климатическое исполнение УХЛ3.1 гарантирует работу в помещениях с повышенной влажностью и перепадами температур. Применяется в соответствии с ГОСТ Р 50030.2 и МЭК 60947-2. Не предназначен для установки вне закрытых щитов или во влажных средах (банях, улицах).

Преимущества

• Термозащита - предотвращает перегрев при длительной работе на предельной нагрузке
• Ограничение тока и мощности - снижает риск возгорания при аварийных режимах
• Чёткая индикация - сразу видно, включен ли прибор или произошло отключение
• Высокая коммутационная способность - выдерживает ток до 63 А без потери надёжности
• Широкий диапазон регулировки - пороги срабатывания настроены на типичные для РФ условия

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 220 В
• Не защищает от импульсных перенапряжений (молнии, скачки от включения крупных двигателей) - нужна дополнительная защита ( surge protector )
• Не подходит для установки на улице или в сырых местах - степень защиты IP40 не обеспечивает гидрозащиту
• Не имеет функции восстановления после аварии - после отключения необходимо вручную включить нагрузку
• Не используется для управления двигателями выше 15 кВт - возможны броски тока при запуске

Примеры использования

• Защита холодильника в частном доме с нестабильным напряжением
• Автоматическое отключение кондиционера при просадке напряжения ночью
• Обеспечение безопасной работы видеонаблюдения в офисе при частых перепадах сети
• Щитовая защита в многоквартирном доме с проблемами в нулевой шине
• Контроль качества питания для медицинского оборудования в малых клиниках

Практические советы

• Выбирайте РН-260Т 63А только если ваша нагрузка действительно достигает 4–6 кВт; для меньших потребителей достаточно модели на 40 А
• Проверяйте посадочные размеры - 3 модуля должны точно войти в ваш щит
• При подключении используйте качественные провода и плотно затягивайте винты - слабый контакт вызывает нагрев
• Не устанавливайте рядом с источниками тепла (например, рядом с автоматическими выключателями большого номинала)
• После установки протестируйте работу: временно завышайте напряжение (через ЛАТР) - реле должно отключиться при достижении 280 В
• Регулярно осматривайте клеммы - особенно в старых щитах с окисленными контактами
