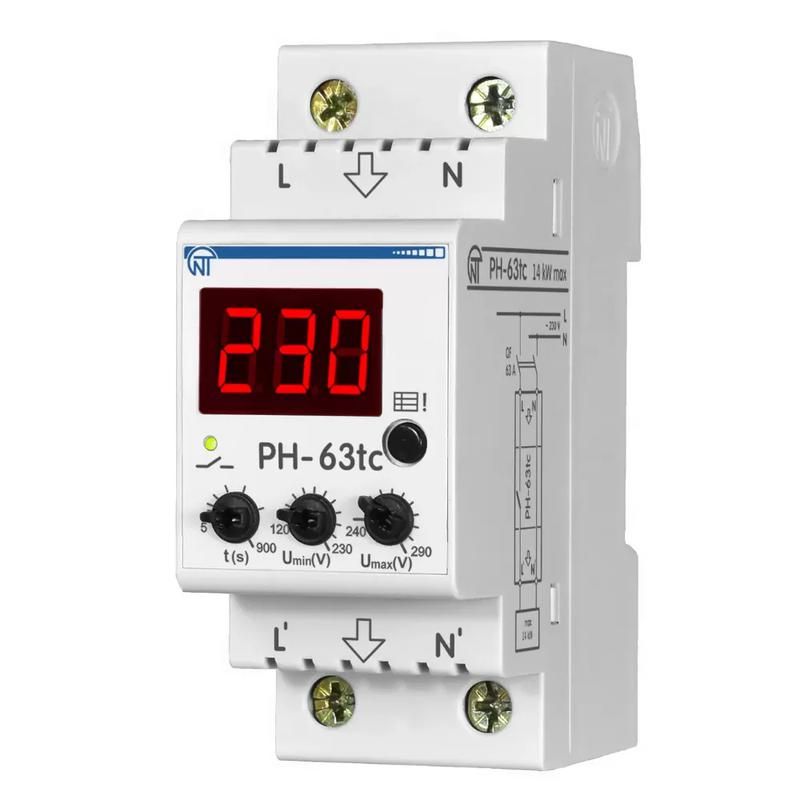

Реле напряжения РН-63tc - 63А – 220В DIN рейка для защиты техники во всей квартире 2 журнал аварий термозащита НовАтек-Электро 3425600063tc 3425600063tс

Реле напряжения РН-63tc - устройство для защиты оборудования от скачков и просадок напряжения в сети 220 В. Бренд НовАтек-Электро предлагает эту модель с термозащитой и аварийным журналом, рассчитанную на ток до 63 А и монтаж на DIN-рейку. Подходит для домашней и промышленной автоматики.

Назначение и область применения

Реле напряжения РН-63tc защищает оборудование от опасных отклонений сетевого напряжения: слишком высоких значений, глубоких просадок и обрыва нулевого провода. Устройство отключает нагрузку при угрозе повреждения и восстанавливает питание после нормализации параметров сети. Применяется там, где важна надёжная работа техники: холодильники, кондиционеры, стиральные машины, медицинское и офисное оборудование, насосы, компрессоры, системы вентиляции.

Технические характеристики

• Тип: реле напряжения
• Род тока: переменный (AC)
• Напряжение питания: 220 В (питание берётся от той же цепи, что и нагрузка)
• Номинальный ток: 63 А
• Диапазон измерения напряжения: 90–450 В
• Порог срабатывания: 120–290 В (устройство отключается при выходе за эти пределы)
• Контролирует: понижение и повышение напряжения
• Задержка срабатывания: 0,02–12 секунд (можно настроить под тип нагрузки)
• Количество контактов: 2 (один входной, один выходной - коммутирующий)
• Переключающие контакты: отсутствуют - реле работает как одноступенчатый выключатель
• Индикация: отображает текущее напряжение на входе и наличие напряжения на выходе
• Защита от перегрева: отключение при температуре выше 85 C внутри корпуса
• Аварийный журнал: запоминает последние 5 событий отключения с указанием причины и времени
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Реле напряжения РН-63tc совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для установки требуется свободное место в распределительном щите. Подключение выполняется через клеммы: входные - к фазе и нулю сети, выходные - к нагрузке. Критично плотно затянуть винты клеммника - слабый контакт вызывает нагрев и сработает термозащита. Устройство не требует внешнего источника питания - получает энергию прямо от защищаемой цепи.

Безопасность и стандарты

Реле напряжения РН-63tc обеспечивает защиту от перегрузки по току и перегрева. Температурная защита активируется при достижении 85 C внутренней температуры - это предотвращает возгорание при плохом контакте или длительной работе на грани допустимого тока. Журнал аварий позволяет диагностировать причину отключения без стороннего оборудования. Соответствует требованиям безопасности для устройств класса II (двойная изоляция).

Преимущества

• Автономная работа - не нуждается во внешнем питании
• Журнал аварий - помогает анализировать причины отключений без дополнительных приборов
• Термозащита - снижает риск возгорания при плохом контакте или перегрузке
• Широкий диапазон контроля (90–450 В) - работает даже при серьёзных перепадах в сети
• Настройка задержки - можно адаптировать под чувствительные устройства (например, компрессоры)
• Чёткая индикация - видно, есть ли напряжение на входе и выходе

Ограничения применения

• Не предназначен для работы при постоянном напряжении (DC) - только переменный ток (AC)
• Не управляет несколькими нагрузками одновременно - только одна группа потребителей
• Не имеет функции автоматического возврата при повторных сбоях - после отключения требуется ручное включение или проверка сети
• Не рекомендуется использовать в условиях повышенной влажности без дополнительной защиты корпуса
• Максимальный ток 63 А - нельзя применять для мощных систем свыше этого значения

Примеры использования

• Щитовая в квартире - защита холодильника, стиральной машины и микроволновой печи от просадок напряжения
• Производственный участок - защита ЧПУ-станков и насосов от обрыва нуля
• Торговый центр - обеспечение бесперебойной работы видеонаблюдения и POS-терминалов
• Сельский дом - защита газового котла и насоса от частых перепадов в старой ЛЭП

Практические советы

• Выбирайте РН-63tc, если ваша сеть часто даёт скачки напряжения или есть проблемы с нулевым проводом
• Проверьте посадочный диаметр кабеля - он должен соответствовать зажимам клеммника (обычно до 25 мм2)
• Не устанавливайте рядом с источниками тепла - это может спровоцировать ложное срабатывание термозащиты
• После каждого отключения проверяйте причину в журнале - это экономит время при диагностике
• Если нагрузка содержит двигатели (компрессоры, насосы), установите максимальную задержку (до 12 с) - чтобы избежать ложных отключений при пусковых токах
• Обязательно используйте автоматический выключатель перед РН-63tc - реле не является заменой защитному аппарату
