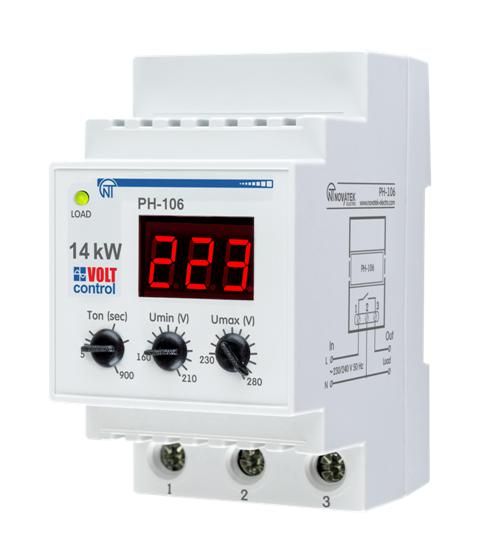

Реле напряжения РН-106 однофазное 63А 200В DIN - 3425600115 НовАтек-Электро

Реле напряжения РН-106 1ф 63А DIN от НовАтек-Электро защищает оборудование от перепадов напряжения и обрыва нейтрали, обеспечивая надёжную работу бытовой техники на основе контроля уровня сетевого напряжения.

Назначение и область применения

Реле напряжения РН-106 1ф 63А DIN используется для автоматического отключения нагрузки при выходе напряжения за установленный диапазон - выше или ниже нормы. Подходит для защиты устройств мощностью до 14 кВт: холодильников, кондиционеров, стиральных машин, телевизоров, аудио- и видеотехники. Особенно актуально в условиях нестабильной сети или частых аварийных отключений нейтрали.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Коммутируемый ток: 63 А - позволяет управлять нагрузками до 14 кВт
• Диапазон контроля напряжения: 230–280 В - срабатывает при превышении или снижении этих значений
• Задержка срабатывания: 5–900 секунд - можно настроить под тип оборудования
• Максимальное время задержки срабатывания: 0,2 секунды - минимальная реакция на внезапные скачки
• Количество контактов: один - однополюсное коммутационное решение
• Мощность собственного потребления: 0,05 кВА - крайне мало, не нагружает сеть
• Индикация: есть - светодиод показывает состояние (норма/отключение)
• Способ монтажа: на DIN-рейку шириной 3 модуля
• Подключение: винтовые зажимы - надёжное соединение проводов
• Степень защиты: IP40/IP20 - защита от доступа пальцев и крупных частиц, но не от воды
• Рабочий температурный диапазон: от -35C до +55C - подходит для установки в неотапливаемых помещениях
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с повышенной влажностью

Совместимость и монтаж

Реле напряжения РН-106 1ф 63А DIN устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые клеммы - достаточно зачистить провода на 8–10 мм и затянуть их усилием, соответствующим рекомендациям производителя. Обязательно проверьте соответствие сечения провода: для 63 А требуется медный провод минимум 10 мм2. Монтаж выполняется после отключения питания. Устройство совместимо с любыми однофазными цепями, где требуется защита от перенапряжения и заниженного напряжения.

Безопасность и стандарты

Реле напряжения РН-106 1ф 63А DIN соответствует требованиям безопасности для бытовых и аналогичных применений. Класс защиты IP40 предотвращает случайный контакт с токоведущими частями, но не предназначен для работы во влажных средах или на улице. Применение вне указанного диапазона температур или при наличии конденсата может привести к отказу устройства.

Преимущества

• Высокая точность контроля напряжения - реагирует на отклонения всего на несколько вольт
• Настраиваемая задержка срабатывания - исключает ложные отключения при кратковременных просадках
• Низкое энергопотребление - не влияет на баланс нагрузки в сети
• Яркая индикация - сразу видно, работает ли устройство или произошло отключение
• Простой монтаж на DIN-рейку - легко заменить или добавить в распределительный щит

Ограничения применения

• Не применяется в трёхфазных системах - только для однофазных цепей
• Не защищает от импульсных перенапряжений (молнии, скачки от включения двигателей) - требует дополнительной защиты (например, УЗИП)
• Не герметично - нельзя использовать в сырых помещениях, на улице или в местах с постоянным попаданием влаги
• Не регулирует напряжение - лишь отключает питание при выходе за границы
• Не подходит для нагрузок выше 63 А - при больших токах нужна внешняя контакторная группа

Примеры использования

• Защита холодильника в квартире с нестабильным напряжением - предотвращает повреждение компрессора при просадке до 180 В
• Установка в щите дачного дома - отключает кондиционер при перегрузке сети вечером
• Обеспечение безопасной работы телевизора и домашнего кинотеатра в регионах с частыми авариями нейтрали
• Контроль напряжения перед входом в стиральную машину через групповой щит

Практические советы

• Выбирайте место установки внутри закрытого щита - даже при IP40 риск попадания пыли и влаги высок
• Проверяйте посадочный диаметр DIN-рейки - устройство имеет 3 модуля, займёт около 54 мм ширины
• При настройке задержки учтите характер нагрузки: для холодильников - 30–60 секунд, для электроники - 5–15 секунд
• Не используйте реле вместо автомата - оно не защищает от короткого замыкания или перегрузки по току
• При первом запуске проверьте индикацию: светящийся светодиод = напряжение в норме; гаснет - произошло отключение
• Реле РН-106 1ф 63А DIN от НовАтек-Электро - надёжное решение для базовой защиты, но не замена качественной проводки и стабилизаторов
