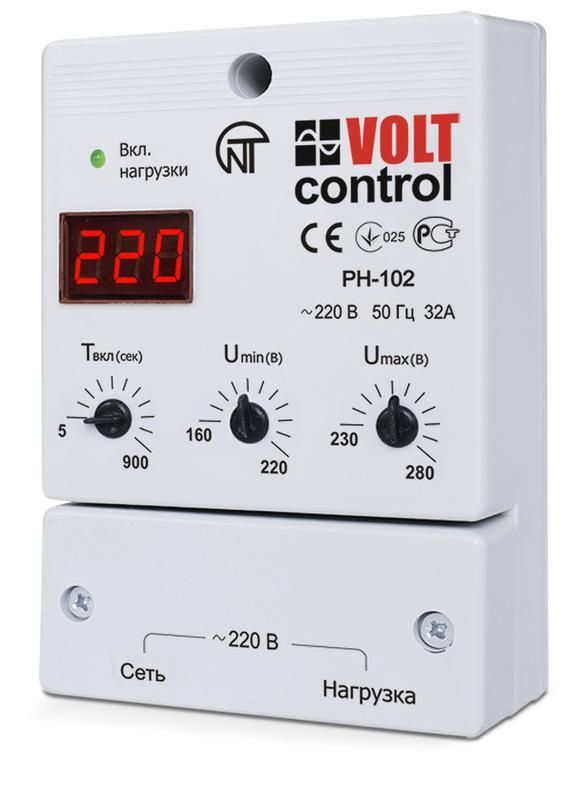

Реле напряжения РН-102 32А, настенное исполнение - 3425600102-0 НовАтек-Электро

Реле напряжения РН-102 32А, настенное исполнение, однофазное - устройство для защиты бытовых и промышленных нагрузок от перепадов напряжения. Бренд Новатек-Электро обеспечивает надёжную работу в условиях переменного тока 220 В, а артикул 3425600102-0 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Реле напряжения РН-102 32А защищает оборудование от повреждений из-за повышенного или заниженного напряжения в сети. Устройство автоматически отключает нагрузку, когда напряжение выходит за пределы допустимого диапазона 230–280 В, и возвращает питание после восстановления нормальных значений. Подходит для защиты холодильников, кондиционеров, насосов, осветительных систем и другого чувствительного оборудования в жилых домах, офисах и на производстве.

Технические характеристики

• Номинальное напряжение питания: 220 В переменного тока (AC)
• Коммутируемый ток: 32 А - способно управлять нагрузкой до 7 кВт
• Диапазон контроля напряжения: 230–280 В (защита от завышения и занижения)
• Задержка срабатывания: 1–12 секунд - предотвращает ложные срабатывания при кратковременных скачках
• Время восстановления: 5–900 секунд - можно настроить время повторного включения после нормализации напряжения
• Количество контактов: один - одноконтактный коммутатор (NO - нормально разомкнутый)
• Индикация состояния: светодиоды показывают наличие напряжения и режим работы
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Рабочий температурный диапазон: от -30C до +45C
• Номинальная мощность устройства: 0,05 кВА - минимальное энергопотребление самого реле
• Климатическое исполнение: УХЛ3.1 - предназначено для эксплуатации в помещениях с умеренным и холодным климатом

Совместимость и монтаж

Реле напряжения РН-102 32А рассчитано на установку на монтажной плате, что требует крепления внутри распределительного щита или корпуса. Хотя в названии указано «настенное исполнение», фактический способ монтажа - на DIN-рейку или через крепёжные отверстия на плате, а не на стену напрямую. Для подключения используются клеммы для входа/выхода фазы и нуля. Обязательно соблюдайте полярность: L и N должны быть правильно подсоединены. Диаметр провода - до 4 мм2 (медный). Не используйте реле вне щита - IP40 не защищает от влаги и пыли в открытой среде.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и имеет сертификат соответствия для использования в РФ. Климатическое исполнение УХЛ3.1 гарантирует работоспособность в условиях, характерных для большинства регионов России. Применение в помещениях с контролируемой влажностью и отсутствием агрессивных газов обязательно.

Преимущества

• Высокая точность срабатывания - реагирует на отклонения напряжения с шагом 1 В
• Настройка времени задержки - исключает ложные отключения при кратковременных помехах
• Автоматическое возобновление работы - не требуется ручное включение после нормализации напряжения
• Яркая индикация - легко определить текущий режим (работа / отключение)
• Низкое энергопотребление - не нагружает сеть даже при длительном использовании

Ограничения применения

• Не предназначен для трёхфазных сетей - работает только с одной фазой
• IP40 не обеспечивает защиту от брызг, пыли и влаги - нельзя использовать в сырых, уличных или неотапливаемых местах без корпуса
• Не подходит для частотных преобразователей, ИБП и других источников с искажённой формой сигнала - возможны некорректные срабатывания
• Максимальный ток 32 А - не применяйте для нагрузок выше 7 кВт (например, большие печи, электрокотлы)
• Температура ниже -30C может вызвать отказ - не используется в неотапливаемых шкафах зимой в северных регионах без подогрева

Примеры использования

• Защита холодильника в квартире - отключает при проседании напряжения во время пиковой нагрузки
• Контроль напряжения в циркуляционном насосе системы отопления
• Обеспечение стабильной работы видеонаблюдения и серверов малого бизнеса
• Подключение к группе розеток в мастерской для защиты электроинструментов

Практические советы

• Выбирайте РН-102 32А, если ваша нагрузка не превышает 7 кВт - для более мощных устройств нужен контактор
• Устанавливайте реле перед основной нагрузкой, чтобы оно контролировало именно то, что нужно защитить
• Проверьте реальное напряжение в сети перед настройкой порогов - возможно, стоит изменить диапазон 230–280 В на более широкий, если в вашем районе часто бывает 200–240 В
• При монтаже в щите оставьте свободное место вокруг реле - для лучшего теплоотвода
• Не путайте с реле тока - РН-102 реагирует только на напряжение, а не на потребляемый ток
• Артикул 3425600102-0 совпадает с официальными каталогами Новатек-Электро - проверяйте его при заказе
