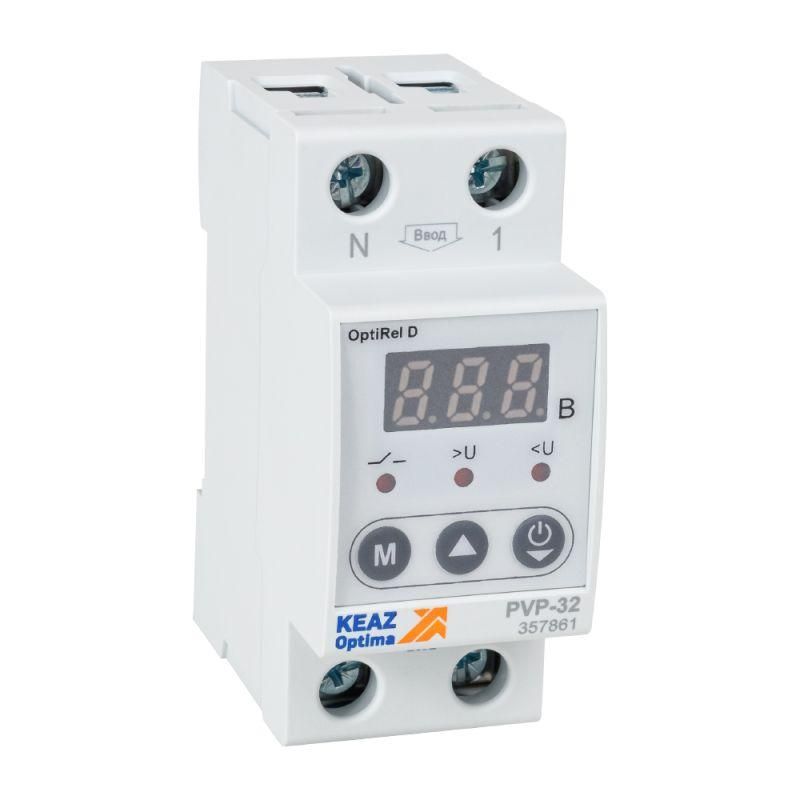

Реле напряжения OptiRel D PVP-32 с ЖК-дисплеем 32 А | 357861 КЭАЗ

Реле напряжения с ЖК-дисплеем 32 А от КэАЗ (арт. 357861) обеспечивает автоматическое отключение нагрузки при аварийных отклонениях напряжения в однофазной сети - защищает оборудование от перегрузок, просадок и перенапряжений. Устройство из серии OptiRel D подходит для бытовых и промышленных систем, где важна точная настройка порогов срабатывания.

Назначение и область применения

Реле напряжения с ЖК-дисплеем 32 А контролирует уровень напряжения в однофазных сетях переменного тока. При выходе значения за заданные пределы - ниже нижнего или выше верхнего порога - реле отключает питание подключённой нагрузки. Это предотвращает повреждение чувствительной техники: холодильников, насосов, кондиционеров, сварочных аппаратов и другого оборудования, работающего от 220 В.

Технические характеристики

• Номинальный ток: 32 А - способно коммутировать мощную нагрузку без внешних контакторов
• Напряжение питания: 220 В +-15% (переменный ток, частота 50 Гц)
• Диапазон регулировки порогов: от 140 В до 290 В - можно установить любые границы срабатывания
• Выдержка времени: регулируемая от 0,1 до 20 секунд - позволяет исключить ложные срабатывания при кратковременных скачках
• Индикация: ЖК-дисплей показывает текущее напряжение, установленные пороги и состояние реле (вкл/выкл)
• Класс защиты: IP20 - для внутренней установки в щитах
• Монтаж: DIN-рейка 35 мм
• Габариты: соответствуют стандартным модульным устройствам

Совместимость и монтаж

Реле напряжения с ЖК-дисплеем 32 А устанавливается на DIN-рейку в распределительном щите. Подключение входа и выхода осуществляется через винтовые зажимы - провода сечением до 2,5 мм2. Нагрузка подключается после реле, поэтому важно соблюдать полярность фазы и нуля. Для работы требуется только одна фаза и ноль - трёхфазные системы требуют установки одного реле на каждую фазу.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-6-1. Обеспечивает защиту от перенапряжений и глубоких просадок, что снижает риск возгорания и выхода из строя подключённой техники. Отсутствие механических элементов в управлении увеличивает надёжность и срок службы.

Преимущества

• ЖК-дисплей даёт реальное время отображения напряжения - нет необходимости во внешнем вольтметре
• Настройка порогов и выдержки времени выполняется кнопками на лицевой панели - удобно при обслуживании
• Автоматический режим восстановления: после нормализации напряжения реле включает нагрузку самостоятельно
• Компактный корпус занимает всего один модуль на DIN-рейке
• Произведено КэАЗ - проверенная российская продукция с высокой отказоустойчивостью

Ограничения применения

• Не предназначен для трёхфазных сетей - для каждой фазы нужен отдельный экземпляр
• Не работает при отсутствии нулевого провода - требует TN-S или TN-C-S системы
• Запрещена установка в условиях повышенной влажности, пыли или температур ниже -10C и выше +50C
• Не заменяет УЗО или дифференциальный автомат - не защищает от токов утечки и короткого замыкания

Примеры использования

• Защита домашнего кондиционера от перепадов напряжения в сельской местности
• Контроль напряжения на насосной станции в коттедже
• Обеспечение стабильного питания для медицинского оборудования в маленьких клиниках
• Стандартная защита для станков и компрессоров на небольших производствах

Практические советы

• Перед первым запуском обязательно проверьте текущее напряжение в сети - установите пороги с запасом (например, нижний - 180 В, верхний - 250 В)
• Если нагрузка имеет большой пусковой ток (более 32 А), используйте реле совместно с магнитным пускателем
• Не закрывайте дисплей крышкой щита - он должен быть виден для диагностики
• Проверяйте работу устройства раз в 6 месяцев - особенно перед сезонными колебаниями напряжения
• Артикул 357861 - единственный номер для заказа запасных частей и гарантийного ремонта
