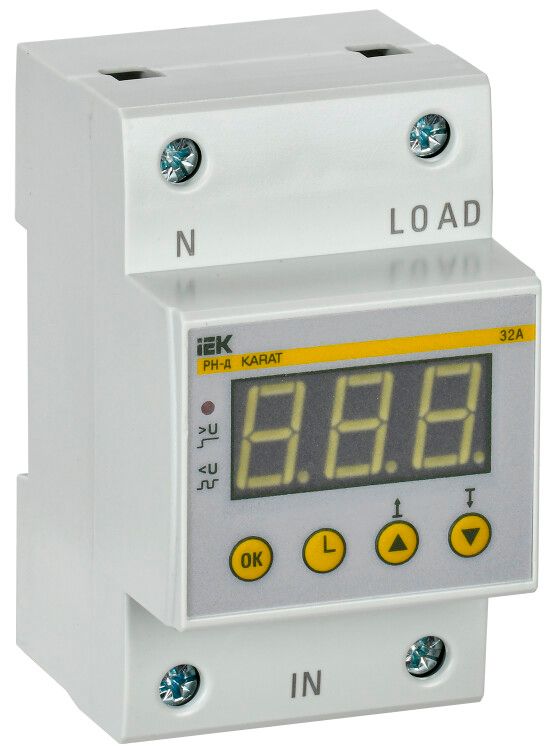

Реле напряжения РН-д однофазное 54мм 32А | IVR31-1-32 IEK

Реле напряжения однофазное РН-д 54мм 32А от IEK предназначено для защиты бытовых и малогабаритных промышленных устройств от опасных колебаний сетевого напряжения. Устройство устанавливается на DIN-рейку, контролирует верхние и нижние пороги напряжения, имеет цифровую индикацию и работает в широком температурном диапазоне.

Назначение и область применения

Реле напряжения однофазное РН-д 54мм 32А автоматически отключает питание при выходе напряжения за заданные пределы - ниже 120 В или выше 300 В. Это предотвращает повреждение чувствительной техники: холодильников, стиральных машин, компьютеров, насосов, систем освещения и другого оборудования, которое не рассчитано на перепады сети.

Устройство применяется в жилых квартирах, частных домах, небольших офисах, мастерских и других объектах с однофазной сетью 220 В. Особенно актуально там, где часто бывают просадки или всплески напряжения - например, в сельской местности или старых зданиях с изношенной проводкой.

Технические характеристики

• Номинальное напряжение питания: 220 В переменного тока (AC)
• Номинальный ток: 32 А - способно коммутировать нагрузки мощностью до 7 кВт
• Частота: 50/60 Гц - совместимо с любой сетью в России и странах СНГ
• Диапазон контроля: 120–210 В (низкий порог) и 220–300 В (высокий порог)
• Контролируемые параметры: понижение и повышение напряжения, функция гистерезиса для предотвращения постоянного включения/выключения
• Задержка включения: 5–600 секунд - можно настроить, чтобы избежать ложных срабатываний при кратковременных скачках
• Индикация: цветной ЖК-дисплей показывает текущее напряжение и режим работы
• Способ монтажа: установка на DIN-рейку 35 мм
• Подключение: винтовые клеммы - надёжное и проверенное решение
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не предназначен для открытой установки вне щита
• Температура эксплуатации: от -20C до +55C - подходит для неотапливаемых помещений
• Срок службы: 10 лет
• Механическая износостойкость: 100 000 циклов включения/отключения
• Количество контактов: один нормально замкнутый (НО) контакт, переключающие контакты отсутствуют
• Корпус: белый пластик

Совместимость и монтаж

Реле напряжения однофазное РН-д 54мм 32А совместимо со всеми типами стандартных DIN-реек. Монтаж выполняется в распределительном щите после вводного автомата. Подключение осуществляется через винтовые клеммы: фаза и ноль входят на входные клеммы, нагрузка подключается к выходным. Контакт NO разрывает цепь при аварии - поэтому важно, чтобы он был последовательно включен в фазную линию.

Не требует внешнего питания - получает энергию прямо от сети. Для настройки порогов используется кнопочное меню на лицевой панели - инструкция в комплекте.

Безопасность и стандарты

Реле соответствует требованиям безопасности для внутренней установки в электрощитах. IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не защищает от влаги - не устанавливайте в сырых помещениях без дополнительной герметизации щита. Применяется в соответствии с ПУЭ и ГОСТ Р 50030.2.

Преимущества

• Цифровой дисплей позволяет точно видеть реальное напряжение в сети - удобно для диагностики проблем
• Настройка гистерезиса снижает количество ложных срабатываний при нестабильной сети
• Длинная задержка включения (до 10 минут) исключает повторное включение при кратковременных перебоях
• Высокая механическая долговечность - 100 тысяч циклов гарантируют работу более 10 лет даже при частых отключениях
• Простая настройка без инструментов - все параметры изменяются кнопками на передней панели

Ограничения применения

• Не подходит для трёхфазных сетей - только для однофазных 220 В
• IP20 не позволяет использовать в условиях повышенной влажности, пыли или на улице
• Не является УЗО - не защищает от утечек тока и пробоев на корпус
• Не рекомендуется для управления двигателями с высокими пусковыми токами - возможны ложные срабатывания при запуске
• Максимальный ток 32 А - не подходит для крупных нагревательных приборов свыше 7 кВт

Примеры использования

• Защита холодильника в частном доме с нестабильной сетью - отключает питание при просадке до 110 В
• Обеспечение стабильной работы сервера в небольшом офисе - предотвращает выключение при скачке до 280 В
• Контроль напряжения на насосе системы водоснабжения - спасает двигатель от перегрева при длительной работе на низком напряжении
• Автоматическое отключение кондиционера при перегрузке сети вечером - когда напряжение падает ниже 190 В

Практические советы

• Выбирайте место установки внутри закрытого щита - даже при IP20 лучше избегать попадания пыли и влаги
• Проверьте посадочный диаметр DIN-рейки: РН-д 54мм требует стандартной рейки 35 мм
• При первом запуске настройте пороги: если ваша сеть обычно падает до 180 В - установите нижний порог на 170 В с гистерезисом 10–15 В
• Не используйте реле вместо автоматического выключателя - оно не защищает от короткого замыкания
• При частых отключениях проверьте состояние вводного кабеля и контактов в щите - причина может быть не в реле, а в плохих соединениях
• Артикул ivr31-1-32 - единственный в линейке РН-д с таким током; аналоги от других брендов могут иметь другие размеры и интерфейсы
