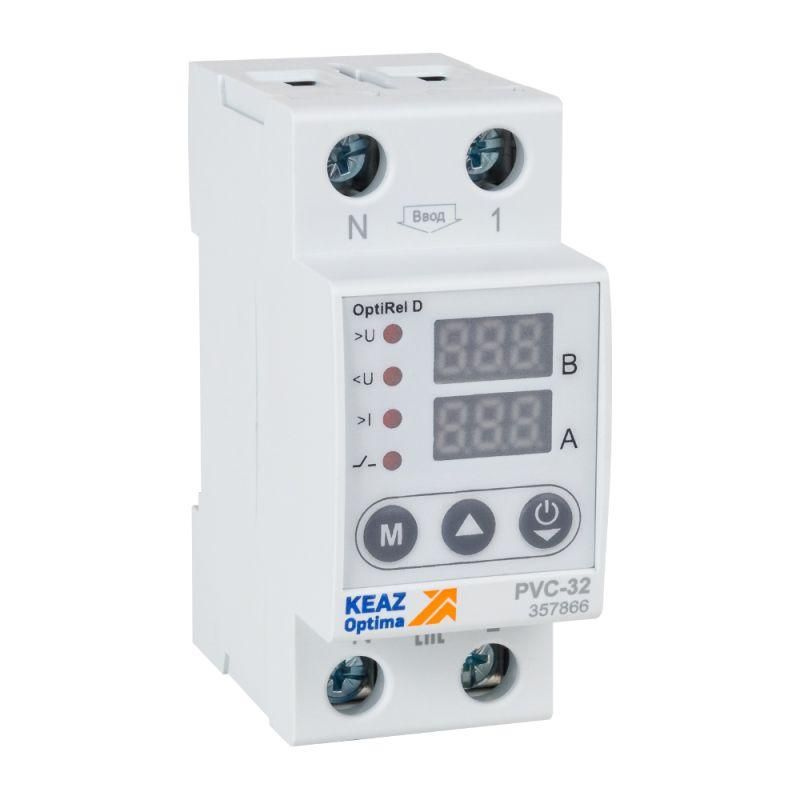

Реле напряжения OptiRel D PVС-32 с ЖК-дисплеем и контролем тока 32 А | 357866 КЭАЗ

Реле напряжения ПВС-32 с ЖК-дисплеем и контролем тока 32 А от КЭАЗ - устройство для автоматического отключения нагрузки при аварийных изменениях напряжения или превышении тока в однофазной сети. Подходит для защиты бытовых и промышленных устройств, таких как насосы, компрессоры, кондиционеры и оборудование на конвейерах. Артикул 357866 относится к серии OptiRel D.

Назначение и область применения

Реле напряжения ПВС-32 с ЖК-дисплеем и контролем тока 32 А защищает электроприборы от повреждений из-за скачков напряжения, заниженного или завышенного уровня электроснабжения, а также обрыва фазы. Устройство работает в сетях с напряжением 220 В и номинальным током до 32 А. Применяется в жилых домах, мастерских, на производстве - там, где важна надёжная защита оборудования от нештатных ситуаций в сети.

Технические характеристики

• Номинальный ток: 32 А - максимальный допустимый ток через контактную группу
• Напряжение питания: 220 В - питание устройства осуществляется от защищаемой сети
• Обнаружение обрыва фазы: да - отключает нагрузку при потере одной из фаз в трёхфазной системе (при использовании в однофазной сети функция активируется при потере нулевого провода)
• Защита от перенапряжения: да - срабатывает при превышении установленного порога
• Защита от пониженного напряжения: да - отключает при снижении ниже заданного уровня
• Задержка срабатывания: 2–600 секунд - можно настроить под тип нагрузки, чтобы избежать ложных срабатываний при кратковременных колебаниях
• Индикация: ЖК-дисплей - показывает текущее напряжение, состояние защиты, причины отключения
• Температурный диапазон: от -20 C до +60 C - позволяет использовать в неотапливаемых помещениях, на улице или в холодильных камерах
• Количество переключающих контактов: 1 - нормально замкнутый контакт (NO/NC), коммутирующий нагрузку
• Способ монтажа: на винты - крепление к DIN-рейке не предусмотрено

Совместимость и монтаж

Реле напряжения ПВС-32 с ЖК-дисплеем и контролем тока 32 А подключается последовательно в цепь нагрузки. Для монтажа используются два винта на корпусе - устройство крепится к поверхности (панели, щиту, стенде). Провода подводятся к клеммам L, N, LOAD. На дисплее отображаются реальные значения напряжения и тока, что упрощает проверку правильности подключения. Установка под пластрон возможна - устройство совместимо со стандартными крышками щитов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электротехники, применяемой в бытовых и промышленных условиях. Произведёно на КЭАЗ - предприятии, соблюдающем ГОСТ и международные нормы IEC. Наличие ЖК-дисплея исключает необходимость внешних индикаторов, снижая риск ошибочного интерпретирования состояния системы.

Преимущества

• ЖК-дисплей вместо светодиодов - позволяет видеть точные числовые значения напряжения и тока, а не просто индикацию состояния
• Регулируемая задержка срабатывания - предотвращает ложные отключения при кратковременных проседаниях напряжения
• Контроль тока - дополнительно защищает от перегрузки, даже если напряжение в норме
• Работа при низких температурах - подходит для установки в холодных зонах, например, на открытых площадках или в холодильных модулях
• Поддержка установки под пластрон - удобно для компактных распределительных щитов

Ограничения применения

• Не предназначен для трёхфазных сетей - работает только в однофазных цепях
• Максимальный ток 32 А - нельзя использовать для мощных нагревателей выше 7 кВт (при 220 В)
• Отсутствие DIN-крепления - требует дополнительного места и крепления на плоскости, не подходит для стандартных шкафов с рейками
• Не имеет функции восстановления после аварии - требуется ручное включение после сброса

Примеры использования

• Защита кондиционера в частном доме - отключает при просадке напряжения ночью
• Контроль насоса в скважине - предотвращает работу при обрыве фазы или перегрузке
• Щитовая защита на производственной линии - обеспечивает безопасность станков при нестабильном электроснабжении
• Аварийная сигнализация в тепличном комплексе - отключает обогрев при перепадах напряжения

Практические советы

• Перед установкой проверьте посадочные размеры - устройство крепится на винты, а не на DIN-рейку; убедитесь, что есть место для крепления
• Настройте задержку срабатывания под характер нагрузки: для двигателей - больше 10–30 секунд, для освещения - 2–5 секунд
• При первом запуске внимательно следите за показаниями дисплея - они помогут определить реальный уровень напряжения в вашей сети
• Не используйте реле в сетях с постоянным током - только для переменного тока 50 Гц
• При длительной работе в пыльных местах периодически протирайте дисплей - грязь может затруднять считывание информации
