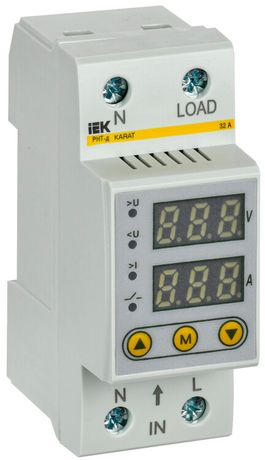

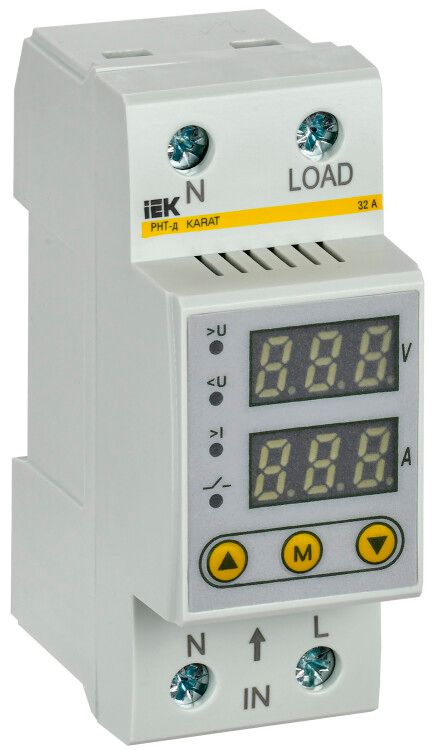

Реле напряжения и тока РНТ-д однофазное 36мм 32А | IVC21-1-32 IEK

Реле напряжения и тока РНТ-д однофазное 36мм 32А от IEK (ИЭК) - устройство для защиты бытовых и малогабаритных промышленных приборов от аварийных колебаний сети. Установлено в распределительных щитах, контролирует напряжение и отключает нагрузку при выходе за заданные пределы. Артикул ivc21-1-32.

Назначение и область применения

Реле напряжения и тока РНТ-д однофазное 36мм 32А предназначено для автоматического отключения электропитания при опасном отклонении напряжения - ниже или выше установленных порогов. Защищает оборудование от повреждений, вызванных просадками, перенапряжениями или нестабильной сетью. Подходит для установки в жилых квартирах, частных домах, офисах, мастерских и небольших торговых точках. Не предназначен для управления крупными двигателями или мощными нагревательными системами.

Технические характеристики

• Номинальный ток: 32 А - способно коммутировать нагрузку до этого значения, например, электроплиты, бойлеры, насосы.
• Напряжение питания: 220 В переменного тока (AC), частота 50/60 Гц - совместимо с российскими и европейскими сетями.
• Диапазоны контроля напряжения: 140–210 В (низкий порог) и 220–280 В (высокий порог) - можно выбрать один из двух режимов работы.
• Контролирует как понижение, так и повышение напряжения - обеспечивает двустороннюю защиту.
• Гистерезис: да - предотвращает постоянное включение/выключение при колебаниях у границ порогов.
• Задержка на включение: 5–600 секунд - позволяет избежать срабатывания при кратковременных импульсах, например после включения мощного оборудования.
• Индикация: да, с дисплеем - отображает текущее напряжение и состояние устройства.
• Способ монтажа: DIN-рейка 35 мм - стандартный крепёж для электрощитов.
• Температура эксплуатации: от –20C до +55C - работает в неотапливаемых помещениях, на балконах, в подъездах.
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита.
• Срок службы: 10 лет - рассчитано на долгую работу при соблюдении условий эксплуатации.
• Механическая износостойкость: 100 000 циклов - надёжно работает при частых срабатываниях.
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов.
• Количество НО контактов: 1 - нормально замкнутый контакт, размыкающий цепь при срабатывании.
• Количество переключающих контактов: 0 - не имеет реле с перекидным контактом, нельзя использовать для переключения фаз.
• Материал корпуса: пластик, цвет белый - устойчив к коррозии, легко сочетается с другими элементами щита.

Совместимость и монтаж

Реле напряжения и тока РНТ-д однофазное 36мм 32А монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - подходят провода сечением до 2,5 мм2. Обязательно отключите питание перед монтажом. Контакты реле включаются последовательно в фазный провод нагрузки. Нулевой провод проходит мимо реле. Настройка порогов осуществляется через кнопки на лицевой панели - инструкция доступна на дисплее. Убедитесь, что суммарная мощность подключённых приборов не превышает 7 кВт (при 220 В и 32 А).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в электрощитах. IP20 исключает риск поражения током при случайном прикосновении к клеммам, но не защищает от попадания влаги. Применяйте только в сухих, хорошо вентилируемых местах. Сертифицировано для использования в бытовых и коммерческих условиях согласно ГОСТ Р 50030.5.1.

Преимущества

• Автоматическое отключение при аварийных ситуациях - снижает риск выхода из строя дорогостоящей техники.
• Настройка порогов через интерфейс - не требуется внешних приборов для калибровки.
• Дисплей с реальным значением напряжения - позволяет оперативно диагностировать проблемы в сети.
• Гистерезис и задержка включения - исключают «дребезг» контактов при нестабильной сети.
• Высокая механическая износостойкость - подходит для помещений с частыми перепадами напряжения.

Ограничения применения

• Не используется для трёхфазных сетей - только для однофазных 220 В.
• Не защищает от короткого замыкания или перегрузки по току свыше 32 А - нужна дополнительная автоматическая защита.
• Не герметичное исполнение (IP20) - запрещена установка в сырых, открытых или уличных местах.
• Не управляет несколькими группами нагрузки - только один контакт, одна цепь.
• Не поддерживает удалённый контроль или интеграцию в системы «умный дом» - полностью автономное устройство.

Примеры использования

• Защита холодильника, стиральной машины и микроволновой печи в квартире с нестабильной сетью.
• Обеспечение безопасной работы бойлера в частном доме при частых перепадах напряжения.
• Охрана насоса для водоснабжения в дачном доме, где часто возникают просадки напряжения вечером.
• Контроль питания компьютера и сервера в небольшом офисе при использовании старой проводки.

Практические советы

• Выбирайте диапазон 140–210 В, если в вашем районе часто бывают просадки, и 220–280 В - при частых перенапряжениях.
• Установите задержку включения не менее 60 секунд, чтобы избежать срабатывания при включении пускателей или компрессоров.
• Проверьте посадочный диаметр DIN-рейки - он должен точно соответствовать 35 мм, иначе реле будет болтаться.
• Не подключайте к этому реле нагрузку более 32 А - даже если она временно ниже, возможен перегрев контактов.
• При первом включении проверьте показания дисплея - они должны соответствовать реальному напряжению в розетке.
• Регулярно осматривайте клеммы - при высоких токах возможен нагрев, особенно если провода плохо затянуты.
