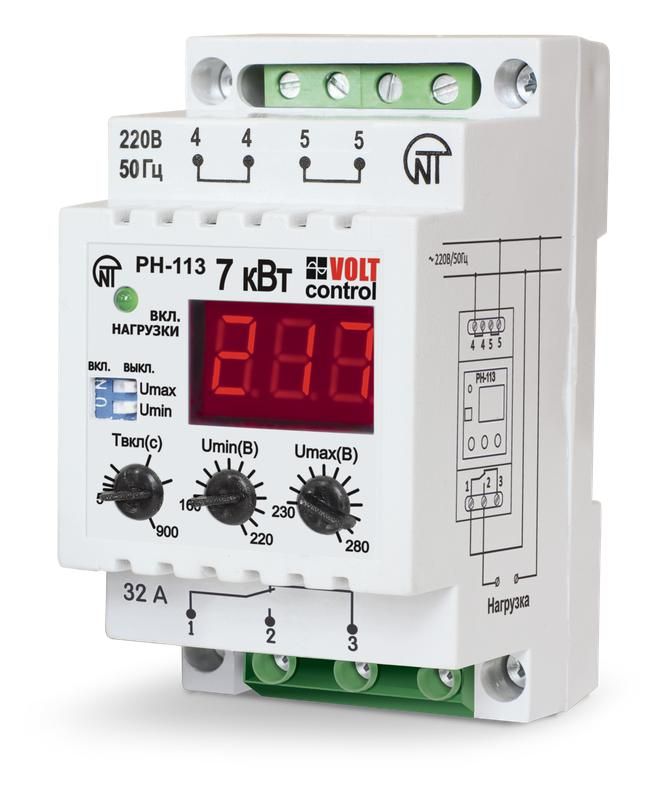

Реле напряжения РН-113 однофазное регулируемое DIN - 3425600113 НовАтек-Электро

Реле напряжения РН-113 1ф 32А от Новатек-Электро - устройство для защиты однофазных потребителей от перепадов напряжения в сети 220 В. Автоматически отключает нагрузку при выходе за пороги и возвращает питание после нормализации параметров. Артикул 3425600113 подходит для установки на DIN-рейку в щитах жилых домов, производственных линий и объектов коммерческой недвижимости.

Назначение и область применения

Реле напряжения РН-113 1ф 32А защищает оборудование от повреждений, вызванных высоким или низким напряжением в сети. Устройство применяется там, где стабильность электроснабжения критична: холодильники, насосы, кондиционеры, станки, освещение, системы управления. Подходит как для бытового, так и для промышленного использования. Работает в сетях переменного тока 50 Гц, 220 В.

Технические характеристики

• Номинальное напряжение питания: 220 В AC
• Коммутируемый ток: 32 А - способно управлять нагрузкой до 7 кВт
• Диапазоны срабатывания: 160–220 В (понижение) и 230–280 В (повышение)
• Задержка включения: регулируемая от 5 до 900 секунд, максимум - 1 секунда при сбросе
• Количество переключающих контактов: 1 (NO/NC)
• Индикация: 3-разрядный светодиодный экран, отображает текущее напряжение, установленные пороги и время задержки; мигание - сигнал аварии
• Мощность устройства: 0,05 кВА - энергопотребление практически незаметно
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Количество модулей DIN: 3
• Подключение: винтовые зажимы - надёжное соединение проводов до 2,5 мм2
• Степень защиты: IP40 (защита от предметов >1 мм) / IP20 (защита от пальцев); не предназначено для открытой установки
• Рабочая температура: от -35C до +55C
• Климатическое исполнение: УХЛ3.1 - рассчитано на умеренные и холодные климатические зоны с возможностью работы в неотапливаемых помещениях

Совместимость и монтаж

Реле напряжения РН-113 1ф 32А совместимо с любыми распределительными щитами, имеющими стандартную DIN-рейку. Монтаж выполняется без инструмента: устройство просто защёлкивается на рейке. Для подключения используются винтовые клеммы - рекомендуется затягивать провода усилием 0,2–0,3 Нм, чтобы избежать пережима. Кабель сечением до 2,5 мм2 (медный) - оптимальный вариант. Обязательно отключите питание перед подключением. Реле не требует внешнего источника питания - получает энергию прямо от защищаемой цепи.

Преимущества

• Четыре режима работы: можно выбрать защиту от перенапряжения, заниженного напряжения, или комбинированный режим с задержкой
• Цифровая индикация позволяет точно видеть реальное напряжение в сети и настроить пороги без тестера
• Автоматическое включение после восстановления напряжения - исключает необходимость ручного вмешательства
• Высокая точность срабатывания +-2% - не ложные срабатывания при шумах в сети
• Низкое собственное энергопотребление - не нагревает щит и не создаёт лишней нагрузки

Ограничения применения

• Не предназначен для трёхфазных систем - только для однофазной сети 220 В
• Защита IP40/IP20 не позволяет использовать в сырых, пыльных или уличных условиях
• Максимальный ток 32 А - нельзя применять для оборудования выше 7 кВт (например, большие печи, электрокотлы)
• Задержка включения не может быть меньше 5 секунд - не подходит для устройств, требующих мгновенного возобновления питания
• Не имеет гальванической развязки между входом и выходом - не используется в системах, где требуется изоляция

Примеры использования

• Защита холодильного оборудования в продуктовом магазине - предотвращает отказ компрессора при проседании напряжения ночью
• Контроль напряжения на насосной станции в частном доме - отключает насос при скачках, чтобы не сгорела обмотка
• Обеспечение стабильности работы CNC-станка на малом предприятии - снижает риск брака из-за перебоев
• Щитовая в многоквартирном доме - защищает всю группу розеток на этаже от перенапряжения

Практические советы

• Перед первым запуском проверьте, что пороги установлены в соответствии с вашей сетью: для большинства районов России - минимум 180 В, максимум 250 В
• Если реле часто срабатывает, измерьте напряжение в сети мультиметром - возможно, проблема в старой проводке или перегрузке трансформатора
• Не используйте реле РН-113 1ф 32А в параллель с УЗО - они решают разные задачи: реле защищает от напряжения, УЗО - от тока утечки
• При замене старого реле убедитесь, что новый артикул 3425600113 имеет те же габариты (3 модуля DIN) и тип подключения
• При длительной работе при температуре ниже -25C проверяйте состояние контактов - возможна потеря эластичности пластиков
