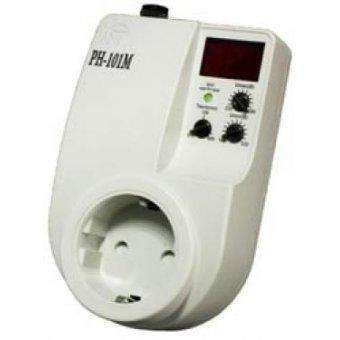

Реле напряжения РН-101М однофазное регулируемое под розетку - 3425600101 НовАтек-Электро

Реле напряжения РН-101М однофазное регулируемое от компании Новатек-Электро защищает оборудование от перегрузок и просадок напряжения в сетях 220 В. Устройство подходит для домашней и промышленной автоматики, где важна стабильность электроснабжения.

Назначение и область применения

Реле напряжения РН-101М однофазное регулируемое контролирует уровень напряжения в однофазной сети 220 В, 50 Гц. При выходе значения за установленный предел - ниже 230 В или выше 280 В - устройство отключает нагрузку. После нормализации параметров сети оно автоматически возвращает питание через настраиваемую задержку. Подходит для защиты холодильников, насосов, кондиционеров, станков и другого оборудования, чувствительного к скачкам напряжения.

Технические характеристики

• Диапазон контроля напряжения: 230–280 В - пороги срабатывания можно настроить в этом интервале;
• Напряжение питания: 220 В переменного тока (AC);
• Коммутируемый ток: до 16 А - позволяет управлять нагрузкой до 3,5 кВт;
• Время задержки отключения: 1–12 секунд - предотвращает ложные срабатывания при кратковременных провалах;
• Время задержки включения: 5–900 секунд - настраивается под тип оборудования (например, для компрессора нужна длительная пауза);
• Количество контактов: один - замыкающий контакт типа “нормально разомкнут” (NO);
• Номинальная мощность потребления: 0,05 кВА - минимальное энергопотребление;
• Индикация: светодиоды показывают состояние сети и работу реле;
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли;
• Рабочий температурный диапазон: от -25C до +55C - подходит для установки в неотапливаемых помещениях;
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с повышенной влажностью;
• Тип подключения: вилка - вставляется в розетку, нагрузка подключается через розетку на корпусе;
• Способ монтажа: на аппарат - крепится на DIN-рейку или поверхность устройства, не требует штробления.

Совместимость и монтаж

Реле напряжения РН-101М однофазное регулируемое имеет вилку на входе и розетку на выходе - подключается как удлинитель. Нагрузка включается в розетку на лицевой панели. Монтаж не требует профессиональных инструментов: достаточно вставить устройство в розетку и подключить прибор. Для работы с большими токами (близко к 16 А) рекомендуется проверить качество контакта в розетках и использовать медные провода сечением не менее 2,5 мм2. Не предназначен для встраивания в щиты - не имеет клемм для прямого подключения к проводам.

Безопасность и стандарты

Реле соответствует требованиям безопасности для бытовых и аналогичных применений. Климатическое исполнение УХЛ4 и степень защиты IP40 обеспечивают надёжную работу в условиях жилых помещений, гаражей, мастерских. Отсутствие герметизации делает устройство непригодным для установки во влажных зонах (баня, улица, подвал с постоянной сыростью).

Преимущества

• Автоматическое повторное включение - не требуется ручное включение после аварии;
• Гибкая настройка задержек - можно адаптировать под любое оборудование;
• Простота подключения - не нужны сложные схемы, работает как обычный переходник;
• Чёткая индикация - сразу видно, есть ли напряжение и сработало ли реле;
• Низкое собственное энергопотребление - не нагружает сеть дополнительно.

Ограничения применения

• Не подходит для трёхфазных систем - только для однофазной сети 220 В;
• IP40 не обеспечивает защиту от брызг и пыли - нельзя устанавливать в сырых или пыльных местах без дополнительного кожуха;
• Подключение через вилку ограничивает максимальную мощность - не следует подключать устройства с высоким пусковым током (более 16 А) без учёта запаса;
• Не имеет функции защиты от импульсных перенапряжений (грозовые разряды) - для этого нужен дополнительный УЗИП.

Примеры использования

• Защита холодильника в частном доме - отключает при просадке напряжения ночью, включает через 5 минут после восстановления;
• Контроль насоса в системе водоснабжения - предотвращает сгорание двигателя при низком напряжении;
• Обеспечение стабильной работы CNC-станка в цеху - исключает сбои из-за нестабильной сети;
• Питание медицинского оборудования в деревянном доме - снижает риск повреждения при перепадах.

Практические советы

• Перед установкой проверьте реальное напряжение в розетке - если оно часто падает ниже 200 В, возможно, проблема в проводке, а не в реле;
• Для оборудования с высоким пусковым током (электродвигатели) выбирайте верхнюю границу задержки включения - 300–900 секунд;
• Не используйте реле в качестве основного выключателя - оно не рассчитано на частые коммутации;
• Проверяйте контакты розеток каждые 6 месяцев - окисление может вызвать перегрев при токе 16 А;
• Если реле постоянно срабатывает, скорректируйте нижний порог - например, с 230 В на 225 В, чтобы избежать ложных отключений.
