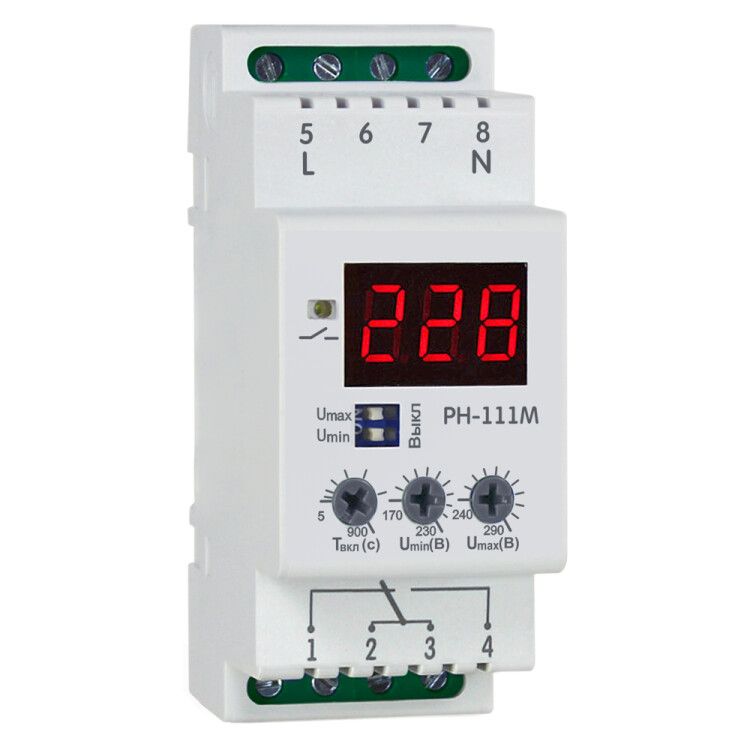

Реле напряжения РН-111М УХЛ3.1 от КЭАЗ - компактное устройство для защиты оборудования от колебаний напряжения в однофазной сети 220 В. Устройство устанавливается на DIN-рейку, обеспечивает точную реакцию на выход за пределы 160–280 В и работает в четырёх режимах. Артикул 114056 соответствует сериям Optima и OptiDin.

Назначение и область применения

Реле напряжения РН-111М УХЛ3.1 контролирует уровень напряжения в сети и отключает нагрузку при опасных отклонениях - слишком низком или высоком. Подходит для защиты бытовой и промышленной техники: холодильников, насосов, кондиционеров, станков, систем автоматизации. Особенно эффективно в районах с нестабильным электроснабжением.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания: 220 В
• Порог срабатывания: 160–280 В
• Диапазон контроля: нижний - 160–220 В, верхний - 230–280 В
• Номинальный ток: 16 А
• Задержка срабатывания: 0,1–1 секунда (настраивается)
• Количество переключающих контактов: 1 (NO/NC)
• Климатическое исполнение: УХЛ3.1 - работает при температуре от −40 C до +40 C и повышенной влажности
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Монтаж: на DIN-рейку шириной 35 мм, занимает один модуль
• Подключение: винтовые зажимы
• Нормативный документ: ТУ 3425-001-71386598-2005

Совместимость и монтаж

Реле напряжения РН-111М УХЛ3.1 совместимо со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защелкнуть устройство на рейке и подключить провода через винтовые клеммы. Нагрузка подсоединяется к контактам 1–2 (НО) или 1–3 (НЗ). Обязательно соблюдайте полярность при подключении фазы и нуля - устройство требует наличия нулевого провода для работы. Не используйте для трёхфазных сетей без внешнего комбинирования.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3425-001-71386598-2005. Корпус изготовлен из самозатухающего пластика - не поддерживает горение. Защита IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не предназначено для установки во влажных помещениях или на улице. Работает только внутри распределительных щитов.

Преимущества

• Четыре режима работы: защита от понижения, повышения, обоих одновременно и функция задержки включения
• Настройка временной задержки от 0,1 до 1 сек - позволяет избежать ложных срабатываний при кратковременных просадках
• Модульная конструкция экономит место в щите и ускоряет замену
• Высокая надёжность механических контактов при токе до 16 А
• Работает в любых ориентациях - не зависит от положения в пространстве

Ограничения применения

• Не предназначен для постоянной работы при напряжении ниже 160 В или выше 280 В - будет постоянно отключен
• IP20 не обеспечивает защиту от брызг, пыли и влаги - запрещён монтаж в открытых шкафах, на улице или в сырых помещениях
• Не имеет индикации состояния - нельзя определить причину отключения без проверки сети
• Не подходит для защиты двигателей с высокими пусковыми токами без дополнительных контакторов
• Требуется наличие нулевого провода - не работает в двухпроводных сетях без N

Примеры использования

• Защита домашней техники в деревне с частыми скачками напряжения
• Автоматическое отключение насосов при понижении напряжения ниже 180 В
• Функция задержки включения для конвейера - чтобы двигатель не запускался сразу после восстановления питания
• Щитовая защита в цехах с нестабильным питанием - предотвращает выход из строя ЧПУ-станков

Практические советы

• Выбирайте режим “защита от понижения и повышения” для большинства применений - он наиболее универсален
• При использовании задержки включения (до 1 с) убедитесь, что оборудование выдерживает кратковременные перегрузки при старте
• Проверьте посадочный диаметр проводов - максимальный - 2,5 мм2; более толстые не войдут в клеммы
• Не закручивайте винты с усилием больше 0,5 Нм - можно повредить пластиковые клеммы
• Для сложных объектов рекомендуется использовать РН-111М УХЛ3.1 вместе с автоматическим выключателем - реле не выполняет функцию защиты от КЗ
