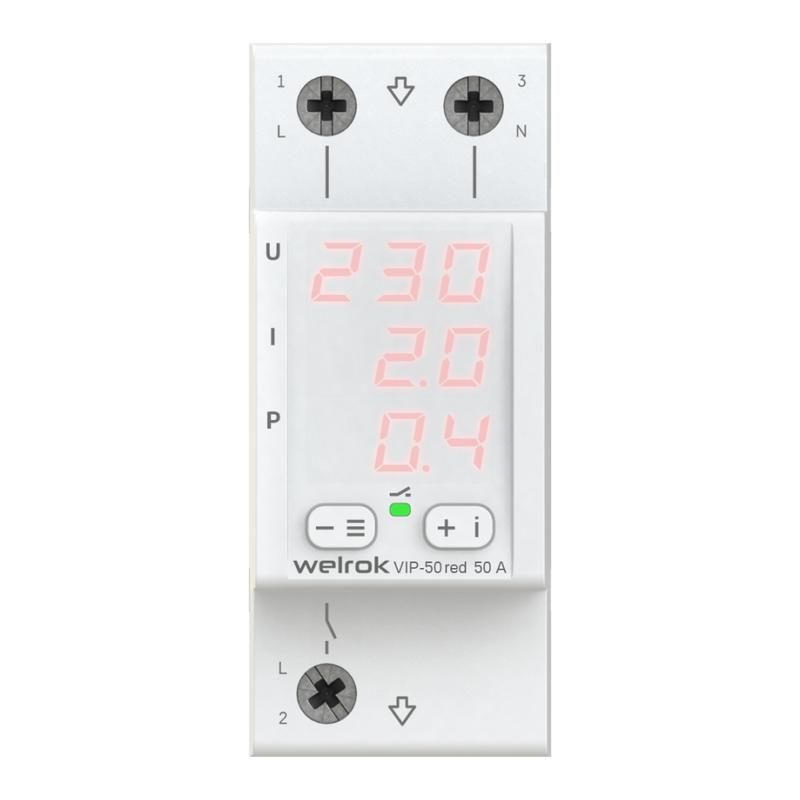

Многофункциональное реле Welrok VIP-50 red - 4660251140328

Реле многофункциональное VIP-50 red от Welrok - устройство защиты электрооборудования от перепадов напряжения, обрыва нуля и превышения тока или мощности. Компактный прибор на два модуля обеспечивает точное отключение и автовосстановление нагрузки, подходящее для промышленных и бытовых систем питания.

Назначение и область применения

Реле многофункциональное VIP-50 red предназначено для защиты оборудования от опасных режимов работы сети: повышенного и пониженного напряжения, обрыва нулевого провода, превышения тока и активной мощности. Устройство автоматически отключает нагрузку при выходе параметров за пороги и возвращает питание после восстановления нормальных значений. Подходит для установки в щитах управления насосами, конвейерами, HVAC-системами, сварочными аппаратами и другим оборудованием, чувствительным к качеству электроснабжения.

Технические характеристики

• Форм-фактор: 2 модуля (модульный DIN-рейка)
• Время срабатывания: не более 0,03 секунды
• Измерение напряжения: TrueRMS - точное определение действующего значения даже при искажённой форме сигнала
• Защита по току: да, с возможностью регулировки порога
• Защита по мощности: да, с учётом реального потребления
• Гистерезис: регулируемый - позволяет избежать частых включений/выключений при колебаниях напряжения
• Задержка включения: регулируемая - предотвращает одновременный запуск нескольких устройств
• Корпус: самозагасающий материал, не поддерживает горение
• Напряжение питания: 230 В переменного тока (однофазное)

Совместимость и монтаж

Реле многофункциональное VIP-50 red монтируется на DIN-рейку шириной 35 мм в распределительном щите. Подключение осуществляется через клеммы L, N, Load - соблюдайте полярность. Максимальный коммутируемый ток - 40 А. Для безопасной эксплуатации рекомендуется использовать в цепях с автоматическим выключателем соответствующей номинальной величины. Кабельные жилы должны иметь сечение до 2,5 мм2. Убедитесь, что посадочные размеры совпадают с другими устройствами на рейке - ширина устройства составляет 36 мм.

Преимущества

• Точное ограничение мощности - предотвращает перегрузку цепи даже при нестабильной нагрузке
• Управление балансировкой фаз - позволяет распределить нагрузку между фазами в трёхфазных сетях, снижая риск перекоса
• Визуальная индикация состояния - легко контролировать, включена ли нагрузка и есть ли сигналы защиты
• Стабильная работа при помехах - TrueRMS обеспечивает корректную работу даже при высоких гармонических искажениях
• Снижение числа ложных срабатываний благодаря регулируемому гистерезису и задержке включения

Ограничения применения

• Не предназначен для работы в трехфазных сетях - только однофазные цепи 230 В
• Не защищает от импульсных перенапряжений (молнии, коммутационные выбросы) - требует параллельной установки УЗИП
• Не имеет функции дифференциальной защиты - не заменяет УЗО
• Не рассчитан на постоянную работу при температуре выше +55 C - требуется хорошая вентиляция в щите
• Не поддерживает удалённое управление или протоколы связи - полностью автономное устройство

Примеры использования

• Защита холодильного оборудования в торговых залах - предотвращает повреждение компрессора при проседании напряжения ночью
• Автоматическое отключение станков при перегрузке по току - снижает риск выхода двигателя из строя
• Контроль мощности системы освещения в офисе - исключает превышение лимита, установленного договором с энергосбытом
• Обеспечение стабильной работы медицинского оборудования в условиях нестабильной сети

Практические советы

• Перед первым запуском настройте пороги напряжения и тока согласно паспортным данным защищаемого оборудования - не используйте заводские настройки без проверки
• При использовании в местах с частыми перепадами напряжения увеличьте гистерезис - это снизит количество циклов включения/отключения
• Задержку включения установите на 5–10 секунд, чтобы избежать “гроздьев” запуска при восстановлении питания
• Проверьте правильность подключения нулевого провода - обрыв нуля является одной из основных причин срабатывания
• Реле многофункциональное VIP-50 red не требует обслуживания, но периодически проверяйте надёжность контактов и состояние клемм
