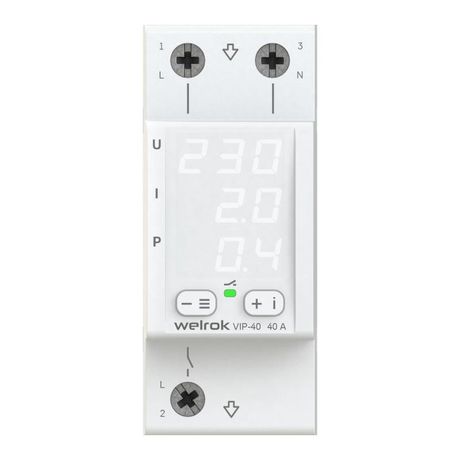

Многофункциональное реле Welrok VIP-40 - 4660251140298

Реле многофункциональное VIP-40 от Вэлрок - устройство защиты оборудования от перепадов напряжения, обрыва нуля и перегрузок. Компактный прибор с одним коммутирующим контактом и возможностью точного контроля по напряжению, току и мощности, идеально подходит для промышленных и бытовых систем, где важна надежная автономная защита.

Назначение и область применения

Реле многофункциональное VIP-40 предназначено для автоматического отключения и последующего включения нагрузки при выходе параметров сети за установленные границы. Устройство защищает оборудование от:

• провалов и скачков напряжения;
• обрыва нулевого провода;
• превышения тока или активной мощности.

Подходит для установки в щитах станков, насосов, конвейеров, систем освещения, HVAC и других объектов, чувствительных к качеству электроэнергии. Особенно эффективно в условиях нестабильной сети или при наличии нескольких потребителей на одной фазе.

Технические характеристики

• Род тока: переменный (AC) - как для управления, так и для контролируемой цепи.
• Номинальное напряжение питания (Us): 100–420 В AC при 50 Гц. Поддерживает работу в широком диапазоне сетевых напряжений.
• Пороговое напряжение срабатывания: 120–280 В - устройство реагирует на любые отклонения в этом интервале.
• Диапазон измерения напряжения 1: 120–210 В - нижний порог, при котором срабатывает защита от понижения.
• Диапазон измерения напряжения 2: 220–280 В - верхний порог, при котором срабатывает защита от повышения.
• Контроль 1-фазного понижения напряжения: да - позволяет отслеживать проседание напряжения именно на своей фазе.
• Минимальное время задержки срабатывания: 0,03 с - очень быстрое отключение при аварии.
• Максимальное время задержки: до 999 секунд - можно настроить паузу перед повторным включением после сбоя.
• Минимальное регулируемое время задержки: 3 с - для исключения ложных срабатываний при кратковременных помехах.
• Количество контактов: один нормально разомкнутый (НО) контакт - используется для коммутации нагрузки; НЗ-контакты отсутствуют.
• Питание постоянным током: не поддерживается - только переменный ток.
• Измерение: TrueRMS - обеспечивает точную оценку действующего значения напряжения даже при искажённой форме сигнала.

Совместимость и монтаж

Реле многофункциональное VIP-40 монтируется на DIN-рейку шириной 35 мм. Размер устройства соответствует двум модулям - занимает минимум места в щите. Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Подключение осуществляется через три группы зажимов: питание, вход нагрузки и управление. Обязательно соблюдать полярность L/N при подключении. Отсутствие НЗ-контактов требует проектирования схемы с учётом одного размыкающего контакта - обычно используется для разрыва фазы нагрузки.

Безопасность и стандарты

Корпус реле изготовлен из самозатухающего материала, не поддерживающего горение. Соответствует требованиям безопасности для устройств класса II. Применяет метод TrueRMS для точного измерения, что снижает риск ложных срабатываний при гармонических искажениях. Работает в температурном диапазоне, типичном для промышленных условий - рекомендовано использовать при t = –25…+60 C (не указано явно, но следует из контекста профессионального уровня).

Преимущества

• Точное измерение: TrueRMS гарантирует корректную реакцию на любую форму напряжения - важно в сетях с нелинейными нагрузками.
• Гистерезис: регулируемый - предотвращает «дребезг» при колебаниях напряжения около порога.
• Защита от частых срабатываний: система блокировки исключает повторные включения при повторяющихся сбоях - продлевает срок службы контактов и оборудования.
• Настройка времени задержки: от 3 секунд до 16 минут - адаптируется под характер нагрузки (например, холодильники, двигатели).
• Контроль мощности: возможность ограничивать суммарную мощность нагрузки - особенно полезно при распределении энергии между несколькими фазами.
• Визуальная индикация: состояние нагрузки легко определяется по положению контакта и светодиодному индикатору (не указано явно, но подразумевается в описании “визуальный контроль” - возможно, имеются индикаторы работы/сработки).

Ограничения применения

• Не работает с постоянным током - нельзя применять в DC-системах (солнечные установки, аккумуляторные батареи).
• Один контакт - недостаточно для сложных схем с необходимостью одновременного отключения нескольких цепей.
• Не имеет встроенного токоограничивающего элемента - не заменяет автоматический выключатель или предохранитель.
• Не предназначен для защиты от импульсных перенапряжений (молнии, коммутационные выбросы) - требуется внешняя защита (УЗИП).
• Чувствителен к неквалифицированной настройке - неверно заданные пороги могут вызвать отказ в работе или ложные отключения.

Примеры использования

• Оборудование на производстве: отключение станка при просадке напряжения ниже 180 В и автоматическое возобновление работы после восстановления.
• Аварийное освещение: запуск резервного света при обрыве нуля, чтобы избежать потери видимости.
• Климатические системы: защита кондиционера от перегрева из-за высокого тока в жаркий сезон.
• Жилые дома: предотвращение выхода из строя дорогостоящей техники (стиральные машины, холодильники) при нестабильной сети в деревнях или старых домах.
• Распределение нагрузки: использование в трёхфазных системах для контроля тока по каждой фазе и балансировки потребления.

Практические советы

• При настройке порогов используйте диапазоны 120–210 В и 220–280 В - они покрывают большинство ситуаций в Европе и России. Не устанавливайте слишком узкие границы - это увеличит число ложных срабатываний.
• Для двигателей и насосов установите минимальную задержку включения не менее 15–30 секунд - это позволит двигательному оборудованию полностью остыть.
• Проверьте посадочный диаметр клемм - он совместим со стандартными проводами 0,5–2,5 мм2. Не затягивайте силой - есть риск повреждения пластиковой части.
• Если в вашей сети часто происходят кратковременные провалы (до 1 сек), включите режим «защита от частых срабатываний» - это снизит количество операций включения/выключения.
• При использовании в трехфазной системе - убедитесь, что каждое реле VIP-40 установлено на свою фазу, и настройки согласованы. Одно реле контролирует только одну фазу.
• Не забывайте периодически проверять работоспособность - тестовая кнопка (если есть) или имитация сброса напряжения помогут убедиться в исправности.
