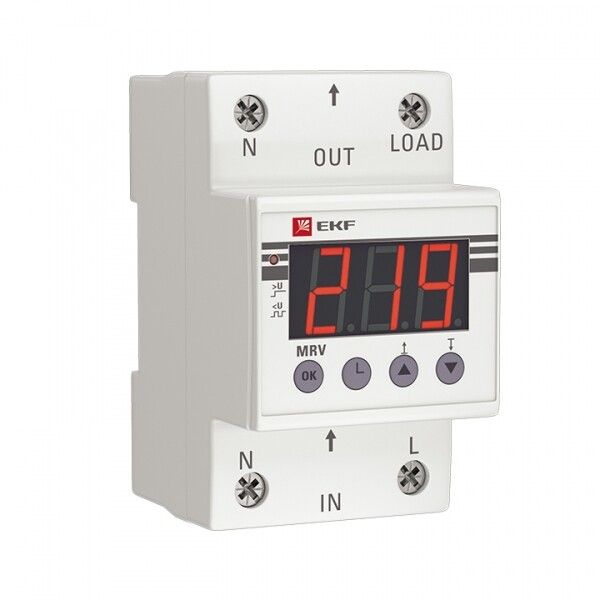

Реле напряжения с дисплеем MRV 25A EKF PROxima | MRV-25A

Реле напряжения с дисплеем MRV 25А от EKF предназначено для автоматического отключения нагрузки при опасных отклонениях напряжения в сети. Устройство сочетает точный цифровой контроль, широкий диапазон работы и надёжную защиту оборудования - идеально подходит для бытовых и промышленных систем, где важна стабильность электроснабжения.

Назначение и область применения

Реле напряжения с дисплеем MRV 25А обеспечивает защиту электроприборов от перенапряжения, заниженного напряжения и просадок. Оно постоянно мониторит уровень напряжения в сети и при выходе за заданные границы - с задержкой - отключает подключенное оборудование. Применяется в жилых домах, офисах, на производстве: для защиты холодильников, насосов, кондиционеров, станков, освещения и другой чувствительной техники.

Технические характеристики

• Тип тока: Переменный (AC)
• Номинальный ток: 25 А - способно коммутировать нагрузку до 5.5 кВт при 220 В
• Диапазон измерения напряжения: два режима - 120–210 В и 230–300 В; автоматически определяет тип сети
• Порог срабатывания: от 120 до 300 В - устройства срабатывают при любых значениях в этом диапазоне
• Напряжение питания: 60–300 В - работает даже при значительных просадках
• Гистерезис: есть - предотвращает частые включения/выключения при колебаниях напряжения у порога
• Задержка срабатывания: от 0,02 до 600 секунд - настраивается под нужды системы
• Контакты: 1 нормально замкнутый (НО), 0 нормально разомкнутых (НЗ) - используется для размыкания цепи
• Индикация: цифровой дисплей показывает текущее напряжение в реальном времени
• Подключение: винтовые зажимы - надёжная фиксация проводов
• Монтаж: на DIN-рейку 35 мм - совместим со всеми стандартными щитами

Совместимость и монтаж

Реле напряжения MRV 25А устанавливается на DIN-рейку в распределительном щите. Подключается последовательно в фазный провод нагрузки - входные клеммы - к сети, выходные - к оборудованию. Нейтральный провод подводится отдельно. Для управления питанием используются только винтовые клеммы - без дополнительных переходников. Совместим с однофазными сетями 220 В и трёхфазными (при использовании одного модуля на фазу). Не предназначен для работы в цепях постоянного тока.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств класса II (двойная изоляция). Произведено в соответствии с международными стандартами IEC 61810 и ГОСТ Р 50030.5.1. Обладает высокой степенью защиты корпуса - не требует дополнительного кожуха при установке в закрытом щите. Работает в температурном диапазоне от -25C до +55C.

Преимущества

• Цифровой дисплей позволяет точно видеть текущее напряжение - удобно для диагностики
• Автоматическое определение диапазона (120–210 В / 230–300 В) исключает ошибки настройки
• Настройка задержки от 0,02 до 600 с - можно избежать ложных срабатываний при кратковременных скачках
• Функция гистерезиса снижает количество циклов включения/отключения - продлевает срок службы контактов
• Широкий диапазон рабочего напряжения (60–300 В) - устройство остаётся работоспособным даже при аварийных просадках
• Простая настройка через кнопки на передней панели - не нужны внешние инструменты

Ограничения применения

• Не подходит для защиты трёхфазных двигателей - требуется отдельное реле на каждую фазу
• Не имеет встроенной защиты от КЗ или перегрузки - необходимо использовать дополнительно автоматический выключатель
• Не рассчитано на работу при напряжении ниже 60 В - при глубоких просадках отключится сам
• Контактная группа - только один НО контакт - нельзя использовать для параллельного подключения нескольких нагрузок
• Не рекомендуется для установки в условиях повышенной влажности без герметичного бокса - IP-защита не указана

Примеры использования

• Защита холодильника в квартире с нестабильным напряжением - отключает при превышении 240 В или падении ниже 190 В
• Контроль питания насоса в системе водоснабжения - предотвращает сгорание двигателя при низком напряжении
• Станок на производстве - отключается при перепадах, чтобы сохранить ЧПУ-систему
• Освещение в торговом зале - предотвращает мерцание и выход из строя LED-ламп

Практические советы

• Выбирая реле напряжения MRV 25А, проверьте, что ваша нагрузка не превышает 25 А - для больших мощностей используйте контактор
• При настройке порогов учтите допустимые пределы вашего оборудования - например, некоторые приборы не работают ниже 190 В
• Задержку срабатывания лучше ставить не менее 1–3 секунд - так вы избежите реакций на кратковременные помехи
• При установке в щит с несколькими реле - следите, чтобы провода не перегибались и не затрагивали другие устройства
• Регулярно проверяйте показания дисплея - если они отличаются от показаний тестера, возможно, требуется калибровка или замена
• Электромагнитные помехи могут влиять на работу - избегайте прокладки силовых и слаботочных проводов рядом
