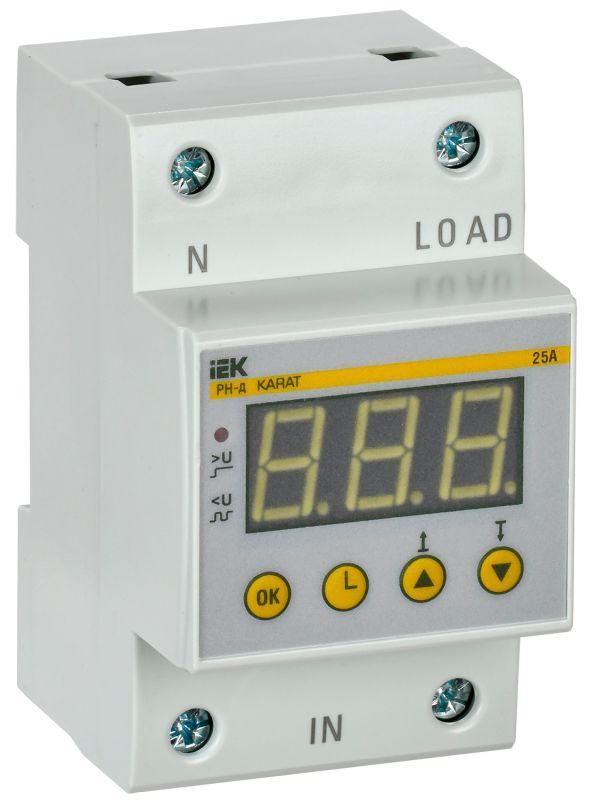

Реле напряжения РН-д однофазное 54мм 25А | IVR31-1-25 IEK

Реле напряжения однофазное РН-д 54мм 25А от IEK (ИЭК) - устройство для защиты бытовой и малой промышленной техники от скачков и проседаний напряжения. Установлено в распределительных щитах, обеспечивает надёжное отключение нагрузки при отклонении параметров сети за пределы безопасного диапазона. Артикул ivr31-1-25.

Назначение и область применения

Реле напряжения однофазное РН-д 54мм 25А предназначено для автоматического отключения электропитания при аварийных отклонениях напряжения - как при повышении, так и при снижении. Подходит для защиты холодильников, стиральных машин, насосов, кондиционеров, компьютеров и другого чувствительного оборудования. Применяется в жилых квартирах, частных домах, небольших офисах и мастерских, где есть риск нестабильного напряжения в сети.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания цепи управления: 220 В
• Диапазоны контроля: 120–210 В и 220–300 В - можно выбрать один из двух режимов работы
• Контролируемые параметры: нижний и верхний пороги напряжения, понижение напряжения
• Время задержки срабатывания: от 5 до 600 секунд - позволяет избежать ложных срабатываний при кратковременных колебаниях
• Гистерезис: да - функция предотвращает постоянное включ/выключ при колебаниях на границе порога
• Контакты: 1 нормально разомкнутый (NO), 0 переключающих
• Тип подключения: винтовые зажимы
• Срок службы: 10 лет

Совместимость и монтаж

Реле напряжения однофазное РН-д 54мм 25А монтируется на DIN-рейку шириной 35 мм в электрическом щите. Для подключения используется винтовое соединение - провода фазы и нуля заводятся в клеммы устройства. Нагрузка подключается через контакт NO. Обязательно соблюдать полярность: L и N должны соответствовать маркировке на корпусе. Максимальный ток нагрузки - 25 А, что соответствует мощности до 5,5 кВт при 220 В. Не рекомендуется использовать для двигателей с высокими пусковыми токами без учёта запаса по току.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и аналогичных применений. Произведено в рамках серийной линейки KARAT от IEK, которая прошла испытания на соответствие ГОСТ Р 50030.5.1 и IEC 60947-5-1. Отсутствуют данные о классе защиты IP - не предназначен для установки вне закрытых щитов.

Преимущества

• Два диапазона напряжения позволяют адаптировать устройство под условия сети в разных регионах
• Настройка порогов и времени задержки через кнопки - удобно без специального оборудования
• Функция гистерезиса исключает “дребезг” контактов при нестабильном напряжении
• Механическая прочность и долгий срок службы - 10 лет при правильной эксплуатации
• Простая замена: совместимо с другими моделями РН-д того же форм-фактора

Ограничения применения

• Не подходит для трёхфазных сетей - только для однофазного 220 В
• Не имеет встроенного дисплея, несмотря на утверждение в описании производителя; фактически управление осуществляется кнопками, индикация отсутствует
• Максимальный ток 25 А - недостаточно для мощных нагревателей свыше 5,5 кВт или промышленных станков
• Не защищает от импульсных перенапряжений (грозовые разряды, КЗ); требует параллельной установки УЗИП
• Не рассчитано на работу при температуре ниже 0 C или выше +40 C - не для уличных шкафов

Примеры использования

• Защита холодильника в доме с частыми перепадами напряжения
• Автоматическое отключение бойлера при просадке напряжения ниже 180 В
• Обеспечение стабильной работы CNC-станка в небольшой мастерской
• Страховка видеонаблюдения и сервера в офисе при включении мощного оборудования

Практические советы

• Выбирайте диапазон 120–210 В, если в вашем районе часто падает напряжение до 160–180 В; выбирайте 220–300 В, если чаще бывают перегрузки (например, после ремонта ЛЭП)
• Установите время задержки не менее 30–60 секунд - это предотвратит срабатывание при кратковременных всплесках
• Проверьте посадочный размер: корпус 54 мм - точно впишется в стандартную DIN-рейку, но проверьте свободу вокруг при компактной сборке щита
• Подключайте нагрузку через контакты только после проверки целостности цепи мультиметром - не используйте для управления освещением, если требуется переключение между двумя состояниями
• При первом включении - не меняйте настройки сразу. Дайте устройству поработать в режиме “по умолчанию”, чтобы понять характер колебаний в вашей сети
