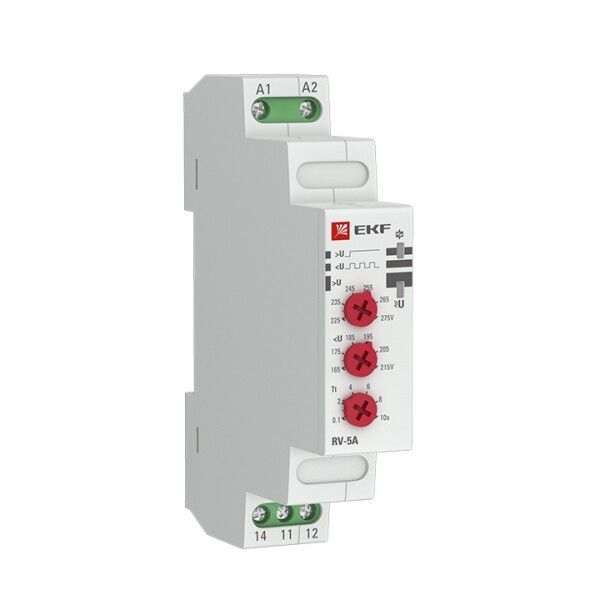

Реле напряжения (паралл. подкл.) RV-5A EKF PROxima |

Реле напряжения EKF PROxima (артикул RV-5A) - это микропроцессорное устройство для автоматического отключения нагрузки при опасных отклонениях напряжения в сети. Подходит для защиты бытовых и промышленных электроустановок в условиях нестабильного электроснабжения.

Назначение и область применения

Реле напряжения EKF PROxima (RV-5A) обеспечивает защиту оборудования от повреждений, вызванных перенапряжением, заниженным напряжением или исчезновением фазы. Устройство постоянно мониторит уровень напряжения в сети и при выходе за заданные границы - с задержкой - отключает подключенную нагрузку. Применяется в системах питания насосов, компрессоров, кондиционеров, освещения, станков и другого оборудования, чувствительного к колебаниям напряжения. Особенно актуально в зонах с частыми скачками напряжения или старой проводкой.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания: 60–300 В - работает даже при значительных проседаниях напряжения
• Контролируемые пороги: минимум 165 В, максимум 275 В
• Диапазоны срабатывания:
  • Низкий порог: 165–215 В
  • Высокий порог: 225–275 В
• Задержка срабатывания: 0,1–10 секунд - можно настроить под тип нагрузки
• Гистерезис: есть - предотвращает «дребезг» при колебаниях у порога
• Номинальный ток контакта: 5 А - подходит для управления нагрузкой до 1,1 кВт при 220 В
• Тип подключения: винтовые клеммы
• Монтаж: на DIN-рейку 35 мм
• Количество переключающих контактов: один (NO/NC - нормально разомкнутый/замкнутый)

Совместимость и монтаж

Реле напряжения EKF PROxima (RV-5A) устанавливается на стандартную DIN-рейку в распределительном щите. Для подключения используются винтовые клеммы - достаточно зачистить жилы на 8–10 мм и затянуть винты усилием руки. Нагрузка подключается через контакт реле: L (фаза входа) - L (выхода), N - нейтраль. Обязательно соблюдать полярность при подключении. Работает в параллельном режиме - то есть подключается параллельно нагрузке, а не последовательно. Контакт реле рассчитан на 5 А, поэтому для мощных нагрузок (>1,1 кВт) требуется использовать магнитный пускатель.

Безопасность и стандарты

Реле напряжения EKF PROxima соответствует требованиям безопасности для устройств класса II (двойная изоляция). Не имеет сертификата IP - предназначен для установки внутри закрытых щитов. Не рекомендуется использование во взрывоопасных средах или местах с высокой влажностью без дополнительной герметизации.

Преимущества

• Широкий диапазон рабочего напряжения (60–300 В) - надёжно функционирует даже при аварийных просадках
• Настройка порогов и задержки механическими регуляторами - не требует программирования
• Гистерезис снижает количество ложных срабатываний при шуме в сети
• Простая замена: совместим с другими моделями EKF серии MRV
• Индикация состояния: наличие светодиода (на лицевой панели) показывает работоспособность

Ограничения применения

• Не подходит для трёхфазных систем - только для однофазных цепей
• Максимальный коммутируемый ток - 5 А; для больших нагрузок нужен внешний пускатель
• Не защищает от импульсных перенапряжений (молнии, коммутационные броски) - требует доп. УЗИП
• Не имеет защиты от перегрева - не устанавливать рядом с нагревательными элементами
• Не предназначено для работы вне помещений или в сырых помещениях без корпуса

Примеры использования

• Защита холодильника в домашнем щите при частых перепадах напряжения
• Автоматическое отключение насоса в скважине при падении напряжения ниже 170 В
• Обеспечение безопасного отключения конвейера на производстве при превышении 240 В
• Стабилизация работы LED-освещения в офисе, где часто “проседает” напряжение после включения мощного оборудования

Практические советы

• При настройке порогов выбирайте значения чуть шире, чем паспортные параметры вашего оборудования - чтобы избежать ложных отключений
• Задержку срабатывания настраивайте в зависимости от типа нагрузки: для двигателей - 2–5 сек, для электроники - 0,5–1 сек
• Проверьте, что напряжение в сети в норме перед первым запуском - реле может не сработать, если питание ниже 60 В
• Не используйте реле RV-5A для управления самим собой - он не является автоматическим выключателем, а лишь управляет внешним контактором
• При замене аналогичного устройства - проверьте соответствие диапазонов и токовой нагрузки, особенно если ранее использовалось реле другой модели
