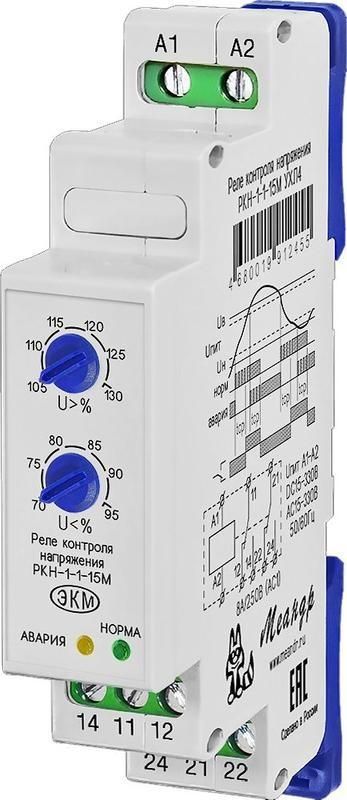

Реле контроля однофазного напряжения РКН-1М-15 УХЛ4 Меандр A8302-16937411

Реле контроля однофазного напряжения РКН-1М-15 УХЛ4 от бренда Меандр предназначено для защиты оборудования от аварийных отклонений напряжения в сетях переменного и постоянного тока. Это компактное устройство с настраиваемой задержкой срабатывания подходит для автоматизации систем, где важна точная реакция на просадки и перегрузки по напряжению.

Назначение и область применения

Реле контроля однофазного напряжения РКН-1М-15 УХЛ4 отслеживает уровень напряжения в однопроводной сети и отключает нагрузку при выходе за установленные пределы. Подходит для защиты бытовой и промышленной техники: холодильников, насосов, кондиционеров, станков, систем освещения и других устройств, чувствительных к колебаниям напряжения. Может использоваться как в распределительных щитах, так и в отдельных цепях управления.

Технические характеристики

• Контролируемый диапазон напряжения: 22,8–312 В (переменный/постоянный ток)
• Два порога срабатывания: нижний - 16,8–22,8 В, верхний - 25,2–31,2 В
• Управление питанием: 24–240 В AC/DC (совместимо с большинством стандартных цепей управления)
• Задержка срабатывания: от 0,5 до 10 секунд (регулируется)
• Выход: один коммутирующий контакт (без указания типа НЗ/НО - используется внешняя схема)
• Степень защиты: УХЛ4 (работает при температуре от −40C до +40C, устойчиво к влаге и запылённости)

Совместимость и монтаж

Реле контроля однофазного напряжения РКН-1М-15 УХЛ4 монтируется на DIN-рейку 35 мм. Для работы требуется подключение двух цепей: входного контролируемого напряжения и цепи управления (питание устройства). Выходной контакт - это просто размыкаемый/замыкаемый элемент; он требует внешней схемы (например, контактора или другого исполнительного устройства) для фактического отключения нагрузки. Не имеет встроенного силового контакта - нельзя использовать для прямого отключения мощных потребителей.

Безопасность и стандарты

Изделие соответствует требованиям к работе в условиях умеренного и холодного климата (класс УХЛ4). Применяет принципы безопасности, характерные для промышленных реле: гальваническая развязка между цепями управления и контроля, изоляция по классу II. Сертифицировано для использования в электроустановках согласно ГОСТ Р МЭК 60255.

Преимущества

• Поддержка как переменного, так и постоянного тока - универсальное решение для смешанных систем
• Широкий диапазон настройки порогов позволяет адаптировать устройство под любые типы нагрузок
• Регулируемая задержка исключает ложные срабатывания при кратковременных скачках напряжения
• Низкий энергопотребление цепи управления - совместимо с маломощными источниками
• Простая установка на DIN-рейку и минимум проводов для подключения

Ограничения применения

• Не предназначен для прямого отключения нагрузки выше 5 А - необходимо применять внешние контакторы
• Отсутствие встроенных НЗ/НО контактов требует дополнительной схемотехники для реализации нужной логики (например, “запуск после восстановления”)
• Не работает в трёхфазных сетях - только для однофазных цепей
• Не обеспечивает защиту от импульсных помех - рекомендуется параллельно устанавливать фильтры при наличии частотных преобразователей

Примеры использования

• Защита насосной станции от понижения напряжения в ночное время
• Автоматическое отключение кондиционера при перегреве сети перед ремонтом
• Контроль зарядного устройства свинцово-кислотных аккумуляторов в системах бесперебойного питания
• Обеспечение безопасного режима работы CNC-станка при нестабильном питании

Практические советы

• При настройке порогов учтите номинальное напряжение вашей сети - например, для 220 В AC лучше выставить нижний порог около 190 В, верхний - 250 В
• Выбирайте задержку 2–5 секунд для бытовой техники, чтобы избежать срабатываний при кратковременных просадках
• Проверьте полярность при подключении постоянного тока - неверная полярность может повредить внутреннюю схему
• Для сложных систем используйте РКН-1М-15 УХЛ4 вместе с контактором - тогда можно реализовать самоблокировку и ручной сброс
• Не забудьте проверить посадочные размеры: устройство рассчитано на стандартную DIN-рейку 35 мм
