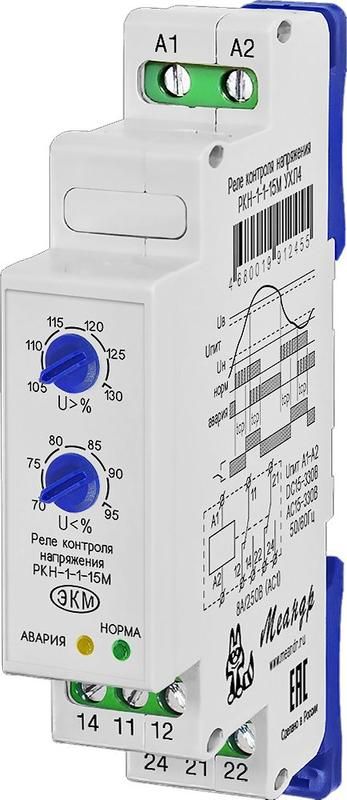

Реле контроля напряжения РКН-1-1-15М УХЛ4 Меандр A8302-19912455

Реле контроля напряжения РКН-1-1-15М УХЛ4 от бренда Меандр предназначено для защиты оборудования от аварийных колебаний напряжения в сетях переменного и постоянного тока. Его можно использовать как в промышленных системах, так и в бытовой автоматике - особенно там, где важна стабильность питания.

Назначение и область применения

Реле контроля напряжения РКН-1-1-15М УХЛ4 отслеживает уровень напряжения в сети и отключает нагрузку при выходе за установленные пределы. Это предотвращает повреждение чувствительной аппаратуры из-за перенапряжения, заниженного напряжения или полного исчезновения питания. Подходит для защиты насосов, компрессоров, станков, систем освещения, HVAC и других устройств, работающих от однофазной сети.

Технические характеристики

• Диапазон измеряемого напряжения: 24–240 В (переменного или постоянного тока)
• Порог срабатывания: от 16,8 до 312 В - позволяет настраивать границы защиты шире, чем сам диапазон измерений
• Питание цепи управления: 24–240 В AC/DC - совместимо с большинством промышленных и бытовых систем
• Количество переключающих контактов: 2 - каждый контакт работает как коммутатор, но без фиксированного состояния (НО/НЗ не указаны)
• Функции защиты: контроль повышенного и пониженного напряжения, в том числе для однофазных сетей
• Время задержки срабатывания: от 0,5 до 10 секунд - можно настроить под требования системы, чтобы избежать ложных срабатываний при кратковременных просадках

Совместимость и монтаж

Реле контроля напряжения РКН-1-1-15М УХЛ4 устанавливается на DIN-рейку 35 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для подключения используйте два входа: один - для контролируемого напряжения (например, фаза и нуль нагрузки), второй - для собственного питания устройства (может быть тем же источником). Оба контура работают как с переменным, так и с постоянным током - это важно при использовании в системах с выпрямителями или солнечными установками.

Безопасность и стандарты

Изделие соответствует климатическому исполнению УХЛ4 - значит, выдерживает температурный диапазон от −40C до +40C и повышенную влажность. Применимо для внутренней установки в помещениях с контролируемым микроклиматом. Нет сертификата CE или UL - использование вне стран ЕАЭС требует проверки местных норм.

Преимущества

• Поддержка как переменного, так и постоянного тока - универсальность для смешанных систем
• Широкий диапазон настройки порогов срабатывания - гибкость при адаптации под разные типы нагрузок
• Регулируемая задержка срабатывания - снижает количество ложных отключений при краткосрочных скачках
• Отсутствие механических элементов внутри - надежная работа даже в условиях вибраций

Ограничения применения

• Не предназначен для трехфазных сетей - только однофазные цепи
• Контакты не имеют четко определённого типа (НО/НЗ); требуется проверка схемы перед монтажом
• Не обеспечивает защиту от импульсных помех или высокочастотных выбросов - рекомендуется применять дополнительно фильтры
• Максимальное время задержки - 10 секунд; для длительных процессов (например, запуск двигателей) может потребоваться внешняя система временной задержки

Примеры использования

• Защита холодильного оборудования на складе - отключение при просадке ниже 180 В
• Автоматическое отключение сварочного аппарата при перенапряжении выше 250 В
• Управление насосом в системе водоснабжения - отключение при отсутствии напряжения или при падении ниже 200 В
• Стабилизация питания PLC-систем в условиях нестабильной сети

Практические советы

• При настройке порогов учтите номинальное напряжение вашей нагрузки - например, для 220 В сети лучше установить нижний порог на 180–190 В, верхний - на 240–250 В
• Если используется постоянный ток, убедитесь, что полярность подключения соблюдена - хотя реле работает с обоими направлениями, некорректное подключение может повредить внутреннюю схему
• Не подключайте мощные нагрузки напрямую через контакты реле - используйте его как управляющее устройство для контактора
• Проверьте соответствие класса защиты IP - изделие не имеет указанных значений, поэтому не применяйте в сырых или пыльных средах без корпуса
• При первом запуске протестируйте работу с искусственным изменением напряжения - например, с помощью ЛАТРа
