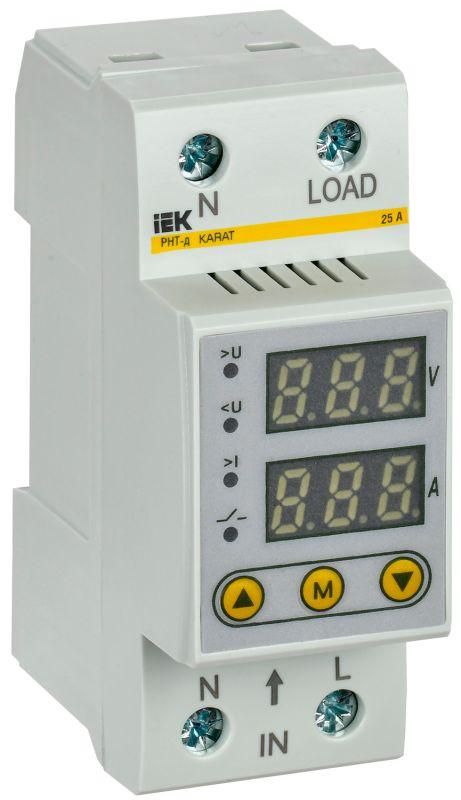

Реле напряжения и тока РНТ-д однофазное 36мм 25А | IVC21-1-25 IEK

Реле напряжения и тока РНТ-д однофазное 36 мм 25 А от IEK (ИЭК) - устройство для защиты бытовой и малой промышленной техники от аварийных колебаний напряжения. Установлено в распределительных щитах, контролирует входящее напряжение и отключает нагрузку при выходе за заданные пределы. Артикул ivc21-1-25.

Назначение и область применения

Реле напряжения и тока РНТ-д однофазное 36 мм 25 А предназначено для автоматического отключения электропитания при опасном изменении напряжения - слишком высоком или слишком низком. Защищает оборудование от повреждений, вызванных просадками, скачками или перегрузками сети. Подходит для установки в жилых квартирах, частных домах, небольших офисах, мастерских и других объектах с однофазной сетью 220 В. Не применяется для трёхфазных систем или мощных промышленных установок.

Технические характеристики

• Тип тока: переменный (AC), 50 Гц
• Напряжение питания цепи управления: 220 В
• Максимальный коммутируемый ток: 25 А
• Диапазон контроля напряжения: два режима - 140–210 В и 220–280 В (выбираются пользователем)
• Контролируемые параметры: нижний и верхний пороги напряжения, функция гистерезиса
• Задержка включения после восстановления напряжения: 5–600 секунд (настраивается)
• Выход: один нормально разомкнутый контакт (NO)
• Подключение: винтовые зажимы
• Срок службы: до 10 лет

Совместимость и монтаж

Реле напряжения и тока РНТ-д однофазное 36 мм 25 А устанавливается на DIN-рейку шириной 36 мм в электрический щит. Для подключения используются винтовые клеммы - провода зачищаются на 6–8 мм и затягиваются отверткой. Нагрузка подключается к выходным контактам, питание - к входным. Обязательно соблюдать полярность фазы и нуля. Кабель сечением до 2,5 мм2 рекомендован для надёжного контакта. Монтаж возможен только при отключенном питании.

Преимущества

• Автоматическое отключение при аварии - снижает риск выхода из строя дорогостоящей техники
• Настройка порогов через кнопочное меню - можно адаптировать под реальные условия сети
• Гистерезис предотвращает «дребезг» - реле не будет включаться/выключаться при колебаниях на границе порога
• Удобная задержка включения - даёт время на стабилизацию сети перед возобновлением работы оборудования
• Компактный формат 36 мм - легко помещается даже в плотно заполненные щиты

Ограничения применения

• Не предназначен для трёхфазных сетей - работает только с одной фазой 220 В
• Не контролирует ток нагрузки - хотя в названии указано «ток», фактически управление происходит только по напряжению
• Не имеет IP-защиты - устанавливается только во внутренние щиты, исключающие доступ воды и пыли
• Не обеспечивает защиту от импульсных перенапряжений (молнии, скачки) - требует параллельной установки УЗИП
• Не поддерживает удалённый мониторинг или сигнализацию - все действия локальны

Примеры использования

• Защита холодильника, стиральной машины и кондиционера в частном доме с нестабильной сетью
• Обеспечение безопасной работы компьютеров и серверов в небольшом офисе
• Страхование сварочных аппаратов и насосов в мастерской от просадок напряжения
• Контроль питания освещения и бытовой техники в дачном домике

Практические советы

• Выбирайте диапазон 140–210 В, если в вашем районе часто бывают просадки; 220–280 В - при частых перенапряжениях
• Установите задержку включения не менее 60 секунд, чтобы сеть успела стабилизироваться после сбоя
• Проверьте посадочный размер: ширина 36 мм соответствует стандартной DIN-рейке - совместимо с большинством щитов IEK KARAT
• Не используйте реле в помещениях с повышенной влажностью - корпус не герметичен
• При первом запуске проверьте работу: искусственно заведите напряжение ниже/выше порога - реле должно отключить нагрузку
