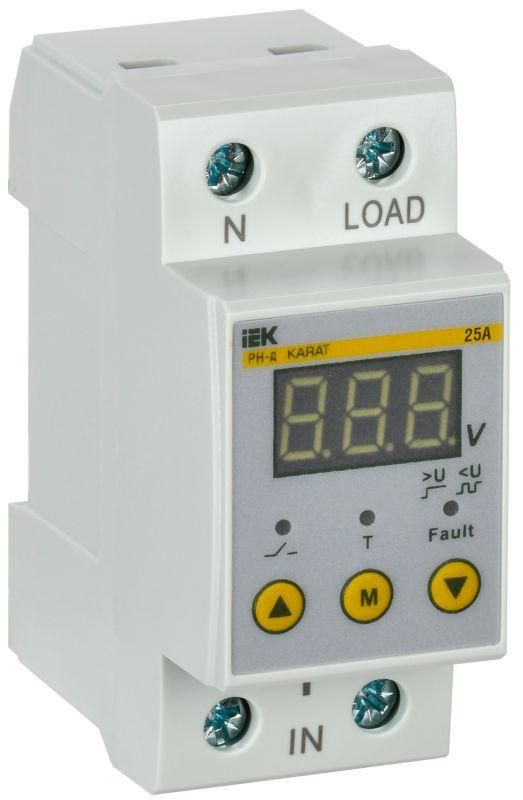

Реле напряжения РН-д однофазное 36мм 25А | IVR21-1-25 IEK

Реле напряжения однофазное РН-д 36мм 25А от IEK (ИЭК) - устройство для защиты бытовой и малой промышленной техники от скачков и проседаний напряжения. Установлено в распределительных щитах, обеспечивает надёжное отключение нагрузки при опасных значениях напряжения. Артикул ivr21-1-25 соответствует серии KARAT.

Назначение и область применения

Реле напряжения однофазное РН-д 36мм 25А контролирует уровень напряжения в сети и автоматически отключает питание, если оно выходит за заданные границы. Предназначено для защиты оборудования от повреждений, вызванных перенапряжением, заниженным напряжением или его колебаниями. Подходит для установки в жилых квартирах, частных домах, офисах, мастерских и других объектах с однофазной сетью 220 В.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания цепи управления: 220 В
• Диапазоны контроля: 140–210 В и 220–280 В - можно выбрать один из двух режимов работы
• Контролируемые параметры: минимальное и максимальное напряжение, снижение напряжения
• Гистерезис: встроен - предотвращает постоянное включение/выключение при колебаниях на граничных значениях
• Задержка включения: 5–600 секунд - позволяет избежать ложных срабатываний при кратковременных перепадах
• Контакты: 1 нормально разомкнутый (NO), переключающих контактов нет
• Максимальный ток контактов: 25 А
• Подключение: винтовые зажимы
• Срок службы: до 10 лет
• Габарит: 36 мм - стандартный модульный размер для DIN-рейки

Совместимость и монтаж

Реле напряжения однофазное РН-д 36мм 25А монтируется на DIN-рейку в электрическом щите. Для подключения используются винтовые клеммы - провода фазы и нуля заводятся в соответствующие входы. Выходной контакт управляет нагрузкой через внешний контактор или напрямую - при условии, что ток потребления не превышает 25 А. Устройство совместимо с любыми щитами, поддерживающими модульную компоновку 36 мм. Не требует внешнего питания - работает от сети 220 В.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и аналогичных применений. Произведено в рамках серийной линейки KARAT от IEK, которая прошла испытания на соответствие ГОСТ Р 50030.5.1 и другим отечественным нормам. Наличие гистерезиса и задержки включения снижает риск аварийных ситуаций при нестабильном напряжении.

Преимущества

• Два заранее установленных диапазона напряжения - удобно выбирать под тип сети (например, 140–210 В для старых домов, 220–280 В для современных)
• Гистерезис исключает “дребезг” контактов при колебаниях на пороге срабатывания
• Настройка задержки включения - позволяет избежать отключения при кратковременных просадках (например, при запуске двигателя)
• Простое кнопочное меню - пользователь может изменить пороги срабатывания без специального оборудования
• Модульный формат 36 мм - легко заменить или добавить в существующий щит

Ограничения применения

• Не предназначено для трёхфазных систем - только для однофазной сети 220 В
• Максимальный ток нагрузки - 25 А; при больших токах требуется использование внешнего контактора
• Не имеет функции контроля тока - только напряжения
• Не поддерживает удалённый доступ или интеграцию в умные системы - полностью автономное устройство
• Не рекомендуется для установки во влажных помещениях без дополнительной защиты корпуса

Примеры использования

• Защита холодильника, стиральной машины и микроволновой печи в квартире с нестабильным напряжением
• Обеспечение безопасной работы насосов, компрессоров и сварочных аппаратов в гараже
• Страхование дорогостоящего оборудования в небольшом офисе или мини-цехе
• Дополнительная защита перед групповым автоматом в щите частного дома

Практические советы

• Выбирайте диапазон 140–210 В, если в вашем районе часто бывают просадки напряжения ниже 200 В. Диапазон 220–280 В лучше подходит для стабильных сетей.
• Задержку включения настраивайте в зависимости от типа нагрузки: для двигателей - 60–120 сек, для освещения и электроники - 5–30 сек.
• Проверьте посадочный размер: 36 мм - точно соответствует стандартной DIN-рейке. Убедитесь, что в щите достаточно места для этого устройства и возможного будущего расширения.
• При подключении используйте провода сечением не менее 2,5 мм2 для тока 25 А. Качественно затяните винты - плохой контакт может вызвать нагрев.
• Реле напряжения однофазное РН-д 36мм 25А не требует обслуживания, но проверяйте его работу раз в год - имитируйте перепад напряжения, чтобы убедиться в срабатывании.
