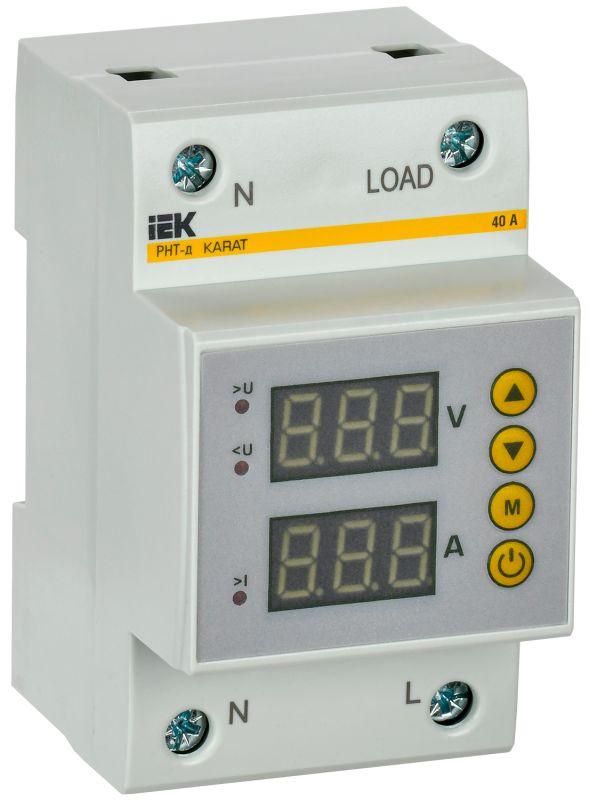

Реле напряжения и тока РНТ-д однофазное 54мм 40А | IVC31-1-40 IEK

Реле напряжения и тока РНТ-д однофазное 54 мм 40 А от IEK предназначено для защиты оборудования от аварийных колебаний сети - повышенного или заниженного напряжения. Устройство устанавливается в распределительных щитах и работает в сетях переменного тока с питанием 220 В. Артикул ivc31-1-40 соответствует серии РНТ-д и модели KARAT.

Назначение и область применения

Реле напряжения и тока РНТ-д однофазное 54 мм 40 А контролирует уровень напряжения в сети и отключает нагрузку при выходе за заданные границы. Это предотвращает повреждение чувствительной техники - холодильников, кондиционеров, компьютеров, насосов и других устройств, работающих от бытовой сети. Подходит для установки в жилых домах, квартирах, малых офисах и мастерских.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания цепи управления: 220 В
• Диапазоны контроля напряжения: 120–210 В и 220–300 В - можно выбрать один из двух режимов работы
• Максимальный коммутируемый ток: 40 А
• Количество контактов: 1 нормально разомкнутый (NO), переключающих контактов нет
• Гистерезис: да - предотвращает постоянное включение/выключение при скачках напряжения на граничных значениях
• Задержка на включение: 5–600 секунд - позволяет избежать ложных срабатываний при кратковременных просадках
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Срок службы: до 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Реле напряжения и тока РНТ-д однофазное 54 мм 40 А монтируется на DIN-рейку шириной 35 мм. Размер корпуса 54 мм обеспечивает компактную установку даже в плотных щитах. Для подключения используются винтовые клеммы - провода зачищаются на 8–10 мм и затягиваются усилием 0,4–0,5 Нм. Обязательно отключите питание перед работой. Кабель входа и выхода рекомендуется использовать сечением не менее 6 мм2 для тока 40 А.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и аналогичных применений. Произведено в соответствии с международными стандартами IEC 61010 и ГОСТ Р 50030.2. Применяется в системах с TN-S и TN-C-S. Не предназначен для взрывоопасных сред или помещений с высокой влажностью без дополнительной защиты.

Преимущества

• Автоматическое отключение при опасном напряжении - снижает риск выхода из строя дорогостоящего оборудования
• Настройка порогов через кнопочное меню - легко адаптировать под конкретную сеть
• Функция гистерезиса исключает «дребезг» контактов при нестабильной сети
• Задержка включения защищает от импульсных помех и кратковременных перегрузок
• Чёткий дисплей показывает текущее напряжение - удобно для диагностики состояния сети

Ограничения применения

• Не поддерживает управление током - контролируется только напряжение
• Не рассчитано на работу при температуре ниже –10 C или выше +50 C
• Не имеет IP-защиты - нельзя устанавливать вне закрытых щитов или во влажных помещениях
• Подходит только для однофазных сетей 220 В - не применяется в трёхфазных системах
• Не заменяет УЗО или автоматический выключатель - требует совместной установки с этими устройствами

Примеры использования

• Защита холодильника в частном доме при частых перепадах напряжения
• Стабилизация питания для медицинского оборудования в небольшой клинике
• Обеспечение безопасной работы насоса в системе водоснабжения дома
• Защита сервера или точечной зарядки электромобиля в гараже

Практические советы

• Выбирайте диапазон 120–210 В, если в вашем районе часто бывают просадки; 220–300 В - при частых перенапряжениях
• Установите задержку включения не менее 60 секунд, чтобы избежать срабатывания после включения мощных потребителей
• Проверьте посадочный диаметр DIN-рейки - он должен точно соответствовать 35 мм
• Не используйте устройство в сетях с частыми импульсными помехами - лучше сочетать с фильтром
• При первом запуске внимательно следите за отображаемым значением напряжения - оно должно соответствовать реальному уровню в сети
