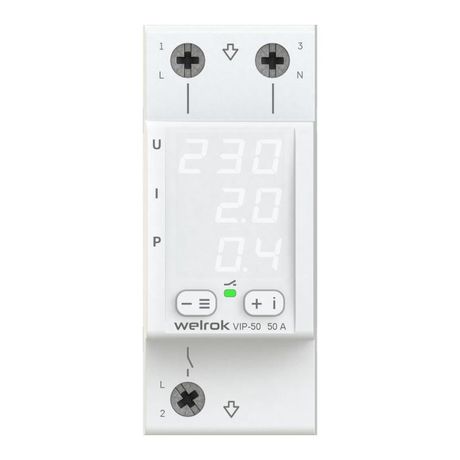

Многофункциональное реле VIP-50 - 4660251140311 Welrok

Реле многофункциональное VIP-50 от Welrok - устройство защиты оборудования от перепадов напряжения, обрыва нуля и перегрузок. Подходит для автоматического отключения и повторного включения нагрузки при восстановлении нормальных условий. Артикул VIP-50 обеспечивает точный контроль по напряжению, току и мощности в одной компактной платформе.

Назначение и область применения

Реле многофункциональное VIP-50 предназначено для защиты электротехнического оборудования от аварийных режимов сети: просадок и скачков напряжения, обрыва нулевого провода, превышения тока или активной мощности. Устройство отключает нагрузку при выходе параметров за заданные пороги и автоматически возвращает питание после восстановления нормальных значений. Применяется в системах с однофазными потребителями: насосы, кондиционеры, нагревательные элементы, станки, системы вентиляции, бытовые и промышленные установки с чувствительной аппаратурой.

Технические характеристики

• Род тока: переменный (AC) - как для включения, так и для контролируемого напряжения
• Номинальное напряжение питания цепи управления (Us): 100–420 В AC
• Пороговое напряжение срабатывания: 120–280 В
• Диапазон измерения напряжения 1: 120–210 В (низкий уровень)
• Диапазон измерения напряжения 2: 220–280 В (высокий уровень)
• Минимальное время задержки срабатывания без выдержки: 0,03 с
• Минимальное регулируемое время задержки: 3 с
• Максимально допустимое время задержки: 999 с
• Измерение напряжения: TrueRMS - точное определение действующего значения даже при искажённой форме сигнала
• Количество НО контактов: 1 (нормально разомкнутый - используется для коммутации нагрузки)
• Количество НЗ контактов: 0
• Количество переключающих контактов: 0
• Напряжение постоянного тока (DC): не поддерживается - 0 В
• Габариты: 2 модуля (стандартная DIN-рейка)
• Корпус: самозагасающий материал (не поддерживает горение)

Совместимость и монтаж

Реле многофункциональное VIP-50 монтируется на DIN-рейку шириной 35 мм. Клеммы рассчитаны на медные жилы сечением до 2,5 мм2. Для подключения требуется только фаза и ноль - заземление необязательно, но рекомендовано. Контакт NO (нормально разомкнутый) подключается последовательно с нагрузкой. Управление осуществляется через внутреннюю катушку, которая получает питание от сети 100–420 В AC. Отдельный источник питания не нужен. Монтаж возможен в щитах с температурой от -25C до +60C. Не требует внешних трансформаторов тока - измерение тока и мощности выполняется внутри устройства.

Безопасность и стандарты

Корпус реле многофункциональное VIP-50 выполнен из материала, не поддерживающего горение, что соответствует требованиям безопасности при перегреве. Устройство проектировалось с учётом принципов надёжной работы в условиях нестабильной сети. Сертификаты соответствия не указаны - проверьте наличие сертификации по местным нормам перед использованием в промышленных объектах.

Преимущества

• TrueRMS-измерение - точное определение напряжения даже при наличии гармоник и искажений формы волны
• Регулируемый гистерезис - снижает количество ложных срабатываний при колебаниях напряжения около порога
• Настройка времени задержки включения - позволяет избежать одновременного запуска нескольких устройств после восстановления питания
• Защита от частых срабатываний - исключает «дребезг» при нестабильной сети
• Контроль по току и мощности - даёт возможность точно ограничивать энергопотребление и балансировать нагрузку между фазами
• Визуальная индикация состояния - светодиоды показывают текущий режим (норма/отключение/ошибка)

Ограничения применения

• Не работает с сетями постоянного тока - DC не поддерживается
• Нет переключающих контактов - нельзя использовать для сложных схем переключения (например, реверса)
• Нельзя применять в трёхфазных системах - только для однофазных цепей
• Максимальное напряжение питания - 420 В; при превышении возможен выход из строя
• Не имеет IP-защиты - предназначен для установки в закрытых щитах, не для открытого монтажа
• Токовая защита не имеет отдельной шкалы - её пороги задаются программно, но не отображаются явно на лицевой панели

Примеры использования

• Защита холодильного оборудования в торговых залах - отключает при просадке ниже 180 В и включает с задержкой 30 с после восстановления
• Автоматическое управление насосом в системе водоснабжения - отключает при превышении мощности выше 3,5 кВт, предотвращая перегрузку двигателя
• Обеспечение стабильной работы CNC-станка - предотвращает повреждение ЧПУ при скачках напряжения выше 260 В
• Распределение нагрузки в многоквартирном доме - с помощью контроля тока можно ограничить суммарную мощность на этаже, чтобы не выбивали автоматы

Практические советы

• При настройке порогов используйте диапазоны 120–210 В и 220–280 В - они покрывают большинство реальных ситуаций в городских сетях
• Для оборудования с высокими пусковыми токами (двигатели) установите минимальную задержку включения не менее 10–30 с - это избавит от ложных срабатываний
• Проверяйте правильность подключения нуля - обрыв нулевого провода является одним из основных триггеров отключения
• Не устанавливайте реле рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты) - это может вызвать помехи в работе
• При первом запуске протестируйте работу с имитацией просадки напряжения - убедитесь, что задержка и пороги работают как ожидалось
• Артикул VIP-50 совместим со всеми типами щитов, где есть место под 2 модуля - легко заменяет аналоги других брендов
