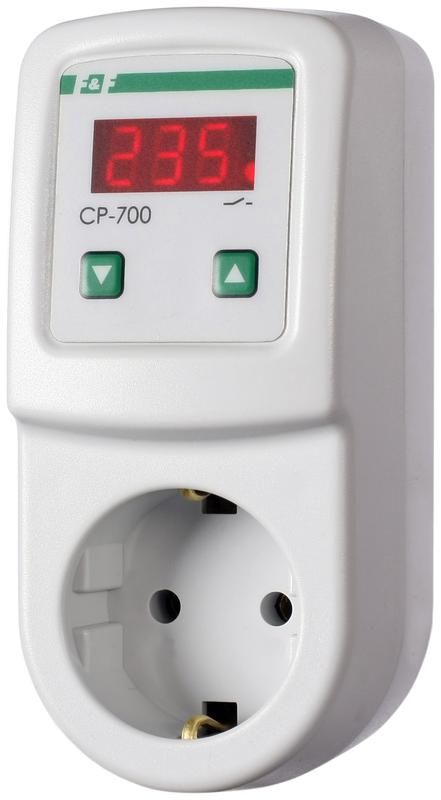

Реле напряжения CP-700 (однофазный; цифровая индикация тип корпуса вилка-розетка; 150-300В 16А 1NO IP20) F&F EA04.009.010 Евроавтоматика

Реле контроля напряжения CP-700 от Евроавтоматика предназначено для автоматического отключения нагрузки при выходе напряжения за допустимые пределы. Устройство имеет компактный корпус типа “вилка-розетка”, что позволяет легко подключить его между источником питания и оборудованием. Артикул ea04.009.010 подходит для защиты бытовых и промышленных устройств от перегрузок, проседаний и обрывов нуля.

Назначение и область применения

Реле контроля напряжения CP-700 защищает оборудование от повреждений, вызванных колебаниями напряжения в сети: высокими скачками, длительным занижением или обрывом нулевого провода. Когда напряжение выходит за заданные границы, реле размыкает контакт и отключает подключенную нагрузку. После нормализации параметров сети — автоматически возвращает питание спустя установленное время.

Подходит для защиты холодильников, кондиционеров, насосов, компьютерной техники, систем автономного освещения и другого чувствительного оборудования. Часто применяется в жилых домах, офисах, малых производствах и на объектах с нестабильной сетью.

Технические характеристики

• Тип: однополюсное реле контроля напряжения (1NO)
• Напряжение питания: 150–310 В переменного тока (AC)
• Коммутируемый ток: 16 А
• Диапазон регулировки нижнего порога: 150–210 В
• Диапазон регулировки верхнего порога: 230–310 В
• Задержка срабатывания: 0,1–10 секунд (настраивается)
• Индикация: LED-дисплей, показывает текущее напряжение
• Степень защиты: IP20 — противостояние крупному пылевому мусору, но не герметичная
• Рабочий температурный диапазон: –25…+50 °C
• Климатическое исполнение: УХЛ4 — для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля напряжения CP-700 имеет встроенные клеммы для подключения входа и выхода. Монтаж выполняется в виде “вилка-розетка”: устройство вставляется в обычную розетку, а к нему подключается потребитель через штекер. Это исключает необходимость в сложной проводке.

Не требует установки на DIN-рейку — отличается от других моделей серии CP, которые монтируются в щиты. Подходящий способ для временных решений, мобильных установок или ситуаций, когда нельзя вскрыть распределительный щит.

Обязательно проверьте совпадение стандарта розетки: устройство рассчитано на европейские/российские розетки 220–230 В, 16 А. Нельзя использовать с удлинителями на 10 А — риск перегрева контактов.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от брызг воды или пыли. Поэтому применение возможно только внутри помещений, в сухих условиях.

Автоматический режим возврата снижает риск человеческой ошибки, однако не рекомендован для критических систем, где требуется ручное включение (например, медицинское оборудование).

Преимущества

• Цифровая индикация — видно реальное напряжение в сети, а не просто состояние “вкл/выкл”
• Настройка порогов — можно адаптировать под конкретные условия сети (например, в деревне часто падает напряжение ниже 180 В)
• Гибкая задержка — позволяет избежать ложных срабатываний при краткосрочных помехах
• Простота подключения — не нужен доступ к щитовой, достаточно розетки
• Высокая коммутационная способность — 16 А хватает для большинства бытовых приборов

Ограничения применения

• Не предназначен для постоянной работы во влажных средах (ванная, баня, улица) — IP20 недостаточно
• Не работает при напряжении ниже 150 В — при глубоком проседании сети реле не включится даже после восстановления
• Не поддерживает трехфазные системы — только однофазные цепи
• Не используется в качестве основного автомата — служит лишь вторичной защитой
• Не совместим с генераторами с нестабилизированным выходом — может постоянно срабатывать

Примеры использования

• Защита холодильника в квартире с частыми перепадами напряжения
• Подключение кондиционера в офисе, где сеть старая и есть риск перенапряжения
• Электрический насос для полива на даче — отключается при падении напряжения ночью
• Видеонаблюдение и Wi-Fi маршрутизатор — чтобы не терять связь при кратковременных отключениях
• Чайник, микроволновка, стиральная машина — особенно актуально в регионах с плохим качеством энергоснабжения

Практические советы

• Перед первым запуском настройте пороги: определите минимальное и максимальное напряжение в вашей сети, используя тестовый мультиметр
• Если реле часто срабатывает — увеличьте задержку до 5–10 секунд, чтобы избежать реакций на кратковременные импульсы
• Не включайте мощные устройства (>3,5 кВт) сразу после включения — они дают большой пусковой ток; лучше подключать через отдельный контур
• Проверяйте плотность соединения вилки и розетки — плохой контакт может нагреваться и привести к отказу
• Для долговечной работы не оставляйте реле включенным без нагрузки более месяца — периодически включайте хотя бы один прибор
• Arтикул ea04.009.010 — единственный вариант этого формата в линейке Eвроавтоматика. Аналоги имеют другой интерфейс и не подходят для розеточного монтажа
