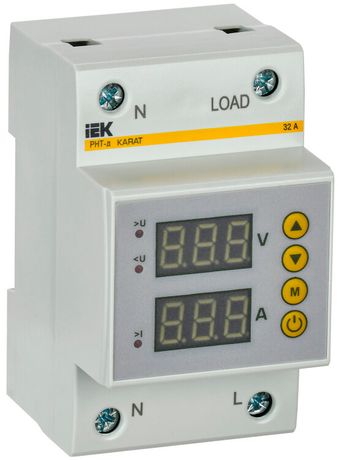

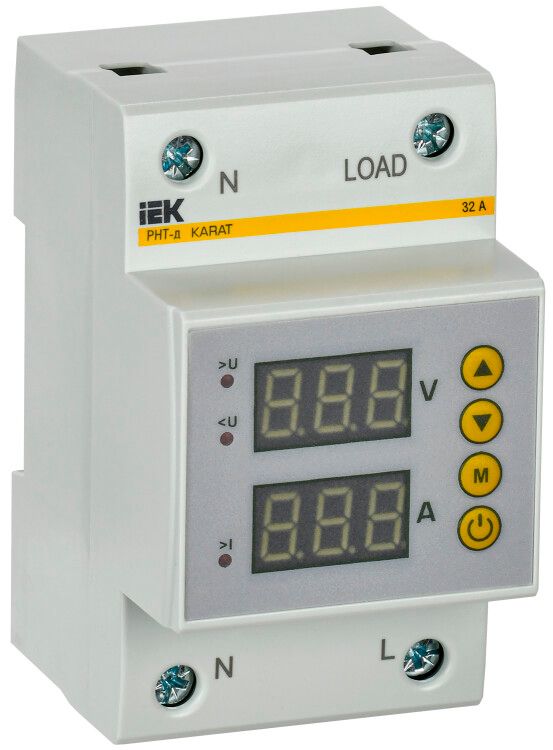

Реле напряжения и тока РНТ-д однофазное 54мм 32А | IVC31-1-32 IEK

Реле напряжения и тока РНТ-д однофазное 54мм 32А от IEK предназначено для защиты бытовых и малогабаритных промышленных устройств от аварийных колебаний сети. Устройство контролирует напряжение в реальном времени, отключает питание при опасных значениях и показывает текущие параметры на дисплее. Артикул ivc31-1-32 соответствует серии РНТ-д и подходит для установки в стандартные распределительные щиты.

Назначение и область применения

Реле напряжения и тока РНТ-д однофазное 54мм 32А используется для автоматического отключения нагрузки при превышении или снижении напряжения за установленные пороги. Защищает оборудование от повреждений, вызванных просадками, перенапряжениями или нестабильной сетью. Применяется в жилых домах, квартирах, офисах, мастерских и небольших торговых точках, где есть чувствительная техника - холодильники, кондиционеры, насосы, компьютеры, освещение.

Технические характеристики

• Номинальное напряжение питания: 220 В переменного тока (AC)
• Номинальный ток: 32 А
• Частота: 50 / 60 Гц
• Диапазоны контроля напряжения: 120–210 В и 220–300 В - два режима работы для разных типов сетей
• Контролирует как понижение, так и повышение напряжения
• Гистерезис встроен - предотвращает постоянное включение/выключение при колебаниях у порога
• Задержка включения: 5–600 секунд - можно настроить, чтобы избежать ложных срабатываний после восстановления напряжения
• Индикация: цветной дисплей отображает текущее напряжение и состояние реле
• Контакты: один нормально замкнутый (НО) контакт, 32 А
• Подключение: винтовые зажимы - надёжное и проверенное решение
• Степень защиты: IP20 - подходит только для внутренней установки в закрытых щитах
• Температурный диапазон: от -20C до +55C
• Срок службы: 10 лет
• Механическая износостойкость: 100 000 циклов
• Материал корпуса: пластик, белый цвет
• Способ монтажа: DIN-рейка 35 мм

Совместимость и монтаж

Реле напряжения и тока РНТ-д однофазное 54мм 32А устанавливается на стандартную DIN-рейку в электрическом щите. Подключение проводов осуществляется через винтовые клеммы - достаточно затянуть жилы сечением до 16 мм2. Обязательно соблюдать полярность: L и N должны быть подключены правильно. Контакт NO разрывает фазу нагрузки - подключается последовательно между источником и оборудованием. Для правильной работы требуется наличие нулевого провода. Не подходит для трёхфазных систем или постоянного тока.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытового и аналогичного промышленного оборудования. Степень защиты IP20 исключает доступ к токоведущим частям пальцами, но не обеспечивает защиту от влаги - запрещена установка в сырых помещениях, на улице или в щитах без крышки. Максимальный рабочий ток 32 А позволяет использовать реле для защиты групповой нагрузки, но не для мощных двигателей свыше 7 кВт без дополнительного магнитного пускателя.

Преимущества

• Два диапазона напряжения позволяют адаптировать реле под условия сети - например, в деревне с низким напряжением или в городе с высокими скачками
• Гистерезис снижает количество ложных срабатываний, продлевая срок жизни контактов
• Настройка задержки включения предотвращает “дребезг” при нестабильной сети
• Дисплей даёт наглядную информацию - не нужен внешний вольтметр
• Простое меню управления - настройка порогов выполняется кнопками без инструментов
• Высокая механическая долговечность - 100 тысяч циклов

Ограничения применения

• Не работает без нулевого провода - требует TN-S или TN-C-S системы
• Не предназначен для защиты от импульсных перенапряжений (молнии, коммутационные броски) - нужна дополнительная защита
• IP20 - нельзя устанавливать в открытых шкафах, на улице, в банях, подвале без сушки
• Максимальный ток 32 А - не подходит для крупных тепловых насосов, электроплит, печей выше 7 кВт
• Не имеет функции контроля тока - только напряжение; если нужна защита от перегрузки по току - требуется другое устройство

Примеры использования

• Защита холодильника в частном доме с нестабильной сетью - отключает питание при падении ниже 180 В
• Обеспечение стабильной работы видеонаблюдения в офисе при перепадах напряжения
• Автоматическое отключение кондиционера при превышении 250 В, что характерно для некоторых районов Москвы и Санкт-Петербурга
• Контроль напряжения перед насосом в системе водоснабжения дома

Практические советы

• Выбирая место установки, убедитесь, что рядом нет источников тепла - температура внутри щита не должна превышать +55C
• При настройке порогов используйте реальные замеры напряжения в вашей сети - не ориентируйтесь на 220 В как на идеал
• Задержку включения рекомендуется выставлять не менее 60 секунд, особенно если сеть часто “проседает”
• Проверьте, что винтовые клеммы плотно затянуты - слабый контакт может вызвать перегрев даже при номинальном токе
• Реле РНТ-д совместимо с другими изделиями серии KARAT - легко интегрируется в комплектацию щита IEK
• Если вам нужна защита и по току - рассмотрите модели с пометкой “РНТ-д с токовым контролем”, они отличаются конструкцией и ценой
