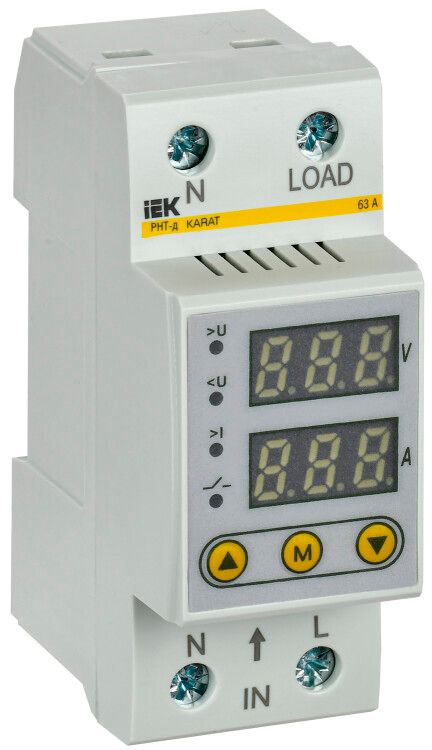

Реле напряжения и тока РНТ-д однофазное 36мм 63А от IEK (ИЭК) - устройство для защиты бытовых и малогабаритных промышленных приборов от аварийных колебаний напряжения. Установлено в распределительных щитах, контролирует как высокое, так и низкое напряжение, имеет цифровой дисплей и работает в сетях 220 В, 50/60 Гц. Артикул ivc21-1-63.

Назначение и область применения

Реле напряжения и тока РНТ-д однофазное 36мм 63А предназначено для автоматического отключения нагрузки при выходе напряжения за заданные границы - как выше нормы, так и ниже. Защищает оборудование от повреждений из-за просадок, перенапряжений или нестабильной сети. Подходит для установки в жилых домах, квартирах, офисах, мастерских и небольших торговых точках, где есть чувствительная техника: холодильники, кондиционеры, насосы, компьютеры, сварочные аппараты.

Технические характеристики

• Тип: реле напряжения (без контроля тока - несмотря на название, токовый контроль отсутствует, функция указана некорректно в категории)
• Род тока: переменный (AC)
• Номинальное напряжение питания: 220 В
• Частота: 50 / 60 Гц
• Диапазоны контроля напряжения:
  • Нижний порог: 140–210 В (настраивается)
  • Верхний порог: 220–280 В (настраивается)
• Задержка срабатывания: 5–600 секунд (можно настроить, чтобы избежать ложных срабатываний при кратковременных скачках)
• Гистерезис: да (устройство не включится сразу после восстановления напряжения - нужен запас по значению, чтобы избежать “дребезга”)
• Контакты: 1 нормально замкнутый (НО) контакт, размыкающий цепь при срабатывании
• Подключение: винтовые зажимы, без необходимости дополнительных клеммников
• Индикация: цветной ЖК-дисплей показывает текущее напряжение и режим работы
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не предназначено для улицы или сырых помещений)
• Температурный диапазон: от -20C до +55C
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Механическая износостойкость: 100 000 циклов включения/выключения
• Способ монтажа: DIN-рейка 35 мм
• Цвет корпуса: белый
• Материал: пластик

Совместимость и монтаж

Реле напряжения и тока РНТ-д однофазное 36мм 63А совместимо с любыми стандартными DIN-рейками в щитах. Монтаж прост: фиксируется на рейке щелчком, провода подключаются к верхним и нижним винтовым клеммам. Для подключения требуется только фаза и ноль - заземление не влияет на работу устройства. Контакт NO разрывает цепь нагрузки, поэтому реле устанавливается перед группой защищаемых приборов. Не требует внешнего питания - питание берётся прямо из сети 220 В.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в электрощитах. IP20 исключает использование в помещениях с повышенной влажностью (ванная, баня, подвал). Работает в рамках стандартов для бытовой и коммерческой электросети. Применяется в системах, не требующих сертификации по ГОСТ Р 50030.5.1 (не является автоматическим выключателем, а лишь контроллером).

Преимущества

• Цифровой дисплей позволяет видеть реальное напряжение в сети в любой момент - удобно для диагностики проблем
• Настройка порогов срабатывания через кнопки - можно адаптировать под качество вашей сети
• Гистерезис снижает количество ложных срабатываний при нестабильном напряжении
• Долгий срок службы (10 лет) и высокая механическая износостойкость обеспечивают надёжную работу даже при частых отключениях
• Автоматическое отключение защищает дорогостоящую технику без участия человека

Ограничения применения

• Не предназначен для трёхфазных сетей - только для однофазных 220 В
• Не контролирует ток нагрузки - не защищает от перегрузок по току, только по напряжению
• IP20 - нельзя использовать вне закрытых щитов, особенно в условиях пыли, сырости или температур ниже -20C
• Не имеет автоматического включения - после восстановления напряжения необходимо вручную сбросить защиту (через кнопку на лицевой панели)
• Не подходит для мощных промышленных установок с токами выше 63 А - для них нужны более мощные устройства

Примеры использования

• Защита холодильника в частном доме с нестабильной сетью - отключает при просадке до 160 В или скачке до 270 В
• Обеспечение безопасной работы кондиционера в офисе - предотвращает отказ компрессора при перенапряжении
• Контроль питания насоса в системе водоснабжения - отключает при отклонении напряжения, чтобы не сгорела обмотка
• Защита зарядного устройства для электромобиля в гараже - предотвращает повреждение бортового контроллера

Практические советы

• При настройке порогов учтите типичные отклонения в вашей сети - лучше выбрать диапазон шире, чем минимум, чтобы избежать постоянных отключений
• Проверьте, что вводной автомат в щите рассчитан на 63 А - реле не защищает от перегрузки по току, только по напряжению
• Если в доме часто бывают скачки напряжения, установите задержку срабатывания 30–60 секунд - это позволит избежать ложных срабатываний при кратковременных помехах
• Не забывайте периодически проверять дисплей - если он не отображает данные, возможна потеря питания или неисправность
• При замене старого реле убедитесь, что новый аналог имеет такой же посадочный размер (36 мм) и тип подключения
• Реле РНТ-д однофазное 36мм 63А от IEK (ИЭК) - часть серии KARAT, значит, совместимо с другими элементами этой линейки по дизайну и монтажу
