Альбатрос РНТ-63А многофункциональное реле. Защитное устройство 5 в 1 (Umax, Umin, Imax, КЗ, УЗИП) | 602 Бастион

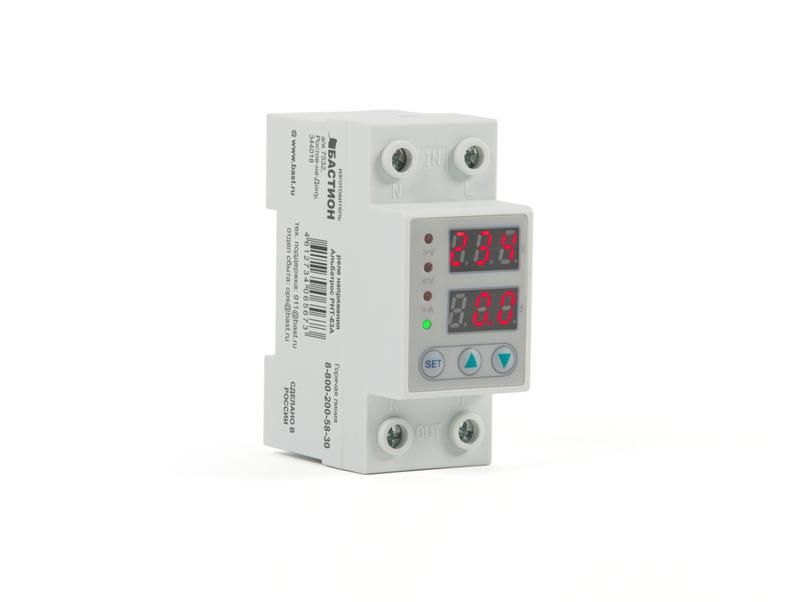

Реле напряжения РНТ-63А от Бастион - устройство для защиты электрооборудования от перепадов напряжения и перегрузок по току. Монтируется на DIN-рейку, имеет цифровую индикацию и автоматическое восстановление после устранения аварии. Артикул 602 подходит для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

Реле напряжения РНТ-63А защищает оборудование от опасных отклонений сетевого напряжения и превышения тока. Автоматически отключает нагрузку при аварии и снова включает её через заданную паузу, когда параметры нормализуются. Подходит для защиты бытовой техники, насосов, компрессоров, систем освещения и промышленных станков в условиях нестабильной сети.

Технические характеристики

• Номинальное входное напряжение: 220 В
• Номинальный ток: 63 А
• Защита от повышенного напряжения: порог 230–300 В (регулируемый)
• Защита от пониженного напряжения: порог 145–210 В (регулируемый)
• Защита от перегрузки по току: порог 1–63 А (регулируемый)
• Задержка включения после аварии: 3–300 секунд (регулируемая)
• Индикация: цифровые дисплеи текущих значений напряжения и тока, светодиоды состояния аварий
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал корпуса: пластик
• Способ монтажа: на DIN-рейку шириной 2U

Совместимость и монтаж

Реле напряжения РНТ-63А устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Ширина устройства соответствует 2 модулям (2U), что позволяет разместить его рядом с другими автоматическими выключателями и УЗО. Для подключения используются клеммы на передней панели - провода до 25 мм2. Перед монтажом проверьте соответствие номинала тока (63 А) нагрузке цепи - превышение вызовет выход из строя.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего использования в помещениях. IP20 исключает применение во влажных средах, на улице или в местах с высокой запылённостью. Наличие защиты от КЗ и перегрузки снижает риск возгорания при аварийных режимах работы.

Преимущества

• Цифровая индикация позволяет точно контролировать реальные значения напряжения и тока без внешних приборов
• Настройка всех порогов защиты - гибкая адаптация под конкретную сеть и нагрузку
• Автоматическое восстановление после устранения причины аварии - минимизирует необходимость ручного вмешательства
• Компактный формат 2U экономит место в щите
• Поддерживает работу при частых колебаниях напряжения без ложных срабатываний

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP20 не обеспечивает защиту от влаги и пыли
• Не работает при напряжении ниже 90 В - возможен отказ индикации и управления
• Не заменяет УЗО или дифференциальный автомат - не защищает от утечек тока на землю
• Не рассчитан на постоянную работу при токе выше 63 А - превышение вызывает перегрев и выход из строя
• Не рекомендовано использовать в сетях с частыми импульсными скачками напряжения - требуется дополнительная фильтрация

Примеры использования

• Щитовая квартиры - защита холодильника, стиральной машины и кондиционера от просадок и перенапряжений
• Производственный участок - управление насосами и компрессорами при нестабильном питании
• Объекты с генераторным питанием - предотвращение повреждения оборудования при старте/остановке ГЭС
• Частные дома в сельской местности - где часто бывают перепады напряжения из-за старой ЛЭП

Практические советы

• Перед установкой проверьте максимальный ток потребления всей группы нагрузки - он не должен превышать 63 А
• Настройте пороги защиты согласно паспортным данным чувствительного оборудования - например, для некоторых насосов оптимально 235 В верхний порог
• Не закрывайте устройство крышкой или материалами, препятствующими теплоотводу - даже при IP20 перегрев снижает срок службы
• При частых срабатываниях проверьте качество контактов на DIN-рейке и состояние входного автомата - проблема может быть не в реле, а в плохом соединении
• Реле напряжения РНТ-63А требует периодической проверки индикации - если дисплей мерцает или показывает неверные значения, возможно, нужна диагностика или замена
