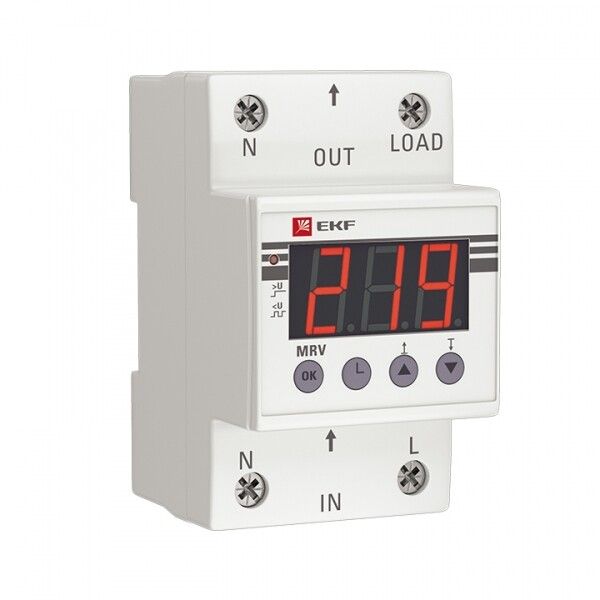

Реле напряжения с дисплеем MRV 63A EKF PROxima | MRV-63A

Реле напряжения с дисплеем MRV 63A от EKF обеспечивает точный контроль входного напряжения в бытовых и промышленных сетях, автоматически отключая нагрузку при отклонении параметров за установленные границы. Устройство с цифровым дисплеем и настройкой через кнопки подходит для защиты оборудования в условиях нестабильной сети.

Назначение и область применения

Реле напряжения с дисплеем MRV 63A предназначено для защиты электроприборов от аварийных режимов: повышенного, заниженного или исчезнувшего напряжения. Оно отслеживает параметры сети в реальном времени и при выходе за пороги - с задержкой - размыкает цепь, предотвращая повреждение чувствительной техники. Применяется в системах с однофазным питанием: насосы, компрессоры, кондиционеры, осветительные системы, станки, конвейеры, а также в распределительных щитах жилых и коммерческих зданий.

Технические характеристики

• Номинальный ток: 63 А - способно коммутировать мощную нагрузку без внешних контакторов
• Номинальное напряжение питания: 60–300 В AC - работает даже при значительных проседаниях напряжения
• Контролируемые диапазоны: 120–210 В и 230–300 В - два независимых порога для разных типов сетей (например, 220 В и 240 В)
• Порог срабатывания: 120–300 В - можно настроить любую границу внутри этого диапазона
• Время задержки: 0,02–600 сек - позволяет избежать ложных срабатываний при кратковременных скачках
• Гистерезис: да - после срабатывания реле возвращается в рабочее состояние только при восстановлении напряжения на величину, отличную от порога срабатывания (избегает “дребезга” при нестабильной сети)
• Контакты: 1 нормально замкнутый (1НО), 0 нормально разомкнутых (0НЗ) - используется для разрыва фазы при аварии
• Индикация: цифровой дисплей - показывает текущее напряжение, упрощает диагностику и настройку
• Монтаж: на DIN-рейку 35 мм - совместим с большинством шкафов и щитов
• Подключение: винтовые клеммы - надёжное соединение с проводами до 25 мм2

Совместимость и монтаж

Реле напряжения с дисплеем MRV 63A устанавливается на стандартную DIN-рейку. Для подключения используются винтовые клеммы - достаточно зачистить провода на 8–10 мм и затянуть их усилием, соответствующим рекомендациям производителя. Нельзя использовать с постоянным током (DC): устройство рассчитано только на переменный ток (AC). Подключается последовательно в фазный провод перед нагрузкой. Нулевой провод проходит мимо реле - он не коммутируется. Контакт 1НО разрывает цепь при срабатывании; при отключённом напряжении контакт остаётся замкнутым (нормальное положение).

Безопасность и стандарты

Реле напряжения с дисплеем MRV 63A соответствует требованиям безопасности для устройств класса II (двойная изоляция). Произведено в соответствии с международными стандартами IEC/EN 61010-1 для измерительных приборов. Не требует специального обслуживания, но не предназначен для установки во взрывоопасных средах или местах с высокой вибрацией.

Преимущества

• Цифровой дисплей - наглядно показывает действующее напряжение, что упрощает настройку и диагностику
• Настройка через кнопки - удобнее, чем механические потенциометры, особенно в темноте или при ограниченном доступе
• Широкий диапазон работы (60–300 В) - подходит для слабых сетей, где напряжение часто падает ниже 180 В
• Гистерезис - снижает частоту включений/выключений при колебаниях напряжения около порога
• Высокий номинальный ток (63 А) - позволяет управлять крупной нагрузкой без дополнительных аппаратов

Ограничения применения

• Не подходит для трёхфазных сетей - только для однофазного подключения
• Не имеет встроенного теплового или токового контроля - только напряжение
• Не работает при отсутствии напряжения питания (не запитывается от нагрузки)
• Не допускается установка в помещениях с влажностью выше 90 % без дополнительной герметизации
• Не следует применять в сетях с частыми импульсными помехами без фильтров - возможны ложные срабатывания

Примеры использования

• Защита холодильника в домашнем щите при просадках напряжения ночью
• Автоматическое отключение бассейнового насоса при превышении 240 В
• Стандартная защита вентиляционных установок в офисных зданиях
• Контроль напряжения на участке конвейера с PLC, где перепады вызывают сбои управления

Практические советы

• При настройке порогов учтите номинальное напряжение вашей сети: для 220 В используйте диапазон 120–210 В, для 230–240 В - 230–300 В
• Задержку срабатывания лучше выставить не менее 1–5 сек - так реле не будет реагировать на кратковременные скачки
• Проверьте посадочный диаметр DIN-рейки: MRV 63A совместим с рейками шириной 35 мм, но не с более узкими
• При первом включении - проверьте отображаемое напряжение на дисплее: если оно сильно расходится с тестером, возможно, проблема в подключении
• Не закручивайте винты слишком сильно - это повредит медные клеммы и приведёт к перегреву
• Для длительной эксплуатации в пыльных условиях рекомендуется установка в закрытый щит с IP54+
