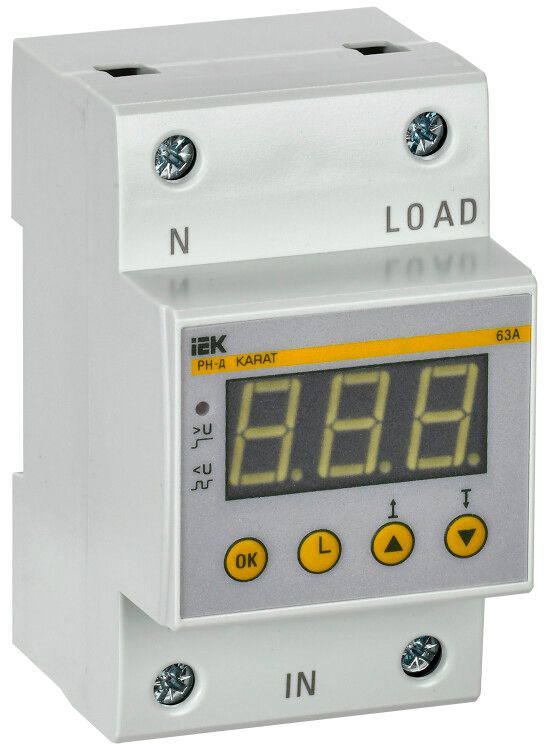

Реле напряжения РН-д однофазное 54мм 63А | IVR31-1-63 IEK

Реле напряжения РН-д однофазное 54 мм 63 А от IEK (ИЭК) - устройство для защиты бытовых и малогабаритных промышленных приборов от опасных колебаний сетевого напряжения. Автоматически отключает питание при превышении или падении порогов, обеспечивая долгую работу оборудования. Артикул ivr31-1-63 соответствует серии KARAT.

Назначение и область применения

Реле напряжения РН-д однофазное 54 мм 63 А предназначено для контроля уровня напряжения в однофазной сети 220 В. Оно отключает нагрузку, когда напряжение выходит за заданные границы - ниже 120 В или выше 300 В - чтобы предотвратить повреждение чувствительной техники. Устройство устанавливают в распределительных щитках жилых домов, дач, офисов и небольших мастерских. Подходит для защиты холодильников, стиральных машин, компьютеров, насосов и другого оборудования, которое не переносит перенапряжения или просадок.

Технические характеристики

• Тип: реле напряжения, однофазное
• Номинальный ток: 63 А - способно коммутировать мощную нагрузку, например, тепловые завесы или группы розеток
• Напряжение питания: 220 В AC
• Диапазон контроля: два режима - 120–210 В (низкий порог) и 220–300 В (высокий порог); можно выбрать нужный через меню
• Частота: 50/60 Гц - совместимо с сетями России и стран СНГ
• Задержка срабатывания: от 5 до 600 секунд - позволяет избежать ложных срабатываний при кратковременных скачках
• Гистерезис: есть - после отключения реле не включится сразу при восстановлении напряжения, а ждёт, пока оно станет безопаснее на определённую величину
• Индикация: да, с дисплеем - показывает текущее напряжение и состояние (вкл./выкл.)
• Степень защиты: IP20 - защищено от прикосновений пальцев и крупных предметов, но не от воды и пыли; требует установки внутри закрытого щита
• Температура работы: от -20C до +55C - подходит для неотапливаемых помещений, но не для улицы
• Срок службы: 10 лет
• Механическая износостойкость: 100 000 циклов - надёжно работает при частых отключениях
• Контакты: один нормально замкнутый (НО) контакт, винтовое подключение
• Материал корпуса: пластик, белый цвет
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Реле напряжения РН-д однофазное 54 мм 63 А монтируется на стандартную DIN-рейку в электрощите. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм и затягиваются отверткой. Обязательно соблюдать полярность: фаза и ноль подаются на входные клеммы, нагрузка - на выходные. Контролируемая нагрузка должна быть не более 63 А. Реле не имеет переключающих контактов - значит, оно управляет внешним контактором или автоматом, если требуется разрыв силовой цепи. Само реле не отключает ток, а лишь подаёт сигнал на внешний аппарат.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в помещениях. IP20 исключает риск случайного прикосновения к токоведущим частям, но не защищает от влаги - нельзя использовать в сырых местах, на улице или в банях. Применение в соответствии с ПУЭ и ГОСТ Р 50030.2. Работает в рамках стандартных значений частоты и напряжения для бытовых сетей.

Преимущества

• Два четко разделённых диапазона контроля - удобно настраивать под типичные проблемы в вашей сети (например, низкое напряжение ночью или высокое при аварии на ЛЭП)
• Настройка порогов через кнопки - не нужны дополнительные инструменты или программаторы
• Жидкокристаллический дисплей - видно реальное напряжение в любой момент
• Гистерезис снижает количество “дребезга” контактов при нестабильном напряжении
• Длительный срок службы и высокая механическая износостойкость - меньше замен и ремонта

Ограничения применения

• Не предназначен для трёхфазных систем - только для однофазной сети 220 В
• Не отключает саму нагрузку - требует внешнего автомата или контактора для разрыва цепи
• IP20 - запрещена установка в открытых шкафах, на улице, в ванных комнатах и других влажных зонах
• Не контролирует ток - только напряжение. Если проблема в перегрузке по току, нужна дополнительная защита (автоматический выключатель)
• Не поддерживает удалённый доступ или Wi-Fi - все действия выполняются вручную на лицевой панели

Примеры использования

• Защита холодильника в частном доме с нестабильной сетью - отключает при падении напряжения ниже 150 В
• Обеспечение стабильной работы CNC-станка в мини-цеху - предотвращает сбои при скачках до 290 В
• Автоматическое отключение бойлера при аварийном повышении напряжения
• Контроль качества питания в офисе с сервером и оргтехникой

Практические советы

• Выбирайте диапазон 120–210 В, если часто бывают просадки, и 220–300 В - если есть перенапряжения. Можно переключать в меню
• Задержку срабатывания лучше установить на 30–120 секунд: этого достаточно, чтобы избежать реакций на кратковременные импульсы
• Проверьте посадочный размер: корпус шириной 54 мм - убедитесь, что в щите хватает места
• Подключайте реле перед основными автоматами - так оно будет контролировать всю группу
• Не используйте реле как самостоятельный выключатель - всегда применяйте его вместе с автоматическим выключателем подходящего номинала
• При первом включении проверьте дисплей: он должен показывать реальное напряжение в сети. Если значения не совпадают - возможна ошибка настройки
