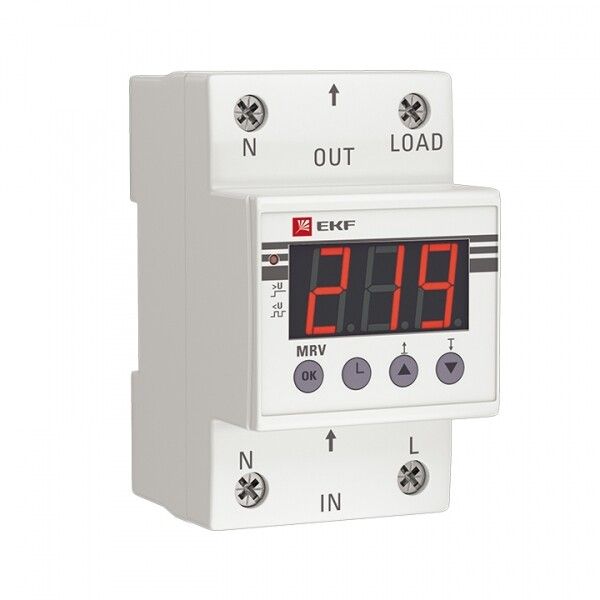

Реле напряжения с дисплеем MRV 50A EKF PROxima | MRV-50A

Реле напряжения с дисплеем MRV 50 ампер от EKF предназначено для защиты оборудования от скачков и просадок напряжения в бытовых и промышленных сетях. Устройство оснащено цифровым дисплеем, позволяет точно настраивать пороги срабатывания и работает в диапазоне 60–300 В. Артикул mrv-50a подходит для установки на DIN-рейку и рассчитан на нагрузку до 50 А.

Назначение и область применения

Реле напряжения с дисплеем MRV 50 ампер от EKF обеспечивает автоматическое отключение нагрузки при опасных отклонениях напряжения - как при повышении, так и при снижении. Это предотвращает выход из строя чувствительной техники: холодильников, насосов, систем управления, светодиодных светильников и другого оборудования, работающего от однофазной сети.

Подходит для использования в жилых домах, офисах, производственных цехах, на объектах с нестабильным питанием. Особенно актуально там, где частые колебания напряжения вызывают сбои или повреждения техники.

Технические характеристики

• Тип тока: Переменный (AC)
• Номинальный ток: 50 А - способно коммутировать нагрузку до этой величины
• Диапазон измерения напряжения: два режима - 120…210 В и 230…300 В; устройство автоматически определяет тип сети
• Пороговое напряжение срабатывания: 120…300 В - границы, при достижении которых происходит отключение
• Напряжение питания устройства: 60…300 В - реле работает даже при значительных просадках напряжения
• Гистерезис: Да - предотвращает «дребезг» при колебаниях напряжения у порога срабатывания
• Задержка срабатывания: 0,02–600 секунд - можно настроить время отключения после превышения порога
• Количество контактов: 1 нормально замкнутый (НО), 0 нормально разомкнутых (НЗ) - контактная группа открывает цепь при аварии
• Индикация: Цифровой дисплей показывает текущее напряжение в реальном времени
• Монтаж: На DIN-рейку шириной 35 мм
• Подключение: Винтовые зажимы - надежное и проверенное решение для проводов до 4 мм2

Совместимость и монтаж

Реле напряжения с дисплеем MRV 50 ампер совместимо с любыми однофазными сетями 220/230 В и 110/120 В. Подключается последовательно в фазный провод перед нагрузкой. Для работы требуется только подача напряжения на входные клеммы - внешний источник питания не нужен.

Устанавливается на стандартную DIN-рейку. Кабели подсоединяются через винтовые зажимы: рекомендуется использовать медные провода сечением 0,5–4 мм2. После подключения необходимо выбрать подходящий диапазон измерения (120–210 В или 230–300 В) с помощью кнопок на лицевой панели.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств класса II (двойная изоляция). Применяет принципы защиты, предусмотренные ГОСТ Р 50030.5.1 и IEC 60947-5-1. Отсутствие открытых токоведущих частей и герметичный корпус обеспечивают безопасность при обслуживании.

Преимущества

• Цифровой дисплей позволяет видеть точное значение напряжения в любой момент - удобно для диагностики
• Автоматический выбор диапазона измерения (120–210 В или 230–300 В) исключает ошибки при настройке
• Функция гистерезиса снижает количество ложных срабатываний при нестабильной сети
• Настройка задержки от 0,02 до 600 секунд позволяет избежать отключения при кратковременных скачках
• Высокая допустимая мощность (50 А) делает устройство пригодным для защиты мощных потребителей - тепловых завес, компрессоров, насосов

Ограничения применения

• Не предназначен для трёхфазных сетей - работает только в однофазных цепях
• Не имеет собственного переключающего контакта для включения нагрузки - используется только для отключения
• Не защищает от импульсных помех, высокочастотных выбросов или коротких замыканий - требует дополнительной защиты (например, УЗИП)
• Не подходит для постоянной работы при напряжении ниже 60 В - устройство просто не будет запускаться

Примеры использования

• Защита холодильника в квартире с нестабильным напряжением - отключает при падении ниже 180 В или росте выше 260 В
• Контроль питания насосной станции в частном доме - предотвращает работу при недостаточном напряжении, которое может привести к перегреву двигателя
• Обеспечение стабильности работы CNC-станка на производстве - отключает оборудование при аварийных отклонениях
• Защита системы видеонаблюдения и сервера в офисе - сохраняет данные и продлевает срок службы БП

Практические советы

• Перед установкой определите среднее напряжение в вашей сети - выберите диапазон 120–210 В для старых сетей (110–127 В) или 230–300 В для современных (220–240 В)
• Настройте задержку срабатывания не менее 1–5 секунд, чтобы избежать реакции на кратковременные просадки (например, при запуске двигателей)
• Проверьте соответствие сечения проводов: для 50 А используйте минимум 6 мм2 меди, особенно на длинных участках
• Не забудьте про визуальный контроль - дисплей MRV 50 ампер покажет, есть ли напряжение на входе, даже когда реле отключено
• При использовании в условиях повышенной влажности или пыли - убедитесь, что шкаф имеет достаточную степень защиты IP54 и выше
