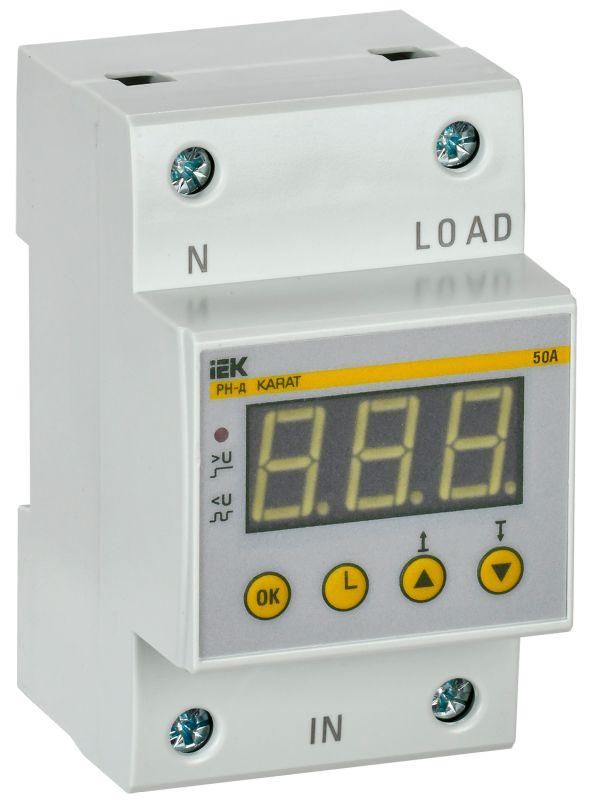

Реле напряжения РН-д однофазное 54мм 50А | IVR31-1-50 IEK

Реле напряжения однофазное РН-д 54мм 50А от IEK (ИЭК) предназначено для защиты бытового и малогабаритного промышленного оборудования от аварийных колебаний сети - повышенного или заниженного напряжения. Артикул ivr31-1-50 обеспечивает надёжную работу в условиях нестабильной электросети, особенно в регионах с частыми перепадами напряжения.

Назначение и область применения

Реле напряжения однофазное РН-д 54мм 50А контролирует уровень напряжения в однофазной сети и отключает нагрузку при выходе за заданные границы. Это предотвращает повреждение чувствительной техники - холодильников, кондиционеров, насосов, компьютеров и другого оборудования, которое не переносит скачков напряжения.

Устройство устанавливается в распределительных щитах жилых домов, дач, офисов и небольших предприятий. Подходит для замены старых механических реле или в качестве дополнительной защиты после УЗО.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания цепи управления: 220 В
• Диапазоны контроля: два режима - 120–210 В и 220–300 В (выбор через меню)
• Гистерезис: да - предотвращает постоянное включение/выключение при колебаниях на граничных значениях
• Задержка включения: 5–600 секунд (настраивается, чтобы избежать ложных срабатываний при кратковременных просадках)
• Контакты: один нормально разомкнутый контакт (NO), коммутирующая способность до 50 А
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Дисплей: есть - отображает текущее напряжение и установленные пороги

Совместимость и монтаж

Реле напряжения однофазное РН-д 54мм 50А монтируется на DIN-рейку шириной 35 мм - совместимо со всеми стандартными щитами. Для подключения используется три клеммы: вход фазы, выход на нагрузку и ноль. Напряжение питания берётся прямо из сети - внешний источник не нужен.

Монтаж выполняется при отключенном питании. Кабели затягиваются винтами с усилием, соответствующим рекомендациям производителя - не переусердствуйте, чтобы не повредить контакты. После установки проверьте правильность подключения и настройте пороги согласно условиям вашей сети.

Безопасность и стандарты

Реле напряжения РН-д 54мм 50А соответствует требованиям безопасности для устройств класса II (двойная изоляция). Применяется в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Защита IP20 - подходит только для внутренней установки в закрытых щитах, не предназначен для улицы или сырых помещений.

Преимущества

• Два диапазона напряжения позволяют адаптировать пороги под типичные условия в вашем районе - например, 120–210 В для сельской местности, где часто бывают просадки, или 220–300 В для городских сетей с высокими перегрузками.
• Функция гистерезиса снижает количество ложных срабатываний - устройство не будет “дребезжать” при напряжении около порогового значения.
• Настройка через кнопки позволяет легко изменять верхние и нижние пределы без инструментов - просто выберите нужный диапазон и задайте задержку.
• Цифровой дисплей показывает реальное напряжение в момент срабатывания - помогает диагностировать причины аварии.
• Высокая коммутационная способность (50 А) позволяет использовать реле для защиты мощных групп потребителей - например, всей квартиры или небольшого магазина.

Ограничения применения

• Не подходит для трёхфазных систем - работает только с одной фазой и нулём.
• Не защищает от короткого замыкания или перегрузки по току - требуется обязательная установка автомата перед реле.
• Не имеет функции защиты от импульсных перенапряжений (грозовые разряды) - для этого нужны дополнительные устройства типа УЗИП.
• Не рассчитано на влажные среды - запрещена установка в банях, подвалах без вентиляции или на улице.
• Максимальный ток 50 А - не применяйте для мощных нагревательных установок свыше 11 кВт без учёта коэффициента запаса.

Примеры использования

• Защита холодильника и микроволновой печи в квартире с нестабильной сетью - реле отключит питание при падении ниже 180 В или росте выше 250 В.
• Автоматическое отключение кондиционера при перегрузке сети во время пиковых нагрузок вечером.
• Обеспечение безопасной работы насоса в системе водоснабжения дома - предотвращает сгорание двигателя при низком напряжении.
• Контроль качества питания в мини-офисе с сервером, принтером и другой оргтехникой.

Практические советы

• Выбирайте диапазон 120–210 В, если в вашем населённом пункте часто бывают просадки до 160–180 В; используйте 220–300 В там, где напряжение часто скачет выше 240 В.
• Установите задержку включения не менее 60 секунд - это исключит повторное включение при кратковременной аварии (например, при запуске крупного двигателя).
• Проверяйте соответствие посадочного места - ширина корпуса 54 мм требует свободного участка на DIN-рейке, не забудьте про зазоры для вентиляции.
• После установки протестируйте работу: временно завышайте напряжение на входе (через ЛАТР) и убедитесь, что реле отключает нагрузку точно на заданном пороге.
• Не игнорируйте срок службы - даже если реле работает, через 8–10 лет рекомендуется замена, так как электроника теряет точность.
