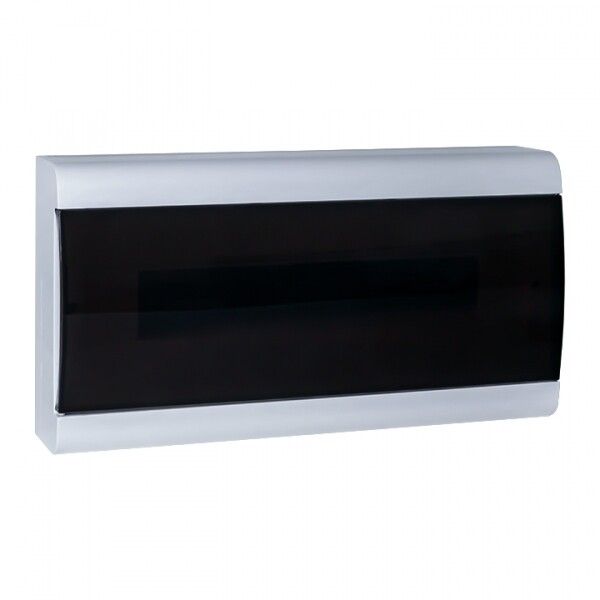

Щит распределительный навесной ЩРН-П-18 "SlimBox" IP41 EKF PROxima | sb-n-18

Щит распределительный навесной ЩРН-П-18 IP41 от бренда EKF серии SlimBox PROxima — компактный корпус из прочного пластика для внутренней установки модульной аппаратуры в жилых и коммерческих помещениях. Артикул sb-n-18 обеспечивает надёжное распределение электроэнергии с доступом к оборудованию через прозрачную дверцу.

Назначение и область применения

Щит распределительный навесной ЩРН-П-18 IP41 предназначен для монтажа модульных устройств: автоматических выключателей, УЗО, реле времени, электросчётчиков и других элементов управления. Подходит для использования в квартирах, офисах, магазинах и других закрытых помещениях с контролируемой средой. Навесная установка позволяет легко интегрировать щит в стену или на поверхность без необходимости штробления.

Технические характеристики

• Тип: навесной распределительный щит
• Количество модулей: 18 (стандартный шаг 17,5 мм)
• Степень защиты: IP41 — защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик, глянцевый белый цвет
• Конструкция: один ряд, одна дверца
• Наличие DIN-рейки: да, стандартная, для крепления модулей
• Тип крышки: поворотная дверца с замком (не указана модель замка)
• Смотровое окно: прозрачная дверца — возможность визуального контроля состояния оборудования без открывания
• Гарантия: 60 месяцев (5 лет)

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-18 IP41 совместим со всеми стандартными модулями шириной 17,5 мм, соответствующими DIN EN 60947. Монтаж осуществляется на стену с помощью крепёжных отверстий в задней стенке корпуса. Для фиксации используются дюбели или саморезы — рекомендуемый диаметр крепёжа до 5 мм. Габариты корпуса позволяют размещать до 18 модулей, включая устройства с увеличенной глубиной — например, некоторые модели УЗО или счётчиков. Благодаря небольшой высоте основания, внутри остаётся достаточное пространство для прокладки и соединения проводов.

Безопасность и стандарты

Щит распределительный навесной ЩРН-П-18 IP41 соответствует требованиям безопасности для бытовых и коммерческих систем. Степень защиты IP41 гарантирует безопасность при случайном контакте с частями внутри щита (защита от пальцев и инструментов) и от попадания капель воды сверху. Прозрачная дверца снижает риск перегрева благодаря естественной циркуляции воздуха. Корпус выполнен из самозатухающего пластика, соответствующего нормам UL94 V-0.

Преимущества

• Прозрачная дверца — позволяет контролировать состояние автоматов и индикаторов без вскрытия
• Высокая степень герметичности IP41 — предотвращает попадание пыли и влаги в условиях обычной эксплуатации
• ABS-пластик — устойчив к механическим воздействиям, не корродирует, долговечен
• Эргономичная форма — малая высота основания упрощает работу с проводами при монтаже
• Аesthetic design — белый глянцевый корпус гармонично сочетается с современным интерьером

Ограничения применения

Щит распределительный навесной ЩРН-П-18 IP41 не предназначен для установки на улице, в сырых помещениях (банях, подвалах) или зонах с постоянным брызгами воды. Степень защиты IP41 недостаточна для условий повышенной влажности или мытья струёй воды. Также не следует использовать в местах с риском ударов или значительных механических нагрузок — корпус пластиковый, хотя и прочный, не рассчитан на промышленные условия с вибрацией. Количество модулей ограничено 18 — для больших систем требуется несколько щитов или другая серия.

Примеры использования

• Распределительный щит в квартире — управление освещением, розетками, кондиционером
• Управление группами розеток в офисе или торговом зале
• Подключение УЗО и автоматов в домашнем электрощите вместо старого металлического
• Интеграция с умными счётчиками и таймерами для автоматизации потребления

Практические советы

• Перед монтажом проверьте, чтобы все модули поместились в 18 слотов — учтите глубину некоторых УЗО и дифференциальных автоматов
• Не используйте щит в качестве внешнего — даже при наличии смотрового окна он не защищён от дождя или пыли сбоку
• При подключении проводов оставляйте запас длины — ограниченное пространство требует аккуратной прокладки
• Частые открытия дверцы не влияют на срок службы, но не стоит применять силу — механизм hinges рассчитан на регулярное использование, но не на удары
• Для обслуживания можно открутить дверцу полностью — она крепится на петлях, а не на защёлках
