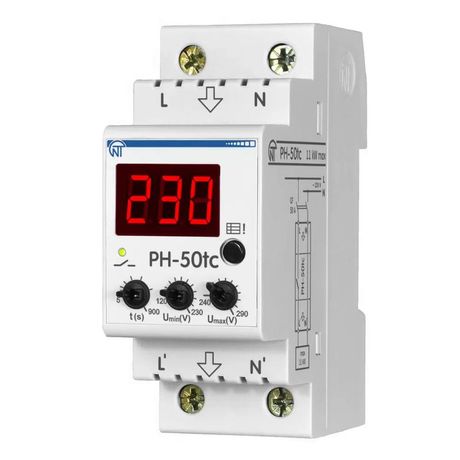

Реле напряжения РН-50tc - 50А – 220В DIN рейка для защиты техники во всей квартире 2 журнал аварий термозащита НовАтек-Электро 3425600050tc 3425600050tс

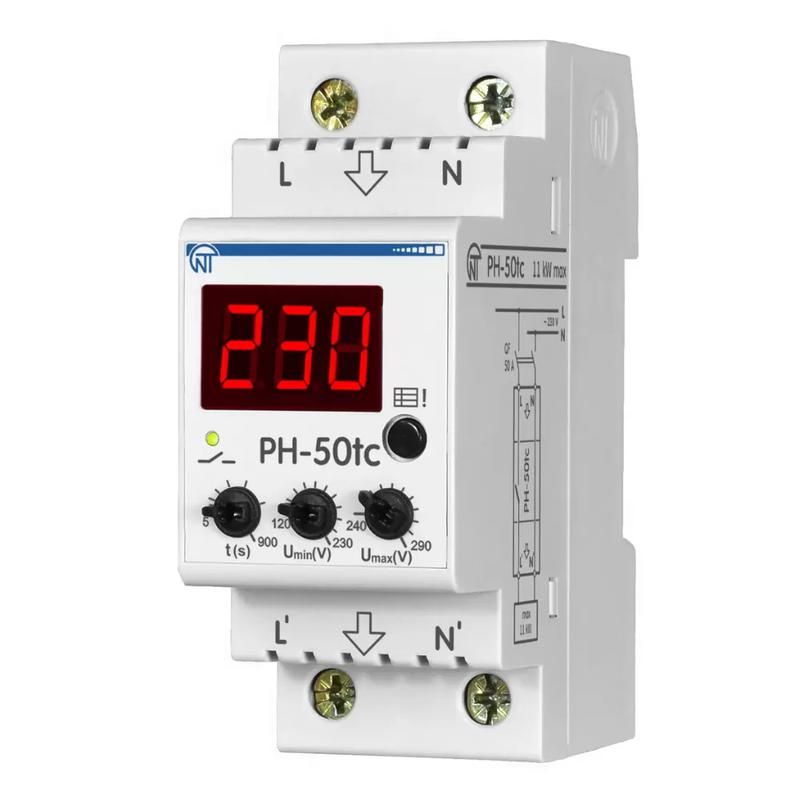

Реле напряжения РН-50tc 50А 220В DIN-рейка с термозащитой и журналом аварий от НовАтек-Электро защищает оборудование от скачков и просадок напряжения, автоматически отключая нагрузку при опасных значениях. Устройство устанавливается на DIN-рейку и работает без внешнего источника питания - питание берётся прямо от защищаемой цепи.

Назначение и область применения

Реле напряжения РН-50tc 50А 220В DIN-рейка с термозащитой и журналом аварий предотвращает повреждение чувствительной техники из-за нестабильного напряжения в сети. Подходит для защиты холодильников, кондиционеров, стиральных машин, телевизоров, аудио- и видеотехники, а также промышленного оборудования на объектах с частыми перепадами напряжения или риском обрыва нулевого провода.

Технические характеристики

• Тип: реле напряжения, управление переменным током (AC)
• Напряжение питания: 220 В (питание забирается с защищаемой цепи)
• Номинальный ток: 50 А - способно коммутировать мощную нагрузку
• Диапазон измерения: 90–450 В - контролирует широкий спектр отклонений
• Порог срабатывания: 120–290 В - устройство отключает нагрузку при выходе за эти границы
• Задержка срабатывания: 0,02–12 сек - можно настроить под тип нагрузки, чтобы избежать ложных срабатываний при кратковременных импульсах
• Количество контактов: 2 (один вход, один выход - функция размыкания цепи)
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными распределительными щитами
• Индикация: отображает текущее напряжение на входе (100–350 В) и наличие напряжения на выходе
• Защита от перегрева: отключение при температуре выше 85 C внутри корпуса
• Журнал аварий: хранит данные о пяти последних отключениях (причина, время, уровень напряжения)

Совместимость и монтаж

Реле напряжения РН-50tc 50А 220В DIN-рейка с термозащитой и журналом аварий монтируется на стандартную DIN-рейку в щите. Для подключения используются два силовых клемма: L (фаза) и N (ноль) - они же являются источником питания устройства. К нагрузке подключаются выходные контакты. Важно плотно затянуть винты клеммника - слабый контакт вызывает нагрев и может спровоцировать срабатывание термозащиты. Устройство не требует внешней подачи напряжения - всё питание берётся из защищаемой цепи.

Безопасность и стандарты

Реле напряжения РН-50tc 50А 220В DIN-рейка с термозащитой и журналом аварий обеспечивает двойную безопасность: электрическую (защита от перенапряжения/понижения) и тепловую (отключение при 85 C). Журнал аварий позволяет анализировать причины отключений, что важно для профилактики и диагностики. Устройство соответствует требованиям безопасности для бытовых и промышленных сетей, но не сертифицировано как средство защиты по ГОСТ Р 50030.5.1 (не заменяет УЗО или автоматический выключатель).

Преимущества

• Автономная работа - не нуждается во внешнем питании
• Точная настройка времени задержки - минимизирует ложные срабатывания
• Термозащита предотвращает возгорание при перегрузках или плохих контактах
• Журнал аварий - помогает выявить причину проблем в сети без сторонних приборов
• Широкий диапазон контроля (90–450 В) - подходит для регионов с нестабильной сетью
• Удобный монтаж на DIN-рейку - легко интегрируется в существующие щиты

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - только переменный (AC)
• Не заменяет автоматические выключатели или УЗО - не защищает от КЗ и утечек тока
• Максимальный ток 50 А - нельзя использовать для нагрузок свыше этого значения
• Не рассчитан на установку вне закрытого щита - высокая температура окружающей среды может вызвать срабатывание термозащиты
• Журнал аварий перезаписывается после шестого события - старые записи исчезают
• Не имеет возможности удалённого доступа или связи - все данные доступны только через индикатор на лицевой панели

Примеры использования

• Щит в квартире - защита холодильника и кондиционера от просадок напряжения ночью
• Производственный участок - остановка станка при пропадании фазы, чтобы избежать перегрева двигателя
• Частный дом с длинной ЛЭП - предотвращение выхода из строя TV и зарядных устройств при перепадах
• Объект с генератором - контроль качества напряжения при переходе на резервное питание

Практические советы

• Выбирайте место установки в хорошо вентилируемом щите - избегайте герметичных коробок без воздушного потока
• Проверьте надёжность зажимов клемм перед первым запуском - слабый контакт часто становится причиной срабатывания термозащиты
• Настройте задержку срабатывания на 2–5 секунд для бытовой техники - это исключит реакцию на кратковременные помехи
• После каждого отключения проверяйте журнал аварий - он покажет, было ли это перенапряжение, понижение или перегрев
• Не используйте реле напряжения РН-50tc 50А 220В DIN-рейка с термозащитой и журналом аварий в качестве основного рубильника - оно не рассчитано на частые ручные включения/выключения
• Если устройство часто отключается при нормальном напряжении - проверьте качество нулевого провода; возможен обрыв нейтрали
