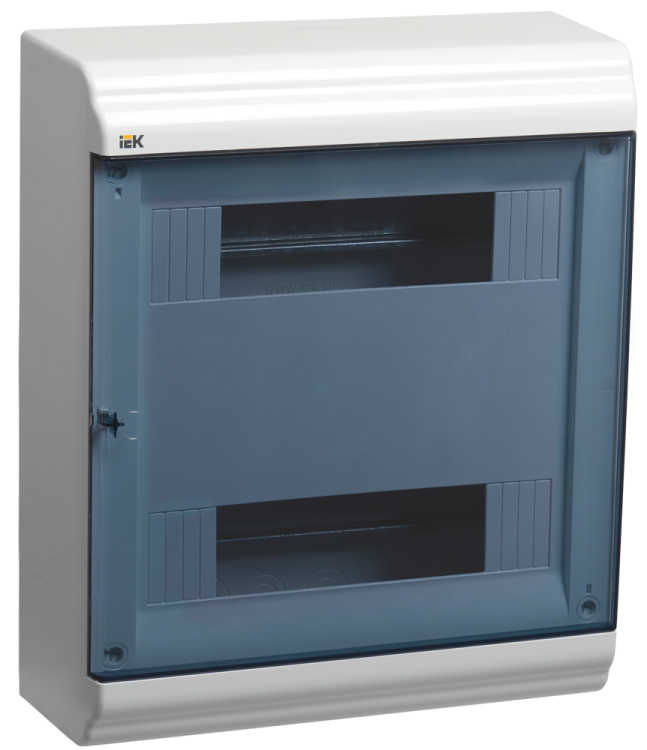

Корпус пластиковый навесной на 24 модуля ЩРН-П-24 IP41 (340х290х100мм) PRIME | MKP82-N-24-41-10 IEK

Бокс распределительный навесной ЩРН-П-24 пластиковый белый прозрачная дверь IP41 340х290х100мм от IEK (ИЭК) - это надёжный корпус для монтажа модульных аппаратов в осветительных и распределительных сетях. Артикул mkp82-n-24-41-10 обеспечивает удобную сборку, защиту от внешних воздействий и долгий срок службы - до 25 лет.

Назначение и область применения

ЩРН-П-24 предназначен для внутренней установки модульных устройств: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других приборов в системах освещения и слаботочных цепях. Подходит для монтажа на стену в помещениях с нормальной влажностью - жилые дома, офисы, административные здания, подъезды, технические помещения. Не рекомендуется для открытого монтажа на улице или в условиях повышенной влажности без дополнительной защиты.

Технические характеристики

• Габариты: 340×290×100 мм
• Количество модулей DIN: 24 (2 ряда по 12 модулей каждый)
• Наличие DIN-рейки: да, фиксируется в корпусе, можно регулировать глубину установки
• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Степень защиты: IP41 - защита от твёрдых предметов больше 1 мм и вертикально падающих капель воды
• Материал корпуса: АБС-пластик - прочный, ударопрочный, не поддерживающий горение
• Материал двери: прозрачный пластик - позволяет визуально контролировать состояние аппаратов без открывания
• Тип крышки: закрытого типа с замком
• Замок: защёлка с возможностью пломбирования
• Цвет: белый
• Климатическое исполнение: УХЛ3 - работает при температурах от -20 до +85 C
• Срок службы: 25 лет
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

ЩРН-П-24 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по стандарту DIN EN 60715). Корпус рассчитан на навесной монтаж - крепится на стену с помощью крепёжных отверстий в задней части. Для ввода кабелей предусмотрены выламываемые отверстия различных диаметров. Также возможно подключение кабель-канала (для навесных моделей). Дверца имеет функцию перенавески - её можно смонтировать справа или слева. Крепление DIN-рейки позволяет регулировать её положение по глубине для удобства коммутации.

Безопасность и стандарты

ЩРН-П-24 соответствует требованиям ТУ 27.90.33-003-83135016-2017. Степень защиты IP41 предотвращает попадание крупных посторонних предметов и конденсата, что снижает риск короткого замыкания. Прозрачная дверь исключает случайное прикосновение к токоведущим частям при закрытом состоянии. Замок с возможностью пломбирования обеспечивает контроль доступа и соответствие правилам энергонадзора. Материал корпуса - самозатухающий АБС-пластик, не распространяет горение.

Преимущества

• Прозрачная дверь - позволяет контролировать состояние оборудования без вскрытия
• Регулируемая DIN-рейка - упрощает монтаж и компоновку аппаратов
• Перенавеска дверцы - гибкая адаптация под расположение проводов и место установки
• Выламываемые отверстия - позволяют точно подобрать диаметр ввода кабеля
• Суппорт для шин N/PE - безопасное и надёжное крепление нулевых и защитных проводников
• Функция пломбирования - соблюдение требований Энергонадзора
• Полная готовность к сборке - все элементы входят в комплект, дополнительные детали не нужны

Ограничения применения

ЩРН-П-24 не предназначен для установки вне помещений - степень защиты IP41 недостаточна для защиты от дождя, снега или брызг. Не используется в средах с высокой запылённостью, химически активными веществами или постоянным контактом с водой. Температурный диапазон (-20…+85 C) допускает работу в неотапливаемых помещениях, но не в экстремальных условиях (например, в печных отделениях или на открытом воздухе зимой при -30 C). Комплектность некомплектная - клеммы, шины, крепления и кабели не входят в комплект и должны быть приобретены отдельно.

Примеры использования

• Распределительный щиток в подъезде многоквартирного дома - управление освещением лестничных клеток
• Щиток в офисном помещении - группировка автоматов для розеток и светильников
• Контрольный пункт на производстве - монтаж таймеров и реле для управления освещением цеха
• Автономный щиток в гараже - защита электрооборудования от перегрузок и коротких замыканий

Практические советы

• При выборе места установки учтите, что корпус выступает на 100 мм - избегайте мест с ограниченным свободным пространством
• Для ввода нескольких кабелей используйте одновременно несколько выламываемых отверстий - не делайте большие отверстия, чтобы сохранить герметичность
• При использовании кабель-канала проверьте, чтобы он подходил по размеру к входному проходу - не все модели совместимы
• При монтаже DIN-рейки убедитесь, что она плотно зафиксирована - слабое крепление вызывает вибрацию и повреждение контактов
• Не забудьте подключить защитный PE-проводник к суппорту - это обязательное условие безопасности
• При работе в холодных помещениях (ниже -10 C) перед первым открыванием дверцы дайте корпусу прогреться до комнатной температуры - пластик становится хрупким
