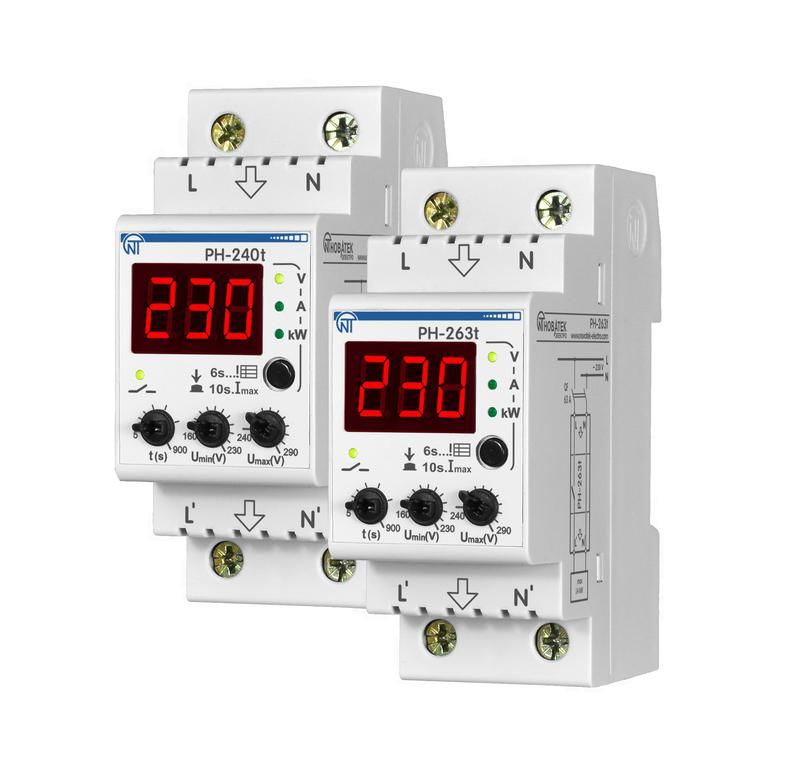

Реле напряжения РН-240Т 40А с термозащитой, ограничение тока, ( 2 DIN) - 3425600240т НовАтек-Электро

Реле напряжения РН-240Т 40А с термозащитой и ограничением тока - устройство для автоматической защиты оборудования от перегрузок и скачков напряжения. Установлено на DIN-рейку, работает в сетях переменного тока 220 В, подходит для домашней и промышленной автоматики. Бренд Новатек-Электро, артикул 3425600240т.

Назначение и область применения

Реле напряжения РН-240Т 40А защищает оборудование от опасных отклонений напряжения: когда оно падает ниже нормы или повышается сверх допустимого уровня. Особенно важно при обрыве нулевого провода - тогда на одной фазе может возникнуть напряжение до 380 В, что губительно для электроники. Подходит для защиты холодильников, кондиционеров, стиральных машин, телевизоров, компьютеров и другого чувствительного оборудования. Также применяется на производстве: на станках, насосах, системах вентиляции.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Коммутируемый ток: 40 А - способно управлять нагрузкой до 8,8 кВт
• Диапазон контроля напряжения: 240–290 В - срабатывает при выходе за эти пределы
• Задержка срабатывания: 5–900 секунд - можно настроить, чтобы избежать ложных срабатываний при кратковременных просадках
• Максимальное время задержки срабатывания: 0,2 секунды - очень быстрая реакция на аварийные ситуации
• Количество фаз: однофазное
• Количество контактов: один - нормально замкнутый (NO), размыкает цепь при аварии
• Номинальная мощность: 0,05 кВА - собственное энергопотребление устройства
• Индикация: есть - LED показывает состояние работы и аварию
• Степень защиты: IP40 / IP20 - защищён от доступа пальцами и крупными частицами, но не от воды и пыли
• Климатическое исполнение: УХЛ3.1 - рассчитано на работу в помещениях с умеренным и холодным климатом
• Рабочий температурный диапазон: от -35C до +55C - подходит для неотапливаемых помещений, чердачных этажей, щитовых
• Способ монтажа: на DIN-рейку, занимает 2 модуля

Совместимость и монтаж

Реле напряжения РН-240Т 40А устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется в распределительном щите после автомата защиты. Клеммы для подключения входа/выхода рассчитаны на провода сечением до 4 мм2. Обязательно проверьте соответствие посадочных размеров: ширина корпуса соответствует двум модулям DIN. Для подключения используйте только медные жилы. Не рекомендуется монтировать рядом с источниками тепла выше +55C.

Безопасность и стандарты

Реле напряжения РН-240Т 40А соответствует требованиям ГОСТ Р 50030.2 и имеет сертификат соответствия ЕАЭС. Защита от перегрева встроенная - при длительной работе на предельной нагрузке устройство автоматически отключится, пока не остынет. Это снижает риск возгорания. Однако степень защиты IP40 не позволяет использовать его во влажных средах - не устанавливайте в банях, подвалах без вентиляции или на улице.

Преимущества

• Термозащита - предотвращает перегрев при высоких токах, продлевает срок службы
• Ограничение тока - исключает запуск оборудования при завышенном потреблении
• Настройка задержки - позволяет игнорировать кратковременные скачки напряжения
• Чёткая индикация - сразу видно, включен ли контакт или произошло отключение
• Высокая надёжность коммутации - контакты рассчитаны на 100 000 операций

Ограничения применения

• Не предназначен для трёхфазных сетей - только для 220 В однофазных
• Не защищает от импульсных перенапряжений (молнии, помехи) - нужен дополнительный УЗИП
• Не герметичен - нельзя использовать в условиях повышенной влажности, пыли, на улице
• Не регулирует частоту - только напряжение
• Максимальный ток 40 А - не подходит для мощных нагревателей (>8,8 кВт) или двигателей >5,5 кВт без контактора

Примеры использования

• Защита кондиционера в квартире - отключает питание при просадке напряжения ниже 240 В
• Щитовая на даче - предохраняет холодильник и зарядку телефонов при перепадах в деревянной электросети
• Производственный участок - управляет насосом, который не должен работать при напряжении выше 290 В
• Автоматический щит освещения - отключает свет при обрыве нуля, чтобы не сгорели лампы

Практические советы

• Выбирайте РН-240Т 40А, если ваша нагрузка близка к 40 А - лучше иметь запас по току
• Настройте задержку срабатывания на 30–60 секунд - этого достаточно, чтобы избежать ложных отключений при старте двигателя
• Обязательно проверьте посадочный диаметр клемм - они подходят под винты M4, не используйте слишком толстые провода
• Проверяйте индикацию перед первым включением - если LED не горит, возможно, нет питания или неисправность
• Не устанавливайте рядом с частотными преобразователями - помехи могут вызывать ложные срабатывания
• При использовании в щитовой с несколькими реле - обеспечьте достаточное охлаждение, особенно при температуре выше +40C
