Реле напряжения и тока РНТ-д однофазное 36мм 40А | IVC21-1-40 IEK

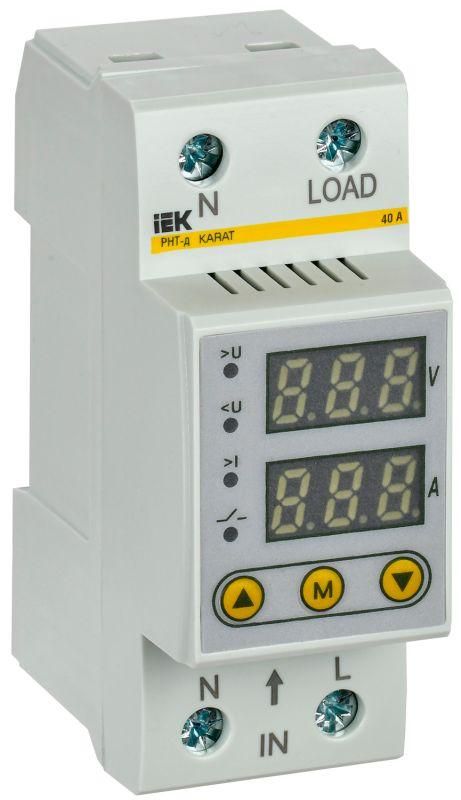

Реле напряжения и тока РНТ-д однофазное 36 мм 40 А от IEK (ИЭК), артикул ivc21-1-40, предназначено для защиты бытовой и малой промышленной техники от аварийных колебаний напряжения. Устройство контролирует уровень напряжения в сети, отключает питание при выходе за заданные границы и возобновляет подачу после восстановления нормальных параметров.

Назначение и область применения

Реле напряжения и тока РНТ-д однофазное 36 мм 40 А защищает оборудование от повреждений, вызванных перенапряжением, заниженным напряжением или отсутствием фазы. Подходит для установки в распределительных щитках жилых домов, квартир, офисов, мастерских и небольших производственных участков. Особенно актуально для районов с нестабильной сетью - например, где часто бывают проседания или скачки напряжения.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания цепи управления: 220 В
• Диапазон контроля напряжения: 140–210 В и 220–280 В (два режима работы)
• Максимальный коммутируемый ток: 40 А
• Количество нормально разомкнутых контактов: 1
• Количество переключающих контактов: 0
• Задержка на включение: от 5 до 600 секунд (настраивается)
• Гистерезис: есть - предотвращает постоянное включение/выключение при колебаниях у порога
• Подключение: винтовые зажимы
• Срок службы: 10 лет

Совместимость и монтаж

Реле напряжения и тока РНТ-д однофазное 36 мм 40 А монтируется на DIN-рейку шириной 36 мм. Для подключения используются винтовые клеммы - провода зачищаются на 6–8 мм, затягиваются усилием 0,4–0,5 Нм. Обязательно соблюдать полярность: L и N подключаются к соответствующим клеммам входа. Выходной контакт управляет нагрузкой через внешний контактор или напрямую - при мощности до 8,8 кВт (при 220 В и 40 А). Не рекомендуется использовать для двигателей с высокими пусковыми токами без предварительного расчета запаса по току.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1. Защита от случайного прикосновения обеспечена конструкцией корпуса. Контакты рассчитаны на работу в условиях перегрузок и кратковременных импульсов. Работает в температурном диапазоне от -25C до +55C. Не предназначен для установки во взрывоопасных средах.

Преимущества

• Двухдиапазонный контроль напряжения - можно выбрать режим для слабой сети (140–210 В) или для стабильной (220–280 В)
• Настройка задержки включения позволяет избежать повторных включений при кратковременных перебоях
• Гистерезис снижает количество ложных срабатываний при колебаниях напряжения около порога
• Простое меню на кнопках - пользователь сам задаёт пороги и время задержки без программатора
• Винтовое подключение надёжно и совместимо с медными и алюминиевыми проводами

Ограничения применения

• Не поддерживает трёхфазные системы - только однофазные цепи
• Не имеет контроля тока - функция “ток” в названии условна; устройство реагирует только на напряжение
• Не предназначено для защиты от КЗ или перегрузки по току - требует установки автомата или предохранителя
• Не работает при отсутствии нулевого провода - требуется наличие L и N
• Не следует применять в помещениях с влажностью выше 90% без дополнительной герметизации

Примеры использования

• Защита холодильника, стиральной машины и кондиционера в квартире с частыми перепадами напряжения
• Автоматическое отключение насоса в системе водоснабжения при падении напряжения ниже 160 В
• Обеспечение безопасного старта оборудования в мастерской при включении сварочного аппарата
• Стабилизация питания для сервера или точечного освещения в небольшом офисе

Практические советы

• Выбирайте диапазон 140–210 В, если в вашем регионе часто падает напряжение ниже 200 В - так устройство будет срабатывать раньше, чем оборудование получит повреждение
• Установите задержку включения 30–120 секунд - этого достаточно, чтобы сеть стабилизировалась после сбоя
• Проверьте посадочный размер перед монтажом: ширина 36 мм - стандартная, но проверьте свободу в щите
• Не используйте реле напряжения и тока РНТ-д однофазное 36 мм 40 А вместо УЗО - оно не защищает от утечек тока
• При первом включении - прочитайте инструкцию по настройке: пороги по умолчанию установлены на 220–280 В, что может не подходить для слабой сети
