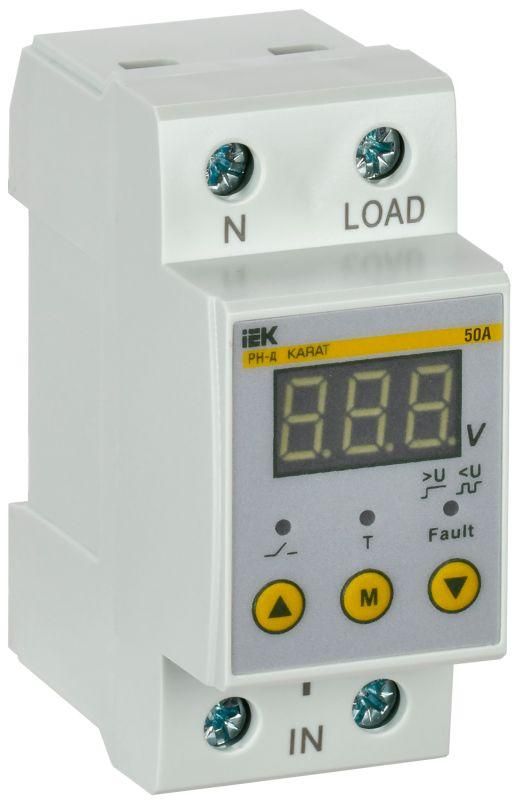

Реле напряжения РН-д однофазное 36мм 50А | IVR21-1-50 IEK

Реле напряжения однофазное РН-д 36мм 50А от IEK (ИЭК) - устройство для защиты бытовой и малой промышленной техники от скачков и проседаний напряжения. Установлено в распределительных щитах, обеспечивает надёжное отключение нагрузки при опасных значениях напряжения. Артикул ivr21-1-50 соответствует серии KARAT.

Назначение и область применения

Реле напряжения однофазное РН-д 36мм 50А предназначено для автоматического отключения электропитания при выходе напряжения за установленные границы. Защищает оборудование от повреждений, вызванных повышенным или заниженным напряжением - например, при авариях на ЛЭП, перегрузках или плохом качестве сети.

Подходит для установки в жилых квартирах, частных домах, небольших офисах, мастерских и других объектах с однофазной сетью 220 В. Особенно актуально для защиты холодильников, кондиционеров, насосов, компьютеров и другой чувствительной техники.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания цепи управления: 220 В
• Диапазоны контроля: два режима - 140–210 В и 220–280 В (выбор через меню)
• Максимальный коммутируемый ток: 50 А
• Контролируемые параметры: минимум, максимум и снижение напряжения
• Гистерезис: встроен - предотвращает постоянное включ/выключ при колебаниях на грани порога
• Задержка включения: 5–600 секунд (настраивается)
• Контакты: 1 нормально разомкнутый (NO), 0 переключающих
• Срок службы: до 10 лет
• Тип подключения: винтовые зажимы
• Габарит: 36 мм (стандартная ширина для DIN-рейки)

Совместимость и монтаж

Реле напряжения однофазное РН-д 36мм 50А монтируется на DIN-рейку в электрическом щите. Подключается последовательно в фазную линию перед защищаемой нагрузкой. Нулевой провод проходит через устройство без разрыва - он нужен для работы внутренней электроники.

Устройство совместимо с любыми однофазными системами 220 В. Для правильной работы важно соблюдать полярность: L - фаза, N - ноль. Клеммы рассчитаны на медные провода сечением до 2,5 мм2.

Не требует внешнего питания - работает от контролируемой сети.

Безопасность и стандарты

Реле напряжения РН-д соответствует требованиям ГОСТ Р 50030.5.1 и другим нормам для аппаратов защиты. Имеет степень защиты IP20 - подходит только для установки внутри закрытых щитов. Не предназначен для открытого монтажа или влажных сред.

Преимущества

• Два точных диапазона контроля - можно выбрать подходящий под тип сети (например, 140–210 В для старых районов с низким напряжением)
• Гистерезис исключает “дребезг” контактов при нестабильном напряжении
• Настройка порогов и задержки через кнопки - не нужны дополнительные инструменты
• Высокая коммутационная способность - 50 А позволяет защищать мощные группы потребителей
• Долгий срок службы - 10 лет при условии соблюдения условий эксплуатации

Ограничения применения

• Не подходит для трёхфазных сетей - только для однофазных 220 В
• Не имеет защиты от импульсов и высоковольтных выбросов - для этого требуется дополнительный УЗИП
• Не защищает от короткого замыкания - необходимо использовать автоматический выключатель
• Не работает при отсутствии нуля - если нулевой провод оборван, реле не сможет определять напряжение
• Не предназначено для установки вне щита - IP20 не обеспечивает защиту от влаги и пыли

Примеры использования

• Защита холодильника в частном доме с нестабильной сетью - отключится при падении ниже 160 В или росте выше 260 В
• Автоматическое отключение кондиционера при перегреве линии - предотвращает выход из строя компрессора
• Обеспечение безопасной работы насоса в скважине - исключает работу при недостаточном напряжении, которое может привести к перегреву двигателя
• Щит в небольшом кафе - защита микроволновок, кофе-машин, освещения от скачков после ремонта ЛЭП

Практические советы

• Выбирайте диапазон 140–210 В, если в вашем районе часто бывает “проседание” напряжения; 220–280 В - при частых перенапряжениях
• Установите задержку включения не менее 90–120 секунд - это даёт время восстановлению сети после кратковременного отключения
• Проверьте посадочный диаметр DIN-рейки - устройство рассчитано на стандартную рейку шириной 35 мм
• Не используйте реле вместо автомата - всегда сочетайте его с защитным автоматическим выключателем на 63 А или меньше
• При первом запуске проверьте показания на экране - они должны соответствовать реальному напряжению в сети
• Часто меняйте настройки? Сохраните текущие параметры - некоторые модели позволяют записывать профили, хотя в этой версии настройки сохраняются автоматически
