Щит распределительный навесной ЩРН-П-6 "SlimBox" IP41 EKF PROxima|sb-n-6|EKF

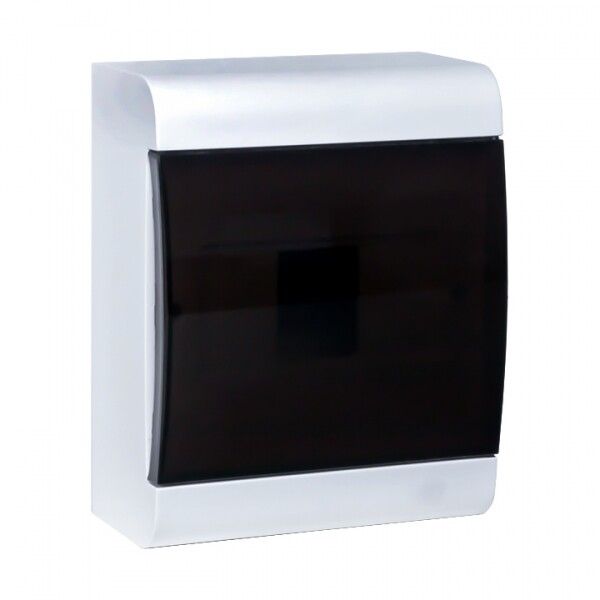

Щит распределительный навесной ЩРН-П-6 IP41 от бренда EKF серии PROxima - компактный корпус из прочного пластика для внутренней установки модульной аппаратуры в жилых и коммерческих помещениях. Артикул sb-n-6 обеспечивает надёжное размещение до шести устройств на DIN-рейке с защитой IP41 и прозрачной дверцей для контроля состояния.

Назначение и область применения

Щит распределительный навесной ЩРН-П-6 IP41 предназначен для монтажа модульных устройств: автоматических выключателей, УЗО, таймеров, электросчётчиков и других элементов распределительной сети. Подходит для использования внутри зданий - в квартирах, офисах, магазинах, подъездах и других объектах с контролируемой средой. Не рекомендован для уличной установки или мест с повышенной влажностью.

Технические характеристики

• Тип: навесной распределительный щит
• Количество модулей DIN: 6 (один ряд)
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик, глянцевый белый цвет (RAL 9010)
• Крышка: закрытого типа, прозрачная - позволяет визуально проверить состояние модулей без открывания
• Дверца: прозрачная, с замком (тип покрытия - дверь)
• DIN-рейка: встроена, совместима со стандартными модулями
• Способ монтажа: открытая установка на стену
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-6 IP41 совместим со всеми стандартными модулями шириной 17,5 мм (по норме EN 60898). Для монтажа используются предварительно подготовленные отверстия в задней стенке корпуса - крепление осуществляется на саморезы или дюбели. Высота основания минимальна, что создаёт достаточное пространство для прокладки и подключения проводов. Прозрачная дверца не требует демонтажа для осмотра, что ускоряет обслуживание.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях. Степень защиты IP41 исключает доступ к токоведущим частям случайными предметами (например, отвёрткой) и защищает от конденсата и вертикальных брызг. Материал корпуса - самозатухающий ABS-пластик, не поддерживающий горение. Гарантия 5 лет подтверждает соответствие качественным стандартам производства EKF.

Преимущества

• Прозрачная дверца - возможность визуального контроля работы модулей без вскрытия
• Низкая высота основания - удобная сборка и прокладка проводов
• Эстетичный внешний вид - глянцевый белый цвет (RAL 9010) легко сочетается с интерьером
• Устойчивый к механическим воздействиям материал - ABS-пластик не деформируется при температуре от –25C до +40C
• Фиксированная DIN-рейка - исключает сдвиг оборудования при эксплуатации

Ограничения применения

Щит распределительный навесной ЩРН-П-6 IP41 нельзя использовать во влажных, пыльных или наружных условиях - степень защиты IP41 недостаточна для таких сред. Не подходит для установки в цехах, на улице, в подвалах с постоянной сыростью или в местах с риском попадания жидкости. Также не рассчитан на нагрузки выше 6 модулей - перегрузка может вызвать перегрев или затруднённый доступ к контактам.

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и бытовой техники
• Административное помещение - управление светом, кондиционированием, сетью
• Магазин или кафе - питание точечного освещения, POS-терминалов, холодильного оборудования
• Подъездные щиты - учёт потребления и защита этажных линий

Практические советы

• Перед монтажом проверьте, чтобы глубина стены позволяла полностью поместить щит без выпирания дверцы
• Не используйте устройства с суммарной шириной больше 6 модулей - даже если физически войдут, будет невозможно безопасно подключить провода
• При подключении проводов оставляйте запас длины - минимум 15 см от входа до контакта, чтобы избежать напряжения на жилах
• Частые открытия дверцы не снижают долговечность - механизм выполнен из прочного пластика, но не следует применять силу при закрывании
• Для чистки используйте мягкую ткань и слабый раствор мыла - абразивы и спирт повредят глянцевое покрытие
